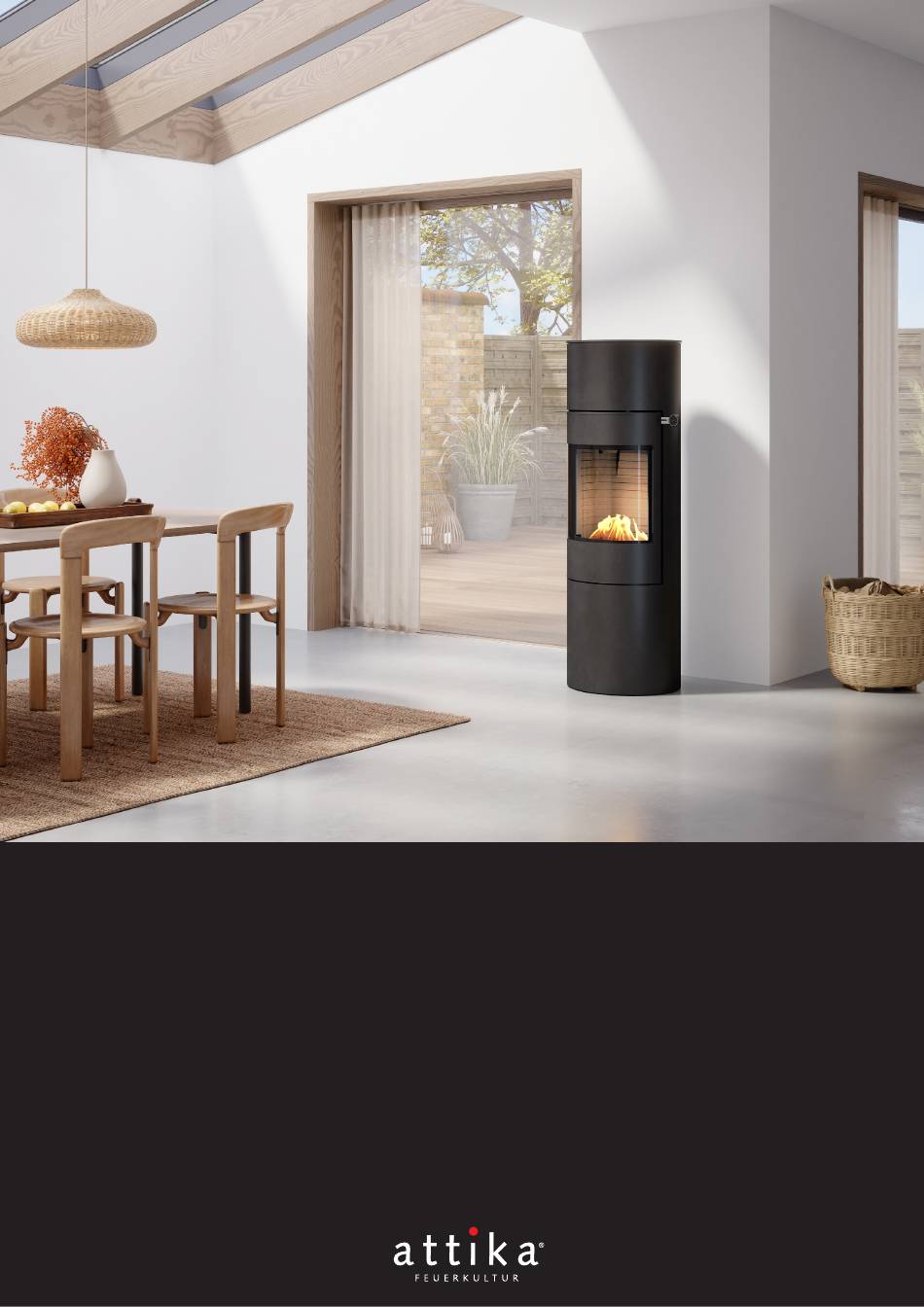

- Seite 1 VIVA L BIO INSTALLATIONS- & BEDIENUNGSANLEITUNG (DE)
- Seite 3 INSTALLATIONS- UND BEDIENUNGSANLEITUNG PRODUKTIONSNUMMER Herzlichen Glückwunsch zu Ihrem Bioethanol-Kamin. Jeder Kamin verfügt über eine eigene, eindeutige Produktionsnummer. Sie finden die Produktionsnummer an der Unterseite der Rückwand. Diese Nummer dient zur Identifikation des Geräts und muss bei allen Anfragen im Zusammenhang mit der Garantie des Kamins angegeben werden –...
-
Seite 4: Inhaltsverzeichnis
INSTALLATIONS- UND BEDIENUNGSANLEITUNG INHALTSVERZEICHNIS EINLEITUNG UND ALLGEMEINE INFORMATIONEN Einleitung Über den Bioethanol-Kamin Bioethanol als Brennstoff Sicherheit und wichtige Hinweise INSTALLATION UND INBETRIEBNAHME Lieferung und Verpackung Entsorgung und Umweltaspekte Lieferumfang Standsicherheit und fachgerechte Installation Sicherheitsabstände zu brennbaren Materialien Montage des Türgriffs Anordnung der Dekoration Anschluss und Inbetriebnahme Erstmaliges Starten des Kamins... -
Seite 5: Einleitung Und Allgemeine Informationen
EINLEITUNG UND ALLGEMEINE INFORMATIONEN EINLEITUNG Vielen Dank, dass Sie sich für Ihr neues ATTIKA-Produkt entschieden haben! Diese Anleitung stellt sicher, dass Ihr Kamin korrekt installiert wird und Ihnen über viele Jahre hinweg Komfort und Freude bietet. Dieser Bioethanol-Kamin muss gemäß den Angaben in Viva L 100 Bio dieser Anleitung installiert werden. -
Seite 6: Über Den Bioethanol-Kamin
EINLEITUNG UND ALLGEMEINE INFORMATIONEN ÜBER DEN BIOETHANOL-KAMIN Dieser ATTIKA Bioethanol-Kamin ist ein hochwertiges Prüfung und Sicherheit Dieser Bioethanolkamin wurde TÜV SÜD Gerät für den Innenbereich, das mit flüssigem Bioethanol betrieben wird. Das Produkt wurde entwickelt, Deutschland gemäß EN 16647:2016-04 typgeprüft. -
Seite 7: Bioethanol Als Brennstoff
EINLEITUNG UND ALLGEMEINE INFORMATIONEN BIOETHANOL ALS BRENNSTOFF Zulässige Verwendung von Bioethanol Personen Neigung Hautallergien oder Verwenden Sie ausschließlich Bioethanol mit einem Atemwegserkrankungen sollten den Kontakt mit Reinheitsgrad von 96,5 % bis 97,5 %. Das Bioethanol Bioethanol vermeiden. darf keine Zusatzstoffe oder Öle enthalten und keine dickflüssige oder gelartige Konsistenz aufweisen. -
Seite 8: Sicherheit Und Wichtige Hinweise
EINLEITUNG UND ALLGEMEINE INFORMATIONEN SICHERHEIT UND WICHTIGE HINWEISE Es ist unerlässlich, dass der Bioethanol-Kamin ver- Empfohlener Luftwechsel: mindestens 0,5–1,0 antwortungsvoll installiert und betrieben wird, wobei Raumvolumen Stunde gemäß nationalen sowohl die Auswirkungen auf die Umwelt als auch die Vorschriften. persönliche Sicherheit sorgfältig zu berücksichtigen sind. -
Seite 9: Warnung - Heisse Oberflächen
EINLEITUNG UND ALLGEMEINE INFORMATIONEN SICHERHEITSFUNKTIONEN DES KAMINS Ein normaler Startvorgang dauert etwa 4–5 Minuten. Überfüllsensor -Sensor Verhindert ein Überfüllen. Die Befüllpumpe stoppt automatisch, sobald der sichere Füllstand erreicht ist. Der Sensor überwacht den -Gehalt und schaltet das Gerät bei 5.000 ppm automatisch ab, um eine Kommt es dennoch zu einer Überfüllung, müssen sichere und gesunde Raumluftqualität zu gewährle-... - Seite 10 EINLEITUNG UND ALLGEMEINE INFORMATIONEN GEFAHRENPIKTOGRAMME Nicht in offene Nicht auf den Von brennbaren Rauchen in Nicht in die Flammen gießen heißen Brenner Gegenständen der Nähe von Flammen pusten gießen fernhalten Brennstoff/Kamin verboten Gesundheits- Flammen oder Feuerlöscher Brennstoff- und Sicherheitshinweise schädliche heiße Teile nicht bereithalten beachten...
-
Seite 11: Installation Und Inbetriebnahme
INSTALLATION UND INBETRIEBNAHME LIEFERUNG UND VERPACKUNG Der Kamin wird sicher auf einer Transportpalette geliefert und mit vier Transportsicherungen befestigt – jeweils eine an jeder Ecke (siehe A). Diese Sicherungen sind mit Schrauben befestigt, die vor der Installation entfernt werden müssen. Nach dem Entfernen der Schrauben können die Transportsicherungen abgenommen werden (siehe B). -
Seite 12: Entsorgung Und Umweltaspekte
INSTALLATION UND INBETRIEBNAHME ENTSORGUNG UND UMWELTASPEKTE ENTSORGUNG DER VERPACKUNG Der Kamin wird in recycelbarer Verpackung geliefert. (Übersicht der Materialien) Sämtliche Verpackungsmaterialien sind gemäß den örtlichen oder nationalen Abfallvorschriften zu Hinweis: Wir empfehlen eine verantwortungsbewusste entsorgen. Entsorgung aller Verpackungsmaterialien, um die Umweltbelastung so gering wie möglich zu halten. -
Seite 13: Lieferumfang
INSTALLATION UND INBETRIEBNAHME LIEFERUMFANG Folgende Komponenten sind im Lieferumfang Ihres Viva L Bio enthalten: • Fernbedienung • Brennstoffpumpe • Griff • Stromversorgung HINWEIS! Der Kamin ist ausschließlich für den Innenbereich vorgesehen und darf nicht im Freien verwendet... -
Seite 14: Standsicherheit Und Fachgerechte Installation
INSTALLATION UND INBETRIEBNAHME STANDSICHERHEIT UND FACHGERECHTE INSTALLATION Aufstellung und Untergrund Stellen Sie sicher, dass der Bioethanol-Kamin auf einer stabilen und ebenen Fläche aufgestellt wird. Der Untergrund, auf dem der Kamin platziert wird, darf die Luftzufuhr für die Verbrennung nicht beeinträchtigen. HÖHENEINSTELLUNG Unter dem Gerät befinden sich vier Einstellschrauben. -
Seite 15: Sicherheitsabstände Zu Brennbaren Materialien
EN 16647:2016-04 sowie den geltenden nationalen Bauvorschriften. Konsultieren Sie vor der Installation stets die örtlichen Gesetze und Richtlinien. VIVA L BIO – ABSTAND VON DER OBEREN ABDECKPLATTE ZUR DECKE A Abstand von der oberen Abdeckplatte zur brennbaren Decke: 1000 mm WARNUNG! •... -
Seite 16: Modell Ohne Seitenglas
Die folgenden Diagramme und Maßangaben legen die mindestens einzuhaltenden Sicherheitsabstände fest, die bei der Installation des Viva L Bio in der Nähe brennbarer Materialien erforderlich sind. Die Einhaltung dieser Abstände ist zwingend erforderlich, um den Brandschutz und einen ordnungsgemäßen Betrieb sicherzustellen. -
Seite 17: Montage Des Türgriffs
INSTALLATION UND INBETRIEBNAHME MONTAGE DES TÜRGRIFFS Dieser Abschnitt erläutert, temporäre Griff entfernt und der permanente Griff vor der Inbetriebnahme des Kamins korrekt montiert wird. Anleitung zum Austausch des Griffs 1. Entfernen des temporären Griffs 2. Montage des permanenten Griffs • Das Gerät wird mit einem metallischen Transportgriff •... -
Seite 18: Anordnung Der Dekoration
Dekorationen dürfen ausschließlich außerhalb des Brennerbereichs platziert werden. • Dekorative Elemente sind optionales Zubehör. Verwenden Sie nur originale oder von Attika freigegebene Dekorationen. • Attika bietet zugelassene Dekorationssets an, die Stellen Sie sicher, dass keine Dekorationen separat erworben werden können: Öffnungen blockieren oder die Flammenausbreitung... -
Seite 19: Anschluss Und Inbetriebnahme
INSTALLATION UND INBETRIEBNAHME ANSCHLUSS UND INBETRIEBNAHME ZWECK UND KONFORMITÄT Befüllanleitung Bevor der Kamin verwendet wird, muss er an eine Schalten Sie die Pumpe ein. Sie beginnt automatisch mit geerdete Steckdose angeschlossen und über den dem Befüllen, sobald der Kamin eine sichere Temperatur Schalter hinter der Tür eingeschaltet werden. -
Seite 20: Erstmaliges Starten Des Kamins
INSTALLATION UND INBETRIEBNAHME ERSTMALIGES STARTEN DES KAMINS Stellen Sie vor der Inbetriebnahme sicher, dass Auf den nächsten Seiten finden Sie weitere Anweisun- sämtliche Verpackungen, Transportsicherungen und gen zur Bedienung des Kamins. Etiketten entfernt wurden. Das Glas muss gründlich NORMALE BETRIEBSGERÄUSCHE gereinigt und auf Beschädigungen überprüft werden. -
Seite 21: Bedienfeld
INSTALLATION UND INBETRIEBNAHME BEDIENFELD Tastenfunktionen Der Kamin verfügt über ein integriertes Bedienfeld, das sich hinter der Fronttür befindet. Über dieses Bedienfeld Das Bedienfeld besteht aus vier Tasten: können Sie den aktuellen Status überwachen und die • wichtigsten Funktionen direkt steuern. Power Schaltet das Display ein oder aus. -
Seite 22: Fernbedienung
INSTALLATION UND INBETRIEBNAHME FERNBEDIENUNG ÜBERSICHT ÜBER TASTEN UND FUNKTIONEN Wenn die Kindersicherung aktiviert ist, sind die Die Fernbedienung für den Bioethanol-Kamin ist mit Bedienelemente deaktiviert, und das Display hinter folgenden Tasten ausgestattet: der Tür zeigt an, dass die Kindersicherung aktiv ist. Die Bedienung über die App bleibt möglich, wenn die •... -
Seite 23: App-Steuerung
Stellen Sie vor der Nutzung der App sicher, dass der Kamin eingeschaltet und betriebsbereit ist: • Laden Sie die App aus dem App Store oder Google Play herunter (Suche: ATTIKA Bio). • Aktivieren Sie Bluetooth auf Ihrem Mobilgerät. • Öffnen Sie die App und folgen Sie den Anweisungen auf dem Bildschirm. -
Seite 24: Fehlercodes
INSTALLATION UND INBETRIEBNAHME FEHLERCODES Wenn der Kamin eine Betriebsstörung erkennt, wechselt er automatisch in einen Fehlerzustand und zeigt einen ent- sprechenden Fehlercode auf dem Bedienfeld an. Die nachstehende Tabelle erläutert jeden Fehlercode sowie die erforderlichen Überprüfungen und Korrekturmaßnah- men, die vor einem Zurücksetzen des Systems durchzuführen sind. Tritt ein Fehler nach dem Zurücksetzen erneut auf oder wiederholt er sich, stellen Sie den Betrieb des Kamins ein und wenden Sie sich zur technischen Unterstützung an Ihren Händler. -
Seite 25: Mögliche Ursachen
INSTALLATION UND INBETRIEBNAHME FEHLERSUCHE Wenn der Kamin ein Problem erkennt, kann ein Fehlercode angezeigt werden oder das Gerät funktioniert nicht wie erwartet. Verwenden Sie die nachstehende Tabelle, um mögliche Ursachen zu identifizieren und die empfohlenen Lösungsmaßnahmen zu finden. FEHLER MÖGLICHE URSACHEN LÖSUNG A. -
Seite 26: Wartung Und Support
REINIGUNGSVERFAHREN Türscharniere und Türschlösser sollten je nach Bedarf geschmiert werden, aber es ist wichtig, kontinuierlich Weiß Mit Attika Ofenreiniger oder warmem zu schmieren, damit dies nicht erst dann geschieht, Nickel Seifenwasser (Handspülmittel) abwis- wenn der Schaden eingetreten ist. Wir empfehlen, Platin chen. -
Seite 27: Garantie
WARTUNG UND SUPPORT GARANTIE Nicht von der Garantie abgedeckt Bei Attika gewähren wir Garantie auf Bioetha- nol-Kamine gemäß geltender Gesetzgebung und den Kosmetische Veränderungen durch Wärme nachstehenden Bedingungen. Feuchtigkeit: • Verfärbung Garantiezeit • Patina • 5 Jahre Garantie auf das Kamin-Gehäuse (Kon- •... -
Seite 28: Technische Informationen
TECHNISCHE INFORMATIONEN TECHNISCHE INFORMATIONEN TECHNISCHE DATEN Viva L 110 Bio, Viva L 120 Bio, Viva L 140 Bio, Viva L 160 Bio Norm: EN 16647:2016-04 Brennstoff: Bioethanol mit einer Reinheit von 96,5 % bis 97,5 % Heizleistung (kWh) Heizleistung (kWh) Heizleistung (kWh) Heizleistung (kWh) Heizleistung (kWh) -
Seite 29: Typenschild
TECHNISCHE INFORMATIONEN TYPENSCHILD Dieser Bioethanol-Kamin wurde gemäß 16647:2016-04 von TÜV SÜD Deutschland geprüft. Die Bioethanol-Kamine werden mit einem Typenschild geliefert, das wesentliche Produktinformationen enthält, darunter Modell, Brennertyp, Brennstoffkategorie, Mindest-Raumvolumen und Installationsabstände. Das Typenschild ist an einer zugänglichen Stelle am Brenner angebracht. Dadurch können Servicetechniker oder autorisiertes Personal die Produktinformationen überprüfen und eine sichere Installation und Wartung gewährleisten. -
Seite 30: Masszeichnungen
MASSZEICHNUNGEN VIVA L 100 BIO 1000 Ohne Seitenglas (Glastür) Designer: Project manager: Approved: D M Y 19-11-2025 Corrections: Industrivej 20 - DK-9900 Frederikshavn +45 98 47 90 33 - info@rais.com - www.rais.com Drawing name: Viva L 100 BIO Project: Established: Format: Revision: Drawing no.:... -
Seite 31: Viva L 120 Bio
MASSZEICHNUNGEN VIVA L 120 BIO 1218 1067 Ohne Seitenglas (Glastür) Designer: Project manager: Approved: D M Y 19-11-2025 Corrections: Industrivej 20 - DK-9900 Frederikshavn +45 98 47 90 33 - info@rais.com - www.rais.com Viva L 120 BIO Drawing name: Project: Established: Format: Revision:... -
Seite 32: Viva L 140 Bio
MASSZEICHNUNGEN VIVA L 140 BIO 1418 1127 Ohne Seitenglas (Glastür) Designer: Project manager: Approved: D M Y 20-11-2025 Corrections: Industrivej 20 - DK-9900 Frederikshavn +45 98 47 90 33 - info@rais.com - www.rais.com Viva L 140 BIO Drawing name: Project: Established: Format: Revision:... -
Seite 33: Viva L 160 Bio
MASSZEICHNUNGEN VIVA L 160 BIO 1618 1127 Ohne Seitenglas (Glastür) Designer: Project manager: Approved: D M Y 20-11-2025 Corrections: Industrivej 20 - DK-9900 Frederikshavn +45 98 47 90 33 - info@rais.com - www.rais.com Viva L 160 BIO Drawing name: Project: Established: Format: Revision:... -
Seite 34: Downcycling
DOWNCYCLING DOWNCYCLING VIVA L BIOETHANOL Wenn Ihr Kamin in ferner Zukunft nicht mehr nutzbar ist, ist es wichtig, dass er ordnungsgemäß sortiert und entsorgt wird. Nachfolgend finden Sie eine Übersicht, die Ihnen dabei hilft. Türdichtung Eisenblech Messing Eisenblech Vermiculit Rostfreier Stahl Holz Leder... - Seite 35 C O N F I R M A T I O N on the type examination of decorative ethanol fireplaces test Date: 2026-05-21 Our reference: Test Laboratory: TÜV SÜD Industrie Service GmbH IS-TAF-MUC/bja Abteilung Feuerungs- und Wärmetechnik Order no. 4302967 Prüfbereich Wärmetechnik Document: WO16580026_Confirmation.do...
-
Seite 36: Attika Feuer Ag
Artikelnummer: 19-6530DE ATTIKA FEUER AG Brunnmatt 16 CH-6330 Cham Switzerland www.attika.ch...
