Bedienungsanleitung
Aufstell-, Montage- und Garantieinformationen

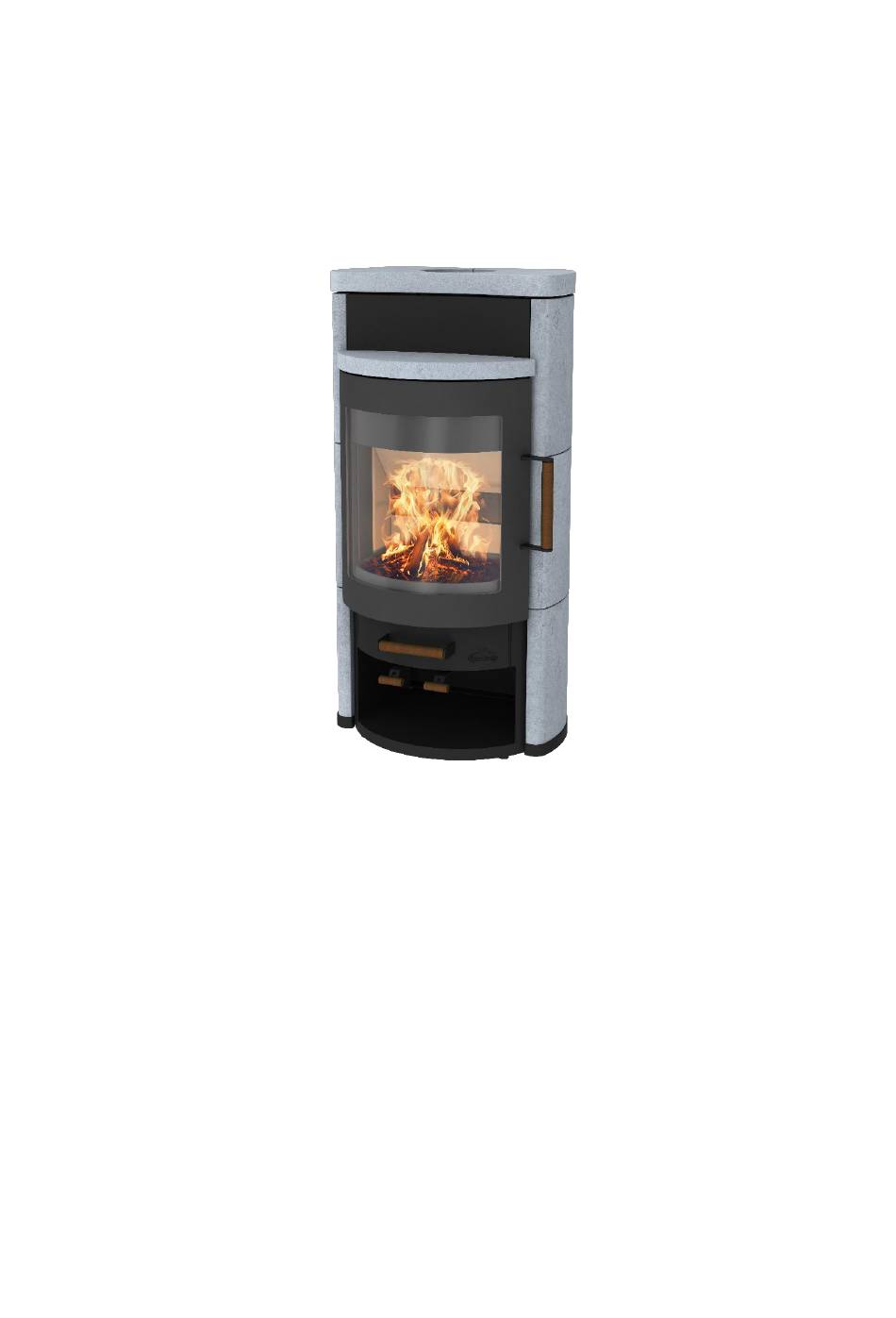

Für die Kaminofenversionen: K6970/K6971/K6972/K6973/K6974/K6975/K6976/K6977/K6978
Sehr geehrter Kunde
wir bedanken uns, dass Sie sich für den Kauf unseres Kaminofens entschieden haben. Das sichtbare Feuer Ihres neuen Kaminofens
vermittelt Behaglichkeit und Geborgenheit. Die kombinierte Wärmeabgabe mittels Warmluft und Strahlung sorgt für ein
angenehmes und gesundes Raumklima. Moderne Verbrennungstechnik und die Verwendung hochwertiger Materialien
gewährleisten in Kombination mit einem effektiven Wärmetausch einen hohen Wirkungsgrad und einen niedrigen
Brennstoffverbrauch.
Bei Beachtung der Bedienungsanleitung können die empfohlenen Brennstoffe ohne unnötige Emissionen verbrannt werden. Nicht
zuletzt schafft das flackernde Feuer in Ihrem Kaminofen einen attraktiven Mittelpunkt in Ihrem Zuhause. Durch den Einsatz
hochwertiger Materialien haben wir dafür gesorgt, dass die Freude am Feuererlebnis möglichst lange Zeit erhalten bleibt. Wichtig
ist jedoch, dass auch Sie dazu beitragen.
Bitte lesen Sie die folgende Anleitung sorgfältig durch und beachten Sie alle Hinweise und Ratschläge. Ein falscher Aufbau oder
Anschluss, die Überlastung der Feuerstätte sowie die Verwendung ungeeigneter Brennstoffe können trotz hoher Qualität zu
Schäden an der Feuerstätte, dem Verbindungsstück oder dem Schornstein führen.
Im Namen unseres gesamten Teams wünschen wir Ihnen viel Freude und viele gemütliche Stunden mit Ihrer neuen Feuerstätte.
Die Ofenexperten Ihres Vertrauens
Inhaltsverzeichnis
Verwandte Anleitungen für Fireplace SOLARIS K6970
Inhaltszusammenfassung für Fireplace SOLARIS K6970
- Seite 1 Bedienungsanleitung Aufstell-, Montage- und Garantieinformationen Für die Kaminofenversionen: K6970/K6971/K6972/K6973/K6974/K6975/K6976/K6977/K6978 Sehr geehrter Kunde wir bedanken uns, dass Sie sich für den Kauf unseres Kaminofens entschieden haben. Das sichtbare Feuer Ihres neuen Kaminofens vermittelt Behaglichkeit und Geborgenheit. Die kombinierte Wärmeabgabe mittels Warmluft und Strahlung sorgt für ein angenehmes und gesundes Raumklima.
-
Seite 2: Inhaltsverzeichnis
6874-449B Inhaltsverzeichnis Wichtige Warn- und Sicherheitshinweise ................................ 3 Warnhinweise ....................................... 3 Symbolerklärungen....................................3 Sicherheitshinweise im Allgemeinen ..............................3 1.3.1 Heiße Oberflächen ..................................3 1.3.2 Anschlüsse ....................................... 3 1.3.3 Brandgefahr ....................................3 1.3.4 Abgasaustritt ....................................3 1.3.5 Verpuffungsgefahr ..................................3 1.3.6 Schornsteinbrand .................................... - Seite 3 6874-449B Glasflächen ......................................17 Feuerraum ......................................17 Feuerraumauskleidung ..................................17 Wärmeaustauschraum oberhalb der Brennkammer .......................... 18 Türschloss ......................................18 Dichtungen ......................................18 Schornstein ......................................18 Entsorgung ........................................19 Tipps für die Praxis ......................................19 Heizen während der Übergangszeit ..............................19 Allgemeine Garantiebedingungen ................................
-
Seite 4: Wichtige Warn- Und Sicherheitshinweise
6874-449B 1. Wichtige Warn- und Sicherheitshinweise Warnhinweise Die Bedienungsanleitung enthält wichtige Hinweise zur Installation, zum ordnungsgemäßen Betrieb und zur Wartung. Bei der Aufstellung des Kaminofens einschließlich der Abgas- und Verbrennungsluftanschlüsse - sowie während des Betriebs sind die folgenden Vorschriften und Unterlagen zu beachten: •... -
Seite 5: Aschekasten Immer Vollständig Einschieben
6874-449B 1.3.7 Aschekasten immer vollständig einschieben… …andernfalls kann es zu einer Überlastung des Feuerraums kommen. Der Aschekasten wird nicht durch die Feuerraumtür abgedeckt. Wenn er nicht vollständig eingeschoben ist, gelangt zu viel Primärluft in den Feuerraum – was unerwünscht ist. A b b i l d u n g 1 –... -
Seite 6: Technische Daten
6874-449B Technische Daten: Versionen / Gewicht: K6970 Speckstein: 239 kg K6971 Stahl: 167 kg K6972 Speckstein Top: 191 kg K6973 Sandstein Top: 184 kg K6974 Speckstein mit Gusstür: 247 kg K6975 Stahl mit Gusstür: 174 kg K6976 Speckstein Top mit Gusstür: 198 K6977 Sandstein Top mit Gusstür: 191 kg K6978... -
Seite 7: Maßzeichnungen
6874-449B Maßzeichnungen: 2.4.1 K6970/K6974 A b b i l d u n g 3 - H a u p t m a ß e 2.4.2 K6971/K6975 A b b i l d u n g 4 - H a u p t m a ß e... -
Seite 8: K6972/K6973/K6976/K6977
6874-449B 2.4.3 K6972/K6973/K6976/K6977 A b b i l d u n g 5 - H a u p t m a ß e 2.4.4 K6978 A b b i l d u n g 6 - H a u p t m a ß e... -
Seite 9: Zubehörteile
Abgastemperatur beim Eintritt in den Schornstein ca. 230–300 °C. Dieser restliche Energiegehalt des Abgases erzeugt den erforderlichen Förderdruck (Auftrieb) im Schornstein - dem "Motor der Feuerstätte". Das ist das Funktionsprinzip eines Fireplace- Kaminofens. Aufgrund der Konstruktion unserer Geräte werden relativ geringe Brennstoffmengen pro Brennvorgang benötigt – bei gleichzeitig hoher Effizienz und sauberer Verbrennung. -
Seite 10: Installation
6874-449B 3. Installation Allgemeines zur Aufstellung Grundsätzlich sind alle nationalen, regionalen und örtlichen Gesetze, Verordnungen und Vorschriften zu beachten. Dies kann beispielsweise bedeuten, dass - je nach Aufstellort - die Aufstellung durch einen Fachbetrieb erfolgen muss, oder andere, eventuell zusätzliche Brandschutzmaßnahmen vorgeschrieben sind. Konsultieren Sie vor Aufstellung und Inbetriebnahme unbedingt den zuständigen Schornsteinfegermeister oder eine andere autorisierte Fachperson. -
Seite 11: Sicherheitshinweise Vor Der Aufstellung
6874-449B 3.2.2 Sicherheitshinweise vor der Aufstellung Überprüfen Sie den Kaminofen unmittelbar nach dem Auspacken auf mögliche Transportschäden. Sollte der Ofen eine der folgenden Beschädigungen aufweisen: • Risse oder Ausbrüche an der Glasscheibe oder Feuerraumverkleidung, • Beulen am Ofenkörper, • verbogene Bedienelemente, •... -
Seite 12: Rauchrohre
6874-449B • Empfohlener Förderdruck: 12 Pa. Zur Einstellung des optimalen Förderdrucks wird der Einbau einer Drosselklappe empfohlen. • Maximal zulässiger Förderdruck: 25 Pa. Ein überhöhter Förderdruck kann zu Schäden an der Feuerstätte, einer verminderten Energieeffizienz sowie zu erhöhten Emissionen führen. Der Kaminofen ist für den Anschluss an einen Schornstein mit mehreren anderen Kaminöfen geeignet. -
Seite 13: Sicherheitsabstände
6874-449B Sicherheitsabstände… … zu brennbaren bzw. temperaturempfindlichen Bauteilen und Einrichtungsgegenständen Die erforderlichen Sicherheitsabstände sind im technischen Datenblatt sowie auf dem Typenschild angegeben. Bei brennbaren oder temperaturempfindlichen Bodenbelägen muss eine nicht brennbare Bodenplatte verwendet werden, welche die Feuerstätte nach vorne und zu den Seiten hin ausreichend überragt. Für die Funkenschutzvorlage sind gemäß Feuerungsverordnung (FeuVO) folgende Mindestabstände ab der Feuerraumöffnung einzuhalten: „a”≥... -
Seite 14: Über Brennstoffe
6874-449B 4. Über Brennstoffe Welche Brennstoffe sind geeignet bzw. zulässig? Grundsätzlich sind folgende Brennstoffe für den Betrieb Ihres Kaminofens geeignet: • gut abgelagertes, trockenes Scheitholz – ausschließlich Hartholz wie Buche oder Eiche! Unabhängig davon, welchen Brennstoff Sie verwenden: Setzen Sie ausschließlich hochwertige Qualitätsbrennstoffe ein. Ihr Schornsteinfeger sowie der Fachhandel beraten Sie dazu gerne. - Seite 15 6874-449B • feuchtes, bzw. holzschutzmittelbehandeltes Holz • Hackschnitzel • Rinden- oder Spanplattenreste • Kohlengrus • Abfälle, Müll, Kunststoffe, Plastik usw. • Papier und Pappe (außer zum Anzünden, wir empfehlen jedoch die Verwendung von Anzündwürfeln)
-
Seite 16: Inbetriebnahme, Erstes Anzünden
6874-449B 5. Inbetriebnahme, erstes Anzünden Damit Brennstoff schnell zündet, Beginn hohe Verbrennungstemperatur erforderlich. Legen daher eine ausreichende Menge Anzündholz und Scheitholz auf den Rost des Feuerraumbodens. Platzieren Sie zwei bis drei größere Holzscheite mit etwas Abstand nebeneinander und legen Sie darauf einige kleinere Anzündhölzer kreuzweise. -
Seite 17: Heizbetrieb
6874-449B 6. Heizbetrieb Reinigen Sie den Feuerraumboden von Asche und leeren Sie anschließend den Aschekasten. Führen Sie diese Arbeiten ausschließlich im kalten Zustand des Ofens durch! Wenn der zuvor aufgegebene Brennstoff vollständig abgebrannt ist, öffnen Sie die Feuerraumtür langsam und vorsichtig, um zu vermeiden, dass Asche oder Heizgase aus dem Feuerraum austreten. -
Seite 18: Reinigung Und Pflege
6874-449B 7. Reinigung und Pflege Führen Sie Reinigungs- und Wartungsarbeiten ausschließlich durch, wenn der Ofen vollständig abgekühlt ist und sich keine heiße Glut mehr im Inneren befindet! Die Reinigungsöffnungen müssen jederzeit frei zugänglich sein. Eine regelmäßige Reinigung und Pflege gewährleistet die lange Lebensdauer Ihres Kaminofens. Es dürfen ausschließlich vom Hersteller gelieferte oder freigegebene Ersatzteile verwendet werden. -
Seite 19: Wärmeaustauschraum Oberhalb Der Brennkammer
6874-449B Wärmeaustauschraum oberhalb der Brennkammer Zur Reinigung des Wärmetauscherraumes müssen die Umlenkplatte sowie die Rauchumlenkplatten ausgebaut werden. Kippen Sie dazu den oberen Teil der Platte vorsichtig nach innen und heben Sie gleichzeitig den unteren Teil leicht an, um sie aus Ihrer Position zu lösten. -
Seite 20: Entsorgung
6874-449B 8. Entsorgung Informationen zur Demontage, zum Recycling und zur Entsorgung des Ofens am Ende seines Lebenszyklus: Allgemeine Hinweise: Bitte erkundigen Sie sich im Vorfeld bei Ihrem örtlichen Entsorgungsunternehmen, ob die nachfolgend aufgeführten Materialien für das Recycling oder die Entsorgung geeignet sind. Klären Sie, ob diese getrennt oder gemeinsam entsorgt werden können. -
Seite 21: Allgemeine Garantiebedingungen
6874-449B 10. Allgemeine Garantiebedingungen 10.1 Umfang der Garantie • Zwei Jahre Garantie auf den Korpus hinsichtlich der zweckgemäßen Materialbeschaffenheit, Verarbeitung sowie Funktionsfähigkeit gemäß DIN EN 16510-2-1:2022. Voraussetzung für die Inanspruchnahme der Garantie ist die sorgfältige Beachtung der Aufbau- und Bedienungsanleitung sowie die Einhaltung der auf dem Typenschild angegebenen Leistungsdaten. -
Seite 22: Typenschild(Er) Für Die Ofenfamilie
6874-449B 11. Typenschild(er) für die Ofenfamilie Das Typenschild ist bei allen Mitgliedern der Ofenfamilie gleich und unterscheidet sich lediglich in der Modellnummer und der Bezeichnung. *Siehe in der Zeile „Modell“ nach: K6970: Speckstein K6971: Stahl K6972: Speckstein Top K6973: Sandstein Top K6974: Speckstein mit Gusstür K6975: Stahl mit Gusstür K6976: Speckstein Top mit Gusstür... -
Seite 23: Konformitätserklärung
6874-449B 12. Konformitätserklärung EG Konformitätserklärung: 2009/125/EC Richtlinie für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energie - verbrauchsrelevanter Produkte (Ökodesign) Hersteller: Fireplace GmbH H2800 Tatabánya, Vértanúk tere 4., Ungarn info@fireplace.de Modell: K6970 - Speckstein K6971 - Stahl K6972 - Speckstein Top K6973 - Sandstein Top K6974 - Speckstein mit Gusstür... -
Seite 24: Erforderliche Angaben Für Festbrennstoff-Einzelraumheizgeräte
Raumtemperaturkontrolle mit Erkennung [nein] offener Fenster mit Fernbedienungsoption [nein] Fireplace Kft., Vértanúk tere 4. H-2800 Tatabánya (*) PM = Staub, OGC = gasförmige organische Verbindungen, CO = Kohlenmonoxid, NOx = Stickoxide (**) Nur bei der Anwendung der Korrekturfaktoren F(2) oder F(3) erforderlich...
