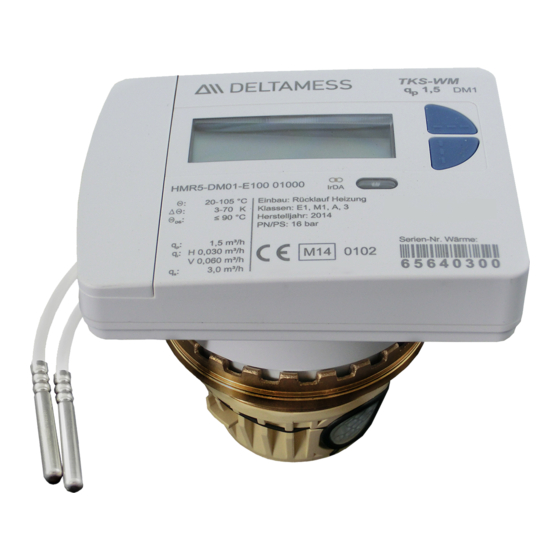

DELTAMESS TKS-WM Bedienungsanleitung
Kompact-wärmezähler
Vorschau ausblenden
Andere Handbücher für TKS-WM:
- Installationsanleitung (40 Seiten) ,
- Montageanleitung (2 Seiten)
Verwandte Anleitungen für DELTAMESS TKS-WM
Inhaltszusammenfassung für DELTAMESS TKS-WM

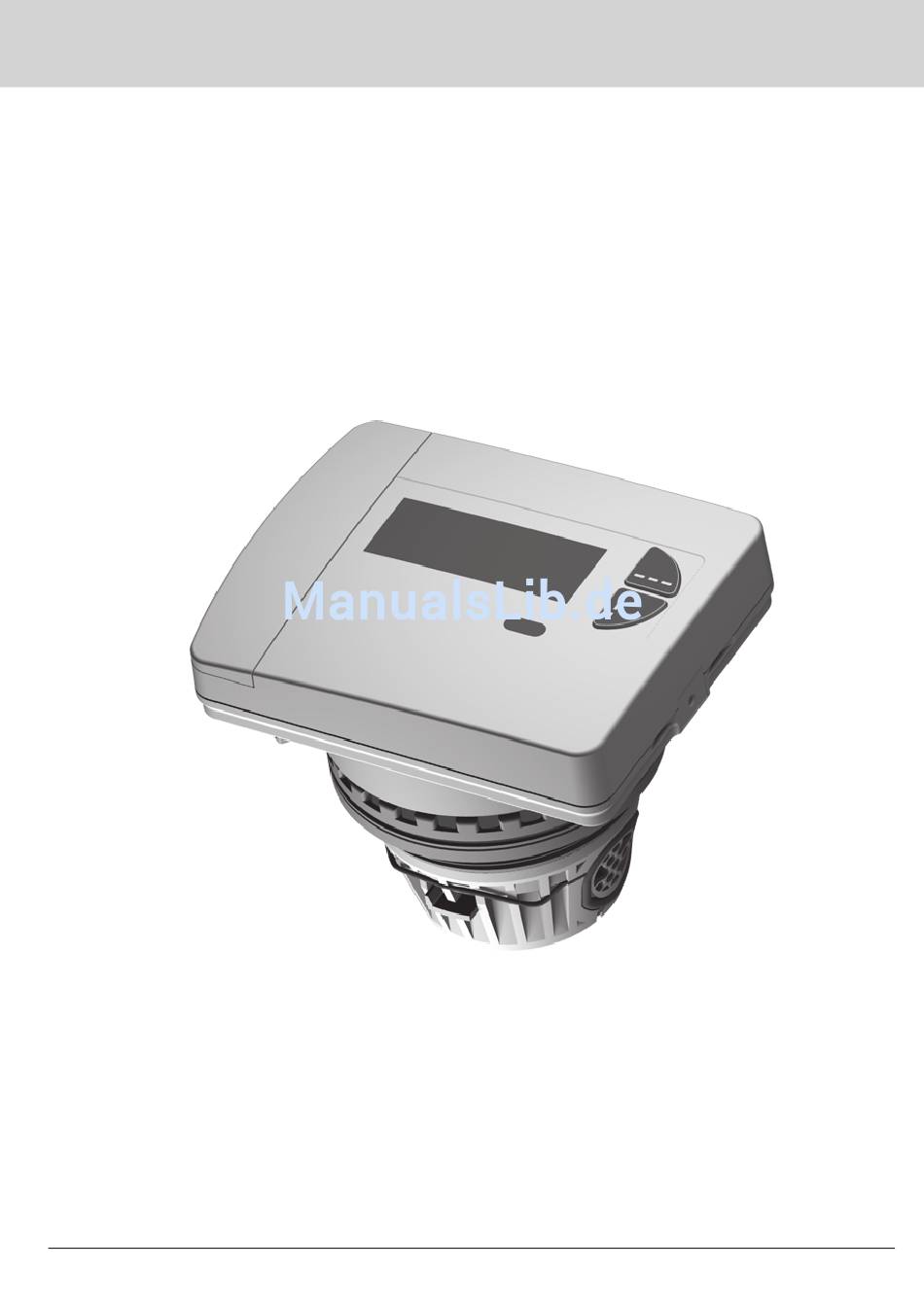

- Seite 1 Bedienungsanleitung WICHTIG! VOR GEBRAUCH SORGFÄLTIG LESEN. AUFBEWAHREN FÜR DIE GESAMTE PRODUKT-LEBENSDAUER. Wärmezähler Kompakt-Wärmezähler Deltamess TKS-WM...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheit und Gewährleistung ..............3 Funksystem ....................3 Sicherheit Lithium-Batterien ................ 4 Sicherheitshinweise für Lithium-Batterien ............ 4 Normen und Standards ................. 5 Normen und Standards ................5 Temperaturfühler ..................5 Verbindungskabel Rechenwerk - Volumenmessteil ........5 Geräteelemente....................6 Bedienelemente und Schnittstellen .............. 6 Navigieren in den Ebenen ................ -
Seite 3: Sicherheit Und Gewährleistung
Sicherheit und Gewährleistung Wichtiger Hinweis Dieses Produkt ist fachgerecht und nach den vorgegebenen Montagerichtlinien zu installieren und darf daher nur durch ausgebildetes und geschultes Fachper- sonal montiert werden! Bestimmungsgemäße Verwendung Wärmezähler dienen zur zentralen Verbrauchserfassung von Heizenergie. Die Wärmezähler sind ausschließlich zu diesem Zweck bestimmt. Nicht bestimmungsgemäße Verwendung Eine andere Anwendung als zuvor beschrieben oder eine Änderung des Gerä- tes gelten als nicht bestimmungsgemäße Verwendung und sind vorher schrift-... -
Seite 4: Sicherheit Lithium-Batterien
Sicherheit Lithium-Batterien Sicherheitshinweise für Lithium-Batterien Bestimmte Bauteile des Wärmezählers können mit einer Lithium Batterie ausgerüstet sein. Dieser Batterietyp ist als Gefahrgut eingestuft. DIE JEWEILS GÜLTIGEN TRANSPORTVORSCHRIFTEN SIND EINZUHAL- TEN! Die Prüfbescheinigungen für die verwendeten Batterien sind auf Anfrage erhältlich. Handhabung von Lithiumbatterien •... -
Seite 5: Normen Und Standards
Normen und Standards Normen und Standards Konformität siehe EU-Konformitätserklärung (Beilage) Elektromagnetische Verträglichkeit Störfestigkeit EN 61000-6-2 Störaussendung EN 61000-6-3 Schutzart IP- Schutzart IP65 nach EN 60529 Wärmezähler Europäische Messgeräterichtlinie (MID) 2004/22/EG und 2014/32/EU EG-Baumusterprüfbescheinigung DE-12-MI004-PTB009 Wärmezähler CEN EN1434 Heizmediumqualität nach VDI-Richtlinie 2035 nach AGFW-Norm 510 Einflussgrößen Elektromagnetische Klasse... -
Seite 6: Geräteelemente
Geräteelemente Bedienelemente und Schnittstellen (1) LC-Display Standardmäßig ist das Display aus (Sleep Modus). Das Display kann durch Tastendruck aktiviert werden. (2) Taste < H > (horizontal) (3) Taste < V > (vertikal) (4) IrDA-Schnittstelle (5) Schnittstellenabdeckung (6) Modul-Schnittstelle (7) Befestigungslöcher für externe optische Module (8) Benutzersicherung und Steckplätze für externe Kabelanschlüsse... -
Seite 7: Statusanzeigen
Geräteelemente Statusanzeigen Anzeige Beschreibung Angezeigten Daten gelten für: • Heat = Wärme • Imp1 = Impulseingang 1 • Cool = Kälte • Imp2 = Impulseingang 2 • (leer) = Angezeigter Wert ist ein aktueller Wert • M (Memory) = Wert zu einem Monats- bzw. Stichtagsdatum Angezeigter Wert ist ein Datumswert: •... -
Seite 8: Display
Display Anzeigeschleife Schnellablesung aufrufen Standardmäßig ist das Display immer aus (Sleep Modus - Drücken Sie kurz die Taste < H > oder kurz die Taste < V > Die Anzeige zur Schnellable- sung startet mit dem aktuellen Aktueller Wert Verbrauchswert. 5 Sek. -
Seite 9: Standard Ebenen
Display Standard Ebenen Aktuelle Verbrauchswerte • Standard-Ebene Jährliche Verbrauchswerte • Standard-Ebene Momentanwerte • in allen Geräteausführungen vorhanden • individuell ausblendbar Parameter • In allen Geräteausführungen vorhanden • individuell ausblendbar Verbindungen • nur bei Geräteausführung mit integriertem Kommunikationsmodulen vorhanden • individuell abschaltbar Monatswerte Wärme •... -
Seite 10: Display-Ebene L0 - Aktuelle Verbrauchswerte
Display... -
Seite 11: Display-Ebene L1 - Jährliche Verbrauchswerte
Display... -
Seite 12: Display-Ebene L2 - Momentanwerte
Display Display-Ebene L2 – Momentanwerte Anzeige der Ebene Momentaner Durchfluss Momentane Vorlauf-Temperatur Momentane Rücklauf-Temperatur Momentane alt. Temperatur-Differenz Momentaner Energiefluss Betriebsstunden Kumuliertes Volumen Hochauflösender Zählerstand Wärme Dieses Segment erscheint abhängig Hochauflösender von der Gerätekonfiguration. Zählerstand Kälte... -
Seite 13: Display-Ebene L3 - Parameter
Display Display-Ebene L3 – Parameter Anzeige der Ebene Datum nächster Stichtag Impulswertigkeit Durchfl usssensor Eichtechnische Eichtechn. Prüfzahl Seriennummer Firmwareversion Firmwareversion Identifi kation alt. alt. Dieses Beispiel: Mögliche + aktivierte Ebenen 2, 3, 4 und 5 sind eingeblendet, Ebenen = Ebene 6 ausgeblendet, 2x Leerstelle = Ebene 7+8 nicht verfügbar, =Ebene 9 ausgeblendet Anteil Solar-Zusatz... -
Seite 14: Display-Ebene L4 - Verbindungen
Display Display-Ebene L4 – Verbindungen Diese Segmenteblöcke erscheinen abhängig von der Gerätekonfiguration. Konfiguration Funk-Schnittstelle Anzeige der Ebene walk-by Funkmodus jährlich 4/2 Protokolle Aussendung monatlich 6/0 Protokolle Startzeit Stoppzeit Sendefreie Tage Verschiebung Tage... -
Seite 15: Display-Ebene L4 - Verbindungen
Display Display-Ebene L4 – Verbindungen Diese Segmenteblöcke erscheinen abhängig von der Gerätekonfiguration. Konfiguration M-Bus-Schnittstelle Anzeige der Ebene Primäradresse M-Bus WMZ Primäradresse M-Bus KMZ Primäradresse M-Bus Imp1 Primäradresse M-Bus Imp2 Konfiguration Impuls-Ausgang Anzeige der Ebene Puls-Ausgang WMZ Puls-Ausgang KMZ... -
Seite 16: Display-Ebene L5 - Monatswerte Wärme
Display... -
Seite 17: Display-Ebene L7 - Monatswerte Imp1
Display... -
Seite 18: Display-Ebene L9 - Höchstwerte
Display Display-Ebene L9 – Höchstwerte Anzeige der Ebene Max.Temperatur Datum Dauer über Grenzwert Vorlauf alt. alt. Rücklauf alt. alt. Max. Durchfluss Datum Dauer > qp alt. alt. -
Seite 19: Fehlermeldungen
Fehlermeldungen Fehlermeldungen Fehleranzeige Fehlerbeschreibung Maßnahmen/Hinweise • Hardwarefehler • Durchflusssensor, Verbindungs- oder beschädigte kabel und Rechenwerk auf äußere Firmware Beschädigung prüfen • Gerät muss ausgetauscht werden • Aufsatzmodul wurde • Das Modul besitzt Messdaten eines vorher mit einem anderen Wärmezählers anderen Messgerät •... - Seite 20 DELTAMESS DWWF GmbH Kompakt-Wärmezähler Deltamess Typ: TKS-WM Sebenter Weg 42 Dokument-Nr.: 30187-05 23758 Oldenburg in Holstein Quelle: DM_Bedienungs-Anleitung Tel. 0 43 61/ 51 14-0 Ausgabedatum: 1.04.2016 Fax 0 43 61/ 51 14-88 Ausgabestand: 04.16 Druck-Nr.: FOM-DMHE-DE0-DSPLY www.deltamess.de V 4.0...
