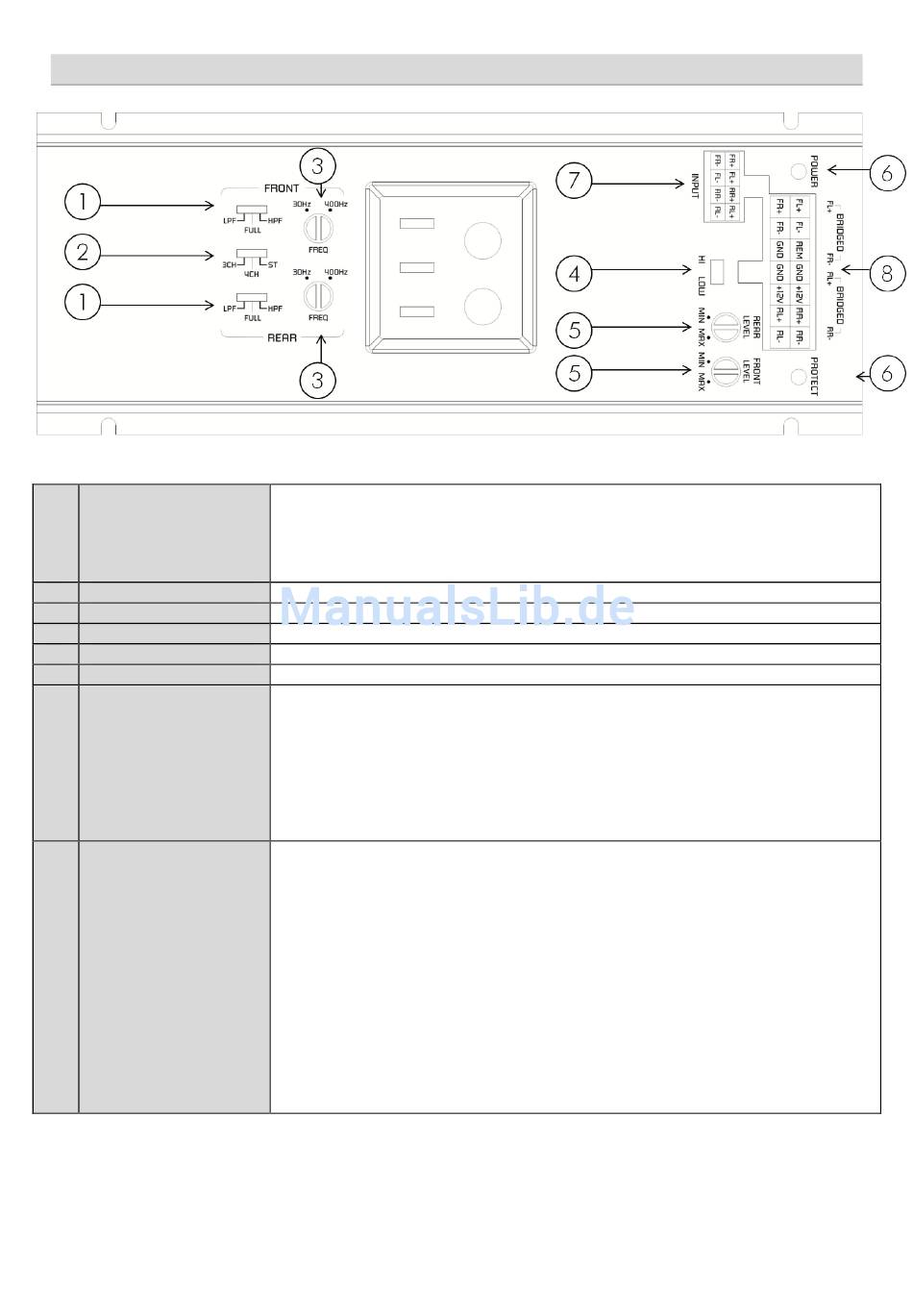

1
Mode Schalter
2
Eingangsmodus
3
Filter Regler
4
High / Low Schalter
5
Eingangsempfindlichkeit
6
Zustandsanzeige
7
Signal-Eingang
8
Hauptanschluss
Einstellungen und Funktionen
Stellen sie die Frequenzweiche für den benötigten Einsatzzweck ein.
LPF – Nur tiefe Frequenzen (unterhalb 30Hz – 400Hz) werden wiedergegeben.
FULL – Alle Frequenzen werden wiedergegeben.
HPF – Nur mittlere und hohe Frequenzen (oberhalb 30Hz – 400Hz) werden
wiedergegeben.
Wählen Sie hier den Eingangsmodus (hierzu bitte die Anschlussdiagramme beachten)
Stellen sie hier die Frequenz des gewählten Filters zwischen 30 und 400 Hz ein.
Wählen Sie hier zwischen Hochpegel-Eingang oder Cinch Anschluss.
Mit diesem Regler regulieren Sie die Eingangsempfindlichkeit.
GREEN – OK / ROT – Fehler
Pin 1: Eingang RL (-) -> Negativer Signal Eingang hinten links (Grün/Schwarz)
Pin 2: Eingang RR (-) -> Negativer Signal Eingang hinten rechts (Lila/Schwarz)
Pin 3: Eingang FL (-) -> Negativer Signal Eingang vorne links (Weiß/Schwarz)
Pin 4: Eingang FR (-) -> Negativer Signal Eingang vorne rechts (Grau/Schwarz)
Pin 5: Eingang RL (+) -> Positiver Signal Eingang hinten links (Grün)
Pin 6: Eingang RR (+) -> Positiver Signal Eingang hinten rechts (Lila)
Pin 7: Eingang FL (+) -> Positiver Signal Eingang vorne links (Weiß)
Pin 8: Eingang FR (+) -> Positiver Signal Eingang vorne rechts (Grau)
Pin 1: Ausgang FL (+)-> Positiver Lautsprecher Ausgang vorne links (Weiß)
Pin 2: Ausgang FL (-)-> Negativer Lautsprecher Ausgang vorne links (Weiß/Schwarz)
Pin 3: REM -> Remote Eingang (Blue)
Pin 4: Masse -> Masse Anschluss (Schwarz)
Pin 5: BATT -> Eingang Betriebsspannung +12 Volt (Rot)
Pin 6: Ausgang RR (+)-> Positiver Lautsprecher Ausgang hinten rechts (Lila)
Pin 7: Ausgang RR (-)-> Negativer Lautsprecher Ausgang hinten rechts (Lila/Schwarz)
Pin 8: Ausgang FR (+)-> Positiver Lautsprecher Ausgang vorne rechts (Grau)
Pin 9: Ausgang FR (-)-> Negativer Lautsprecher Ausgang vorne rechts (Grau/Schwarz)
Pin 10: Masse -> Masse Anschluss (Schwarz)
Pin 11: Masse -> Masse Anschluss (Schwarz)
Pin 12: BATT -> Eingang Betriebsspannung +12 Volt (Rot)
Pin 13: Ausgang RL (+)-> Positiver Lautsprecher Ausgang hinten links (Grün)
Pin 14: Ausgang RL (-)-> Negativer Lautsprecher Ausgang hinten links (Grün/Schwarz)
8
8
1
1
7
