VERSTÄRKER

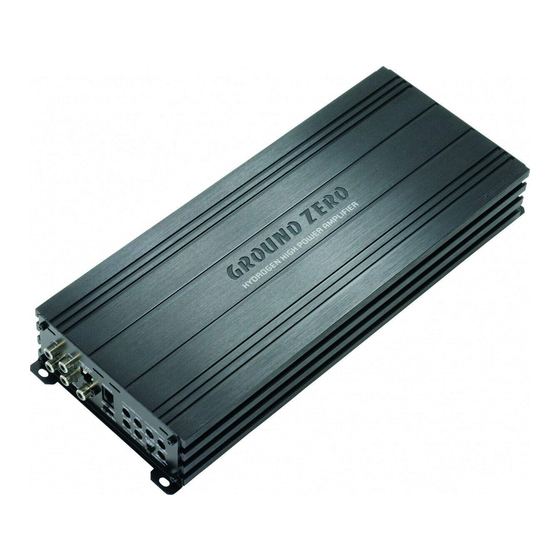

GZHA MINI FIVE
Bedienungsanleitung
Ausstattungsmerkmale
•
Hocheffizienter Class D Kompaktverstärker
•
4 Breitbandkanäle & 1 Subwooferkanal
•
2-Ohm stabil / 4-Ohm stabil in Brückenschaltung
•
1-Ohm stabil (Kanal 5)
•
Einstellbare Frequenzweiche (2-/3-Wege)
•
HPF (Kanal 1-4): 10 – 4000 Hz (12 dB/Okt.)
•
LPF (Kanal 3-4): 50 – 4000 Hz (12 dB/Okt.)
•
LPF (Kanal 5):
50 – 250 Hz (12 dB/Okt.)
•
HPF oder BPF (HPF&LPF) Auswahl (Kanal 3-4)
•
5 x Cinch (RCA) Eingang / 4 x Hochpegeleingang / Auto-On
•
Eingangswahl (2-/4-/5-Kanal)
•
Subwooferpegel-Fernbedienung (Kanal 5)
HYDROGEN SERIES
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ground Zero GZHA MINI FIVE
Inhaltszusammenfassung für Ground Zero GZHA MINI FIVE
- Seite 1 VERSTÄRKER GZHA MINI FIVE Bedienungsanleitung Ausstattungsmerkmale • Hocheffizienter Class D Kompaktverstärker • 4 Breitbandkanäle & 1 Subwooferkanal • 2-Ohm stabil / 4-Ohm stabil in Brückenschaltung • 1-Ohm stabil (Kanal 5) • Einstellbare Frequenzweiche (2-/3-Wege) • HPF (Kanal 1-4): 10 – 4000 Hz (12 dB/Okt.) •...
-
Seite 2: Allgemeine Montagehinweise
Der Verstärker sollte NIEMALS auf stark vibrierenden Bauteilen oder Oberflächen montiert werden wie z.B. Subwoofer- Gehäusen. Dies könnte zu Fehlfunktionen aufgrund sich gelöster Bauteile führen GROUND ZERO Produkte werden in Deutschland entwickelt GROUND ZERO - internationaler Sponsor der HYDROGEN SERIES... - Seite 3 GROUND ZERO GZHA MINI FIVE GZHA MINI FIVE Technische Daten GZHA MINI FIVE Model Hocheffizienter Class D Kompaktverstärker 4 x 75 W RMS @ 4 Ohm ≤ 1% THD+N 4 x 125 W RMS @ 2 Ohm ≤ 1% THD+N...
-
Seite 4: Einstellungen Und Funktionen
GROUND ZERO GZHA MINI FIVE Einstellungen und Funktionen GZHA MINI FIVE – Eingangsseite GZHA MINI FIVE – Lautsprecher und Stromanschlüsse HYDROGEN SERIES... - Seite 5 GROUND ZERO GZHA MINI FIVE Anschlüsse und Funktionen Funktion Bedienung Zum Anschluss des Vorverstärker-Ausgang (RCA) des Steuergerätes oder einer Kanal 1 & 2 Chnicheingang (RCA) separaten aktiven Frequenzweiche (nutzbar im 2-/4- und 5-Kanal-Eingangsmodus) Zum Anschluss des Vorverstärker-Ausgang (RCA) des Steuergeräts oder einer separaten Kanal 3 &...
- Seite 6 GROUND ZERO GZHA MINI FIVE Fehlerdiagnose Fehlerbild Kontrolle Hilfe Sicherung prüfen Remote Kabel prüfen Leuchtet die POW LED? +12 Volt prüfen Keine Tonausgabe Masse prüfen Kurzschluss am Lautsprecher Leuchtet die PRO LED? Gerät überhitzt Gerät defekt Sicherung prüfen Keine Stromzufuhr +12 Volt prüfen...
- Seite 7 Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln.
-
Seite 8: Garantiebedingungen
GROUND ZERO GZHA MINI FIVE Garantiebedingungen Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. - Seite 9 AMPLIFIER GZHA MINI FIVE Owner´s manual Features • High-efficient class D mini amplifier • 4 channel full range & 1 channel for subwoofers • 2 ohm stable / 4 ohm stable in bridged mode • 1 ohm stable (channel 5) •...
-
Seite 10: General Mounting Instructions
• Some amplifiers offer a high-level input option, however if a pre-amplified output (RCA) is available (at the head unit), it is strongly recommended to make use of them. GROUND ZERO products are engineered in Germany GROUND ZERO - international sponsor of... -
Seite 11: Specifications
GROUND ZERO GZHA MINI FIVE GZHA MINI FIVE Specifications GZHA MINI FIVE Model Type High-efficient Class D compact amplifier 4 x 75 W RMS @ 4 ohm ≤ 1% THD+N 4 x 125 W RMS @ 2 ohm ≤ 1% THD+N 4 x 150 W max @ 2 ohm ≤... -
Seite 12: Connections And Functions
GROUND ZERO GZHA MINI FIVE Connections and functions GZHA MINI FIVE – signal input panel GZHA MINI FIVE – power input & signal output connectors HYDROGEN SERIES... - Seite 13 GROUND ZERO GZHA MINI FIVE Connections and functions Feature Operation To be connected to the pre-amplified output of a source unit (head unit) or of an Channel 1 & 2 low level input (RCA) external electronic crossover (operation in 2-/4- and 5 channel input mode) To be connected to the pre-amplified output of a source unit (head unit) or of an Channel 3 &...
-
Seite 14: Troubleshooting Guide
GROUND ZERO GZHA MINI FIVE Trouble shooting guide Symptoms Check / Cause Action Check protection fuse(s) of the amplifier Does the power indication LED turn to Check remote wire connection (RCA input mode) green? Check +12 Volt power supply wire connection... - Seite 15 GROUND ZERO considers all the different wishes of customers during the development of new products. Along with this, the target is to create the most realistic sound, to transfer the soul of the music and the intention of the performer.
-
Seite 16: Terms Of Warranty
GROUND ZERO GZHA MINI FIVE Terms of warranty The limited warranty for this product is covered by GROUND ZERO´s regional distribution partners and their terms and conditions. For further information contact your local retailer or distributor. Ground Zero GmbH Erlenweg 25...
