TITANIUM-SERIES
VERSTÄRKER

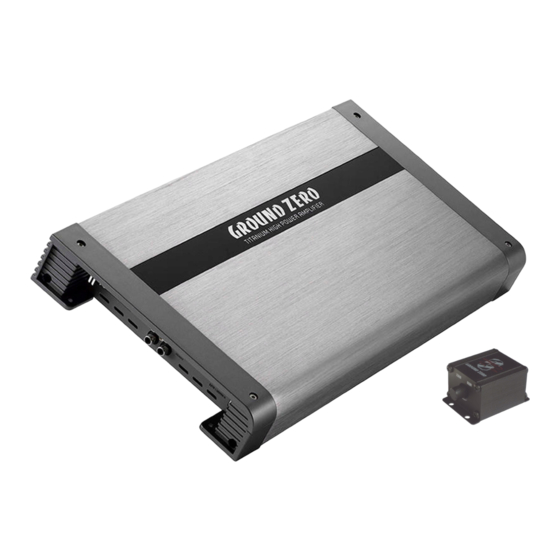

GZTA 1.800DX-II
GZTA 1.1200DX-II
•
1 Ohm stabil
•
Linkbar 2 Ohm
•
Mosfet Netzteil
•
Einschalt- und Schutzanzeige
•
12dB Bass boost regelbar (45Hz)
•
Phaseshift 0 / 180° (Schalter)
•
Subsonic regelbar
•
Tiefpass regelbar
•
Regelbare Eingangsempfindlichkeit
•
Einschaltverzögerung
•
Stereo Cinch Ausgang
•
Bass Lautstärkeregler
•
Temperatur / Kurzschluss / Überlast-Schutz
ANLEITUNG
Ausstattungsmerkmale
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ground Zero GZTA 1.800DX-II
Inhaltszusammenfassung für Ground Zero GZTA 1.800DX-II
- Seite 1 TITANIUM-SERIES VERSTÄRKER ANLEITUNG GZTA 1.800DX-II GZTA 1.1200DX-II Ausstattungsmerkmale • 1 Ohm stabil • Linkbar 2 Ohm • Mosfet Netzteil • Einschalt- und Schutzanzeige • 12dB Bass boost regelbar (45Hz) • Phaseshift 0 / 180° (Schalter) • Subsonic regelbar • Tiefpass regelbar •...
-
Seite 2: Benötigte Materialien Und Werkzeuge Zur Installation
Benötigte Materialien und Werkzeuge zur Installation • Kreuzschlitz Schraubendreher • Bohrmaschine, 3 mm Metallbohrer • Befestigungsschrauben • Stromkabel min. 25 mm² • Massekabel min. 25 mm² • Lautsprecherkabel min. 2 x 2,5 mm² Bitte unbedingt Beachten! • Fahrzeugbatterie vor der Installation abklemmen! (Hinweise in der Betriebsanleitung des KFZ beachten!) •... - Seite 3 Einstellungen und Funktionen – GZTA 1.800DX-II...
- Seite 4 Einstellungen und Funktionen – GZTA 1.1200DX-II...
-
Seite 5: Einstellung Und Funktionen
Einstellung und Funktionen Lautsprecheranschlüsse Zum Anschluss der Lautsprecher GND -> Masse Anschluss Stromanschluss REM -> Remote Antennenanschluss BATT -> +12 Volt GRÜN – OK Zustandsanzeige ROT – Fehler An diesen Anschlüssen schließen Sie die Cinchleitungen an. Cinch Eingänge Um Störungen zu vermeiden, verwenden Sie bitte hochwertige Cinchkabel. - Seite 6 Stereo Anschluss – GZTA 1.800DX-II...
- Seite 7 Master & Slave Anschluss – GZTA 1.800DX-II...
- Seite 8 Master & Slave Anschluss – GZTA 1.800DX-II...
- Seite 9 Stereo Anschluss – GZTA 1.1200DX-II...
- Seite 10 Master & Slave Anschluss – GZTA 1.1200DX-II...
- Seite 11 Master & Slave Anschluss – GZTA 1.1200DX-II...
-
Seite 12: Technische Daten
Technische Daten Model GZTA 1.800DX-II GZTA 1.1200DX-II 1 Kanal Class D 1 Kanal Class D RMS Power @ 4 Ω 1 x 350 W 1 x 400 W (1% THD+N) (1% THD+N) 1 x 450 W 1 x 500 W... - Seite 13 We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door...
- Seite 14 TITANIUM-SERIES AMPLIFIERS OWNER’S MANUAL GZTA 1.800DX-II GZTA 1.1200DX-II Features • 1 Ohm stable • Linkable 2 Ohm • Mosfet power supply • Power and protection indicator • Variable 12dB Bass boost (45Hz) • Phaseshift 0 / 180° (Switch) • Variable Subsonic •...
- Seite 15 Tools and materials you need • Screwdriver • Electric drill, 3 mm / 0.12” carbide drill bit • Mounting screws • Power wire min. 25 mm² / 4AWG • Ground wire min. 25 mm² / 4AWG • Speaker wire min. 2 x 2,5 mm² / 13AWG Please note •...
- Seite 16 If you need to replace the power fuse, replace it only with a fuse identical to that supplied with the system. Using a fuse of different type or rating may result in damage to this system which isn’t covered by the warranty. Controls and functions – GZTA 1.800DX-II...
- Seite 17 Controls and functions – GZTA 1.1200DX-II...
-
Seite 18: Controls And Functions
Controls and functions Speaker terminals For connection of the subwoofer GND -> Ground connection Power terminals REM -> Remote antenna terminal BATT -> +12 Volt GREEN – OK Satus indication RED – Error Terminal for connection of the RCA wires. Cinch inputs To avoid failure, please use high quality RCA wires. - Seite 19 Stereo wiring – GZTA 1.800DX-II...
- Seite 20 Master & slave wiring – GZTA 1.800DX-II...
- Seite 21 Master & slave wiring – GZTA 1.800DX-II...
- Seite 22 Stereo wiring – GZTA 1.1200DX-II...
- Seite 23 Master & slave wiring – GZTA 1.1200DX-II...
- Seite 24 Master & slave wiring – GZTA 1.1200DX-II...
-
Seite 25: Specifications
Specifications Model GZTA 1.800DX-II GZTA 1.1200DX-II Type 1 Channel Class D 1 Channel Class D RMS Power @ 4 Ω 1 x 350 W 1 x 400 W (1% THD+N) (1% THD+N) 1 x 450 W 1 x 500 W... -
Seite 26: Troubleshooting Guide
Trouble shooting guide Symptoms Check Points Cure Check fuses in amplifier. Be sure remote lead is connected. Is the POWER LED illuminated? Check signal leads. Check again control. No sound Check tuner/deck volume level. Check for speaker short or amplifier Is the diagnostic LED illuminated? overheating No power to the amplifier... - Seite 27 We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door...
-
Seite 28: Manual Del Usuario
TITANIUM-SERIES AMPLIFICADOR MANUAL DEL USUARIO GZTA 1.800DX-II GZTA 1.1200DX-II Caracteristicas • 1 Ohm estable • Linkeable 2 Ohm • Mosfet Fuente de Poder • Power & Protection indicator • Variable 12dB bass boost (45Hz) • Variable low pass filter •... -
Seite 29: Herramientas Y Materiales Necesarios
Caracteristicas • 4 Ohm / 2 Ohm estable Stereo • Mosfet Fuente de Poder • Power & Protection indicator Herramientas y materiales necesarios • Desarmador • Taladro Eléctrico, 3 mm / 0.12” mecha de carbono • Tornillos de Montura • Cable de Poder min. - Seite 30 Si necesita reemplazar el fusible, cámbielo por un fusible con idéntica capacidad al que se suministra con el sistema. El uso de un fusible del tipo o capacidad distinto puede resultar en daño a este sistema, que no estará cubierto por la garantía. Controles y funciones – GZTA 1.800DX-II...
- Seite 31 Controles y funciones – GZTA 1.1200DX-II...
-
Seite 32: Controles Y Funciones
Controles y funciones Terminal de Altavoces Para conectar los altavoces GND -> Terminal de Tierra Terminales de Poder REM -> Terminal de Remoto Antena BATT -> +12 Volt GREEN – OK Indicador de Estatus RED – Error Terminales para la conexión de cables RCA. Entradas RCA Para evitar Fallos por favor Utilice cables RCA de alta calidad. - Seite 33 Cableado estereo – GZTA 1.800DX-II...
- Seite 34 Cableado master & slave – GZTA 1.800DX-II...
- Seite 35 Cableado master & slave – GZTA 1.800DX-II...
- Seite 36 Cableado estereo – GZTA 1.1200DX-II...
- Seite 37 Cableado master & slave – GZTA 1.1200DX-II...
- Seite 38 Cableado master & slave – GZTA 1.1200DX-II...
- Seite 39 Specifications Modelo GZTA 1.800DX-II GZTA 1.1200DX-II Tipo 1 Channel Class D 1 Channel Class D RMS Power @ 4 Ω 1 x 350 W 1 x 400 W (1% THD+N) (1% THD+N) 1 x 450 W 1 x 500 W...
- Seite 40 Guia de problemas Síntomas Puntos de Chequeo Solución Revise los fusibles en el amplificador. Revise si el control remoto esté conectado. Esta el POWER LED iluminado? Compruebe conductores de la señal. No hay sonido Compruebe de nuevo el control. Compruebe sintonizador / nivel de volumen de la cubierta.
- Seite 41 We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door...
- Seite 42 TITANIUM-SERIES VAHVISTIMEN KÄYTTÖOHJE GZTA 1.800DX-II GZTA 1.1200DX-II Ominaisuudet • 1 Ohm vakaa • Linkattuna 2 Ohm • Mosfet virtalähde • Virta ja suojaus merkkivalot • Säädettävä 12dB Basson korostus (45Hz) • Vaiheenkääntö 0 / 180° (Kytkin) • Säädettävä Subsonic- suodin •...
- Seite 43 Työkalut ja tarvikkeet mitä tarvitset vahvistimen asennukseen • Ruuvimeisseli • Porakone, 3 mm / 0.12” poranterä • Kiinnitysruuvit • Virtajohto min. 25 mm² / 4 AWG • Maadoitusjohto min. 25 mm² / 4 AWG • Kaiutinjohto min. 2 x 2,5 mm² / 15 AWG Huomioitavaa! •...
- Seite 44 Kytkimet ja toiminnot – GZTA 1.800DX-II...
- Seite 45 Kytkimet ja toiminnot – GZTA 1.1200DX-II...
- Seite 46 Kytkimet ja toiminnot Kaiutinliittimet Subwooferin kaiutinjohdot GND -> Maajohto Virtaliittimet REM -> Herätevirta BATT -> +12 Volttia VIHREÄ – OK Tilan merkkivalo PUNAINEN – VIRHE Signaalikaapelit. RCA sisääntulot Häiriöiden välttämiseksi, käytä hyvälaatuisia RCA-johtoja. Sisääntulotason säätö Tällä säätimellä säädät sisääntulotason sopivaksi. Bassonkorostuksen säätö...
- Seite 47 Stereo kytkentä – GZTA 1.800DX-II...
- Seite 48 Master & slave kytkentä – GZTA 1.800DX-II...
- Seite 49 Master & slave kytkentä – GZTA 1.800DX-II...
- Seite 50 Stereo kytkentä – GZTA 1.1200DX-II...
- Seite 51 Master & slave kytkentä – GZTA 1.1200DX-II...
- Seite 52 Master & slave kytkentä – GZTA 1.1200DX-II...
-
Seite 53: Tekniset Tiedot
Tekniset tiedot Malli GZTA 1.800DX-II GZTA 1.1200DX-II Tyyppi 1-Kanava D-luokka 1-Kanava D-luokka RMS teho @ 4 Ω 1 x 350 W 1 x 400 W (1% THD+N) (1% THD+N) 1 x 450 W 1 x 500 W (10% THD+N) (10% THD+N) CEA Standard CEA-2006-A RMS teho @ 2 Ω... - Seite 54 Ongelman esiintyessä Ongelman kuvaus Tarkasta Toimenpide Tarkasta vahvistimen sulakkeet. Tarkasta onko herätevirtajohto kytketty. Palaako POWER LED valo? Tarkista signaalikaapelit. Tarkasta kytkimen asennot. Ei ääntä Tarkasta ohjelmalähteen äänenvoimakkuussäätimen asento. Tarkasta etteivät kaiutinjohdot ole Palaako diaknostiikka LED valo? oikosulussa tai vahvistin ylikuumentunut. Tuleeko vahvistimelle virta? Tarkasta virtajohdotus.
- Seite 55 We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door...
- Seite 56 TITANIUM-SERIES AMPLIFICATEUR MODE D‘EMPLOI GZTA 1.800DX-II GZTA 1.1200DX-II Signes caracteristiques • 1 Ohm stable • Linkmode 2 Ohm • Alimentation mosfet • Alimentation / protection par LED • 12dB Bass boost variable (45Hz) • Phaseshift 0 / 180° (commutateur) •...
-
Seite 57: Installation De L'amplificateur
Materiel et outillage necessaires a l’ installation : • Tournevis à croix • Perceuse, mèche à métaux 3 mm • Vis de fixation • Câble d’alimentation min. 25 mm² • Câble de masse min 25 mm² • Câble haut- parleurs min. 2 x 2,5 mm² Attention s.v.p. - Seite 58 Connexion et reglages – GZTA 1.800DX-II...
- Seite 59 Connexion et reglages – GZTA 1.1200DX-II...
- Seite 60 Connexion et reglages Raccordement haut-parleur Entrée des Branchement Haut-Parleur GND -> Entrée Masse Alimentation REM -> Entrée Remote BATT -> +12 Volt VERT – OK Indicateur d'état ROUGET – PROTECTION A ces raccords, vous connectez le RCA. Pour éviter des Pertes de Son, Entrée RCA utilisez, s'il vous plaît, des RCA de haute qualité.
- Seite 61 Connexion stereo – GZTA 1.800DX-II...
- Seite 62 Connexion master & slave – GZTA 1.800DX-II...
- Seite 63 Connexion master & slave – GZTA 1.800DX-II...
- Seite 64 Connexion stereo – GZTA 1.1200DX-II...
- Seite 65 Connexion master & slave– GZTA 1.1200DX-II...
- Seite 66 Connexion master & slave– GZTA 1.1200DX-II...
-
Seite 67: Donnees Techniques
Donnees techniques Model GZTA 1.800DX-II GZTA 1.1200DX-II 1 Canal Class D 1 Canal Class D RMS Power @ 4 Ω 1 x 350 W 1 x 400 W (1% THD+N) (1% THD+N) 1 x 450 W 1 x 500 W... - Seite 68 We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door...
-
Seite 69: Gebruikershandleiding
TITANIUM-SERIES VERSTERKER GEBRUIKERS HANDLEIDING GZTA 1.800DX-II GZTA 1.1200DX-II Uitvoerings kenmerken • 1 Ohm stabiel • Linkbaar 2 Ohm • Mosfet Voedings gedeelte • Power en Protect LED • 12dB Bass boost regelbaar (45Hz) • Phaseshift 0 / 180° (Schakelaar) •... -
Seite 70: Benodigde Materialen
Benodigde materialen • Kruis schroevendraaier • Boor Machine, 3 mm metaal boor • Bevestigingsschroeven • Stroomkabel min. 25 mm² • Massakabel min 25 mm² • Luidsprekerkabel min. 2 x 2,5 mm² Opgelet! • Voor installatie accu afsluiten, let hierbij op de voorwaarden van de voertuig leverancier •... - Seite 71 Instellingen en funkties – GZTA 1.800DX-II...
- Seite 72 Instellingen en funkties – GZTA 1.1200DX-II...
-
Seite 73: Instelling Ingangsnivo
Instellingen en funkties Luidspreker Aansluiting tbv subwoofer GND -> Massa Stroomaansluitingen REM -> Remote BATT -> +12 Volt Groen – OK Rood – foutr Cinch Ingang Direkt verbinden aan RCA uit van uw radio. Input Levelregelaar Regelen van de ingangsgevoeligheid Bass Boost Regelaar Regelen van het bass boost nivo 0 tot +12 dB. - Seite 74 Stereo aansluitingen – GZTA 1.800DX-II...
- Seite 75 Master & slave aansluitingen – GZTA 1.800DX-II...
- Seite 76 Master & slave aansluitingen – GZTA 1.800DX-II...
- Seite 77 Stereo aansluitingen – GZTA 1.1200DX-II...
- Seite 78 Master & slave aansluitingen – GZTA 1.1200DX-II...
- Seite 79 Master & slave aansluitingen – GZTA 1.1200DX-II...
-
Seite 80: Technische Data
Technische data Model GZTA 1.800DX-II GZTA 1.1200DX-II 1 Kanaal Class D 1 Kanaal Class D RMS Power @ 4 Ω 1 x 350 W 1 x 400 W (1% THD+N) (1% THD+N) 1 x 450 W 1 x 500 W... - Seite 81 We reserve the right to make needed change or improvement to the product without informing customer about this in advance. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving bijvoegen.Van garantie uitgesloten zijn defecten door...
