Einbau der Außeneinheit
Schritt 1: Installationsort auswählen
Wählen Sie einen Standort unter Berücksichtigung folgender Aspekte:
1.1 Stellen Sie die Außeneinheit nicht in der Nähe von Wärmequellen, Dampf oder entflammbaren Gasen auf.
1.2 Stellen Sie das Gerät nicht an windigen oder staubigen Orten auf.
1.3 Installieren Sie das Gerät nicht an Orten, an denen häufig Personen vorbeigehen. Wählen Sie einen Ort, an dem
der Luftausstoß und die Betriebsgeräusche die Nachbarn nicht stören.
1.4 Vermeiden Sie einen Aufstellort mit direkter Sonneneinstrahlung (verwenden Sie andernfalls ggf. einen Schutz,
der den Luftstrom nicht beeinträchtigt).

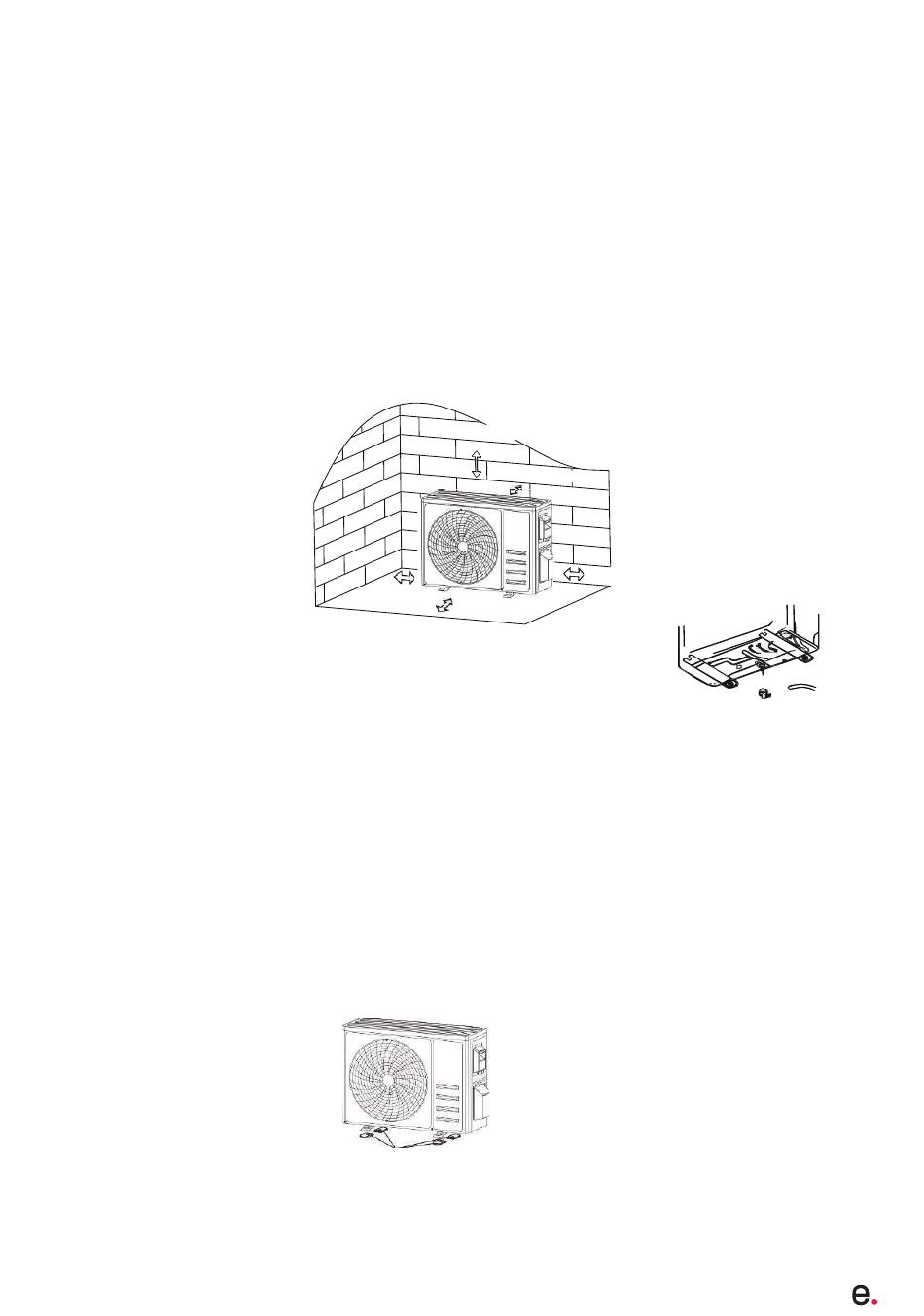

1.5 Halten Sie die in der Abbildung angegebenen Mindestabstände ein, damit die Luft frei zirkulieren kann.
1.6 Installieren Sie die Außeneinheit an einem sicheren und festen Ort.
1.7 Wenn die Außeneinheit Vibrationen ausgesetzt ist, legen Sie Gummimatten unter die Gerätefüße.

Schritt 2: Ablaufschlauch installieren

2.1 Dieser Schritt gilt nur für Wärmepumpenmodelle.
2.2 Setzen Sie den Ablussanschluss in das Loch am Boden der Außeneinheit ein.
2.3 Schließen Sie den Ablaufschlauch an die Muffe an und verbinden Sie ihn ordnungsgemäß.
Schritt 3: Außeneinheit befestigen
3.1 Markieren Sie die Einbauposition für die Dehnungsbolzen entsprechend den Einbaumaßen der Außeneinheit.
3.2 Bohren Sie die Löcher, entfernen Sie den Betonstaub und setzen Sie die Bolzen ein.
3.3 Falls zutreffend, legen Sie 4 Gummiunterlagen in/auf die Bohrlöcher, bevor Sie die Außeneinheit aufstellen
(optional). Dadurch werden Vibrationen und Lärm reduziert.
3.4 Setzen Sie den Sockel der Außeneinheit auf die Bolzen und richten Sie ihn an den vorgebohrten Löchern aus.
3.5 Verwenden Sie einen Schraubenschlüssel, um die Außeneinheit mit den Schrauben zu befestigen.
Hinweis:
Die Außeneinheit kann an einer Wandhalterung befestigt werden. Befolgen Sie die Anweisungen der Wandhalterung, um diese an der Wand zu
befestigen, und befestigen Sie anschließend die Außeneinheit waagerecht daran.
Die Wandhalterung muss mindestens das 4-fache des Gewichts der Außeneinheit tragen können.
32
environgroup.de
Über 50 cm
Über 30 cm
Über 200 cm
4 Gummiunterlagen einbauen
(optional)
Über 30 cm
Ablussmuffe Ablussschlauch
