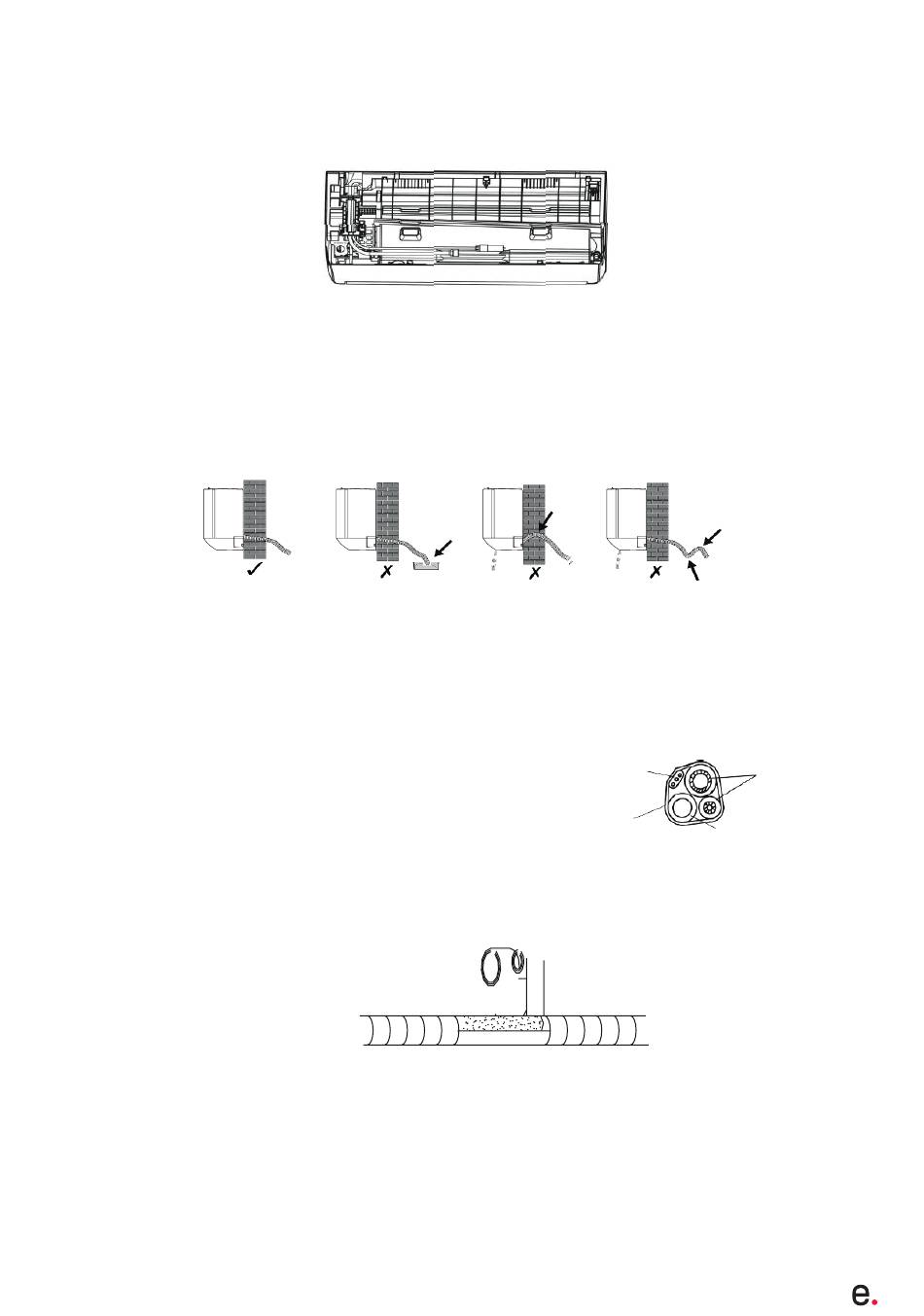

Schritt 5: Drainageschlauch anschließen
1. Passen Sie den Ablaufschlauch an (falls zutreffend). Bei einigen Modellen sind beide Seiten der Inneneinheit mit
Entwässerungsöffnungen versehen. Wählen Sie eine Öffnung zum Anschluss des Entwässerungsschlauchs.
Verschließen Sie die nicht verwendete Abflussöffnung mit dem in einer der Öffnungen angebrachten Gummistop-
fen.
2. Schließen Sie den Drainageschlauch an den Drainageanschluss an und vergewissern Sie sich, dass die Verbin-
dung fest sitzt und dicht ist.
3. Umwickeln Sie die Verbindung fest mit Teflonband, um Leckagen zu vermeiden.
Hinweis: Vergewissern Sie sich, dass keine Verdrehungen oder Beulen vorhanden sind und dass der Schlauch mit leichtem Gefälle nach unten
verlegt wird, um Verstopfungen zu vermeiden und einen ordnungsgemäßen Abfluss zu gewährleisten.

Schritt 7: Rohrleitungen und Kabel umwickeln

Nach der Installation der Kältemittelleitungen, der Anschlussleitungen und des Abflussschlauchs müssen diese
mit Isolierband gebündelt werden, bevor sie durch die Wandöffnung geführt werden, um Platz zu sparen und sie zu
schützen und zu isolieren.
7.1 Ordnen Sie Rohre, Kabel und den Ablaufschlauch so an, wie
in der folgenden Abbildung dargestellt.
Hinweis: {I) Vergewissern Sie sich, dass der Abflussschlauch unten liegt.
{II) Kreuzung und Biegung von Teilen vermeiden.
7.2 Wickeln Sie die Kältemittelleitungen, die Anschlussleitungen und den Ablaufschlauch mit Isolierband fest zu-
sammen.

Schritt 8: Inneneinheit montieren

8.1 Führen Sie die Kältemittelleitungen, die Anschlussleitungen und den umwickelten Ablaufschlauch langsam
durch die Wandöffnung.
8.2 Hängen Sie die Oberseite der Inneneinheit in die Montageplatte ein.
8.3 Üben Sie leichten Druck auf die linke und rechte Seite der Inneneinheit aus und vergewissern Sie sich, dass die
Inneneinheit fest eingehängt ist.
8.4 Drücken Sie die Unterseite der Inneneinheit nach unten, damit die Haken der Montageplatte einrasten, und
vergewissern Sie sich, dass die Einheit fest eingehakt ist.
