HSK Line Montageanleitung Seite 5

Mit Dichtungsband eindichten
Prepare with sealing tape
verpakken met geschikt materiaal

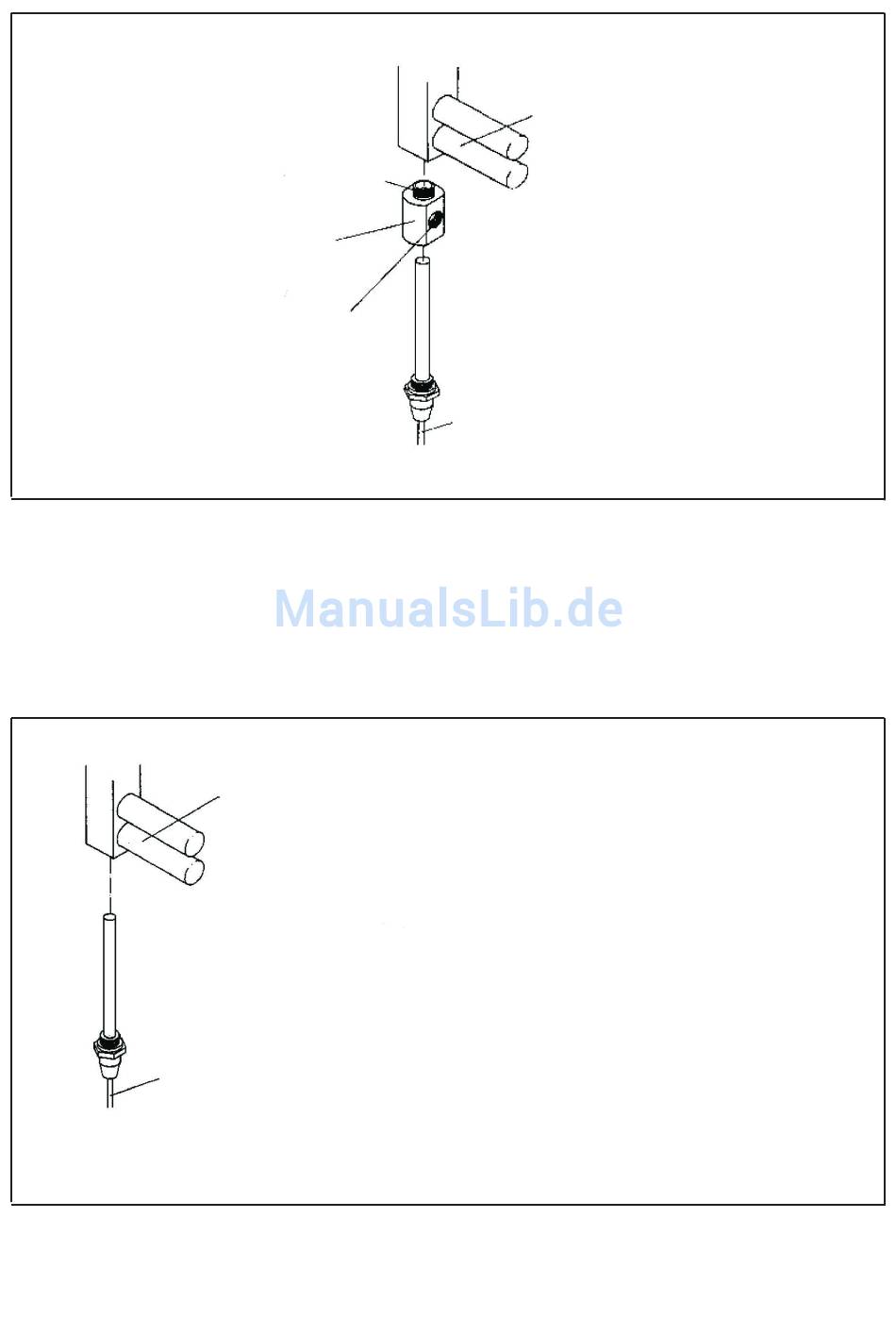

Abb. 2: Montage des Heizelementes bei Kombi-Betrieb
Fig. 2: Installation of the electrical heating rod for mixed operation
Afb. 2: Montage van het verwarmingselement bij combigebruik
Heizelement
Electrical heating rod
verwarmingselement
Abb. 3: Montage des Heizelementes bei rein elektrischem Betrieb
Fig. 3: Installation of the electrical heating rod for pure electrical operation
Afb. 3: Montage van het verwarmingselement bij enkel electrisch gebruik
T-Stück
T-connection
T-stuck
Anschluss für Rücklauf
Connection for return
aansluiting voor retour
Bad-Heizkörper (unten)
Radiator (lower edge)
bad-radiator onder
Bad-Heizkörper (unten)
Radiator (lower edge)
bad-radiator onder
Heizelement
Electrical heating rod
verwarmingselement
Achtung! Funktionsprüfung des Elektroheizstabes (Hei-
zelement) darf nur im eingebauten Zustand erfolgen.
Attention! Functional check of the electrical heating
rod should only be done when rod is installed.
Let op! Controleren van het functioneren van het ver-
warmingselement mag allen bij ingebouwde, gevulde
toestand.
