Inhaltszusammenfassung für thomann PA202

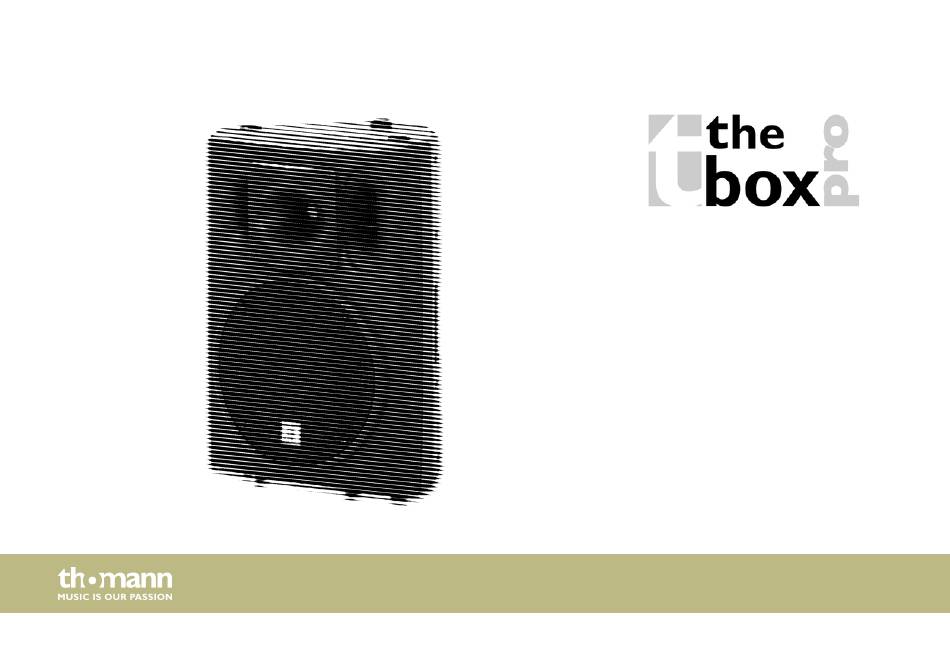

- Seite 1 PA202 passiver 2-wege-full- range-lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 25.08.2015, ID: 160810...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................6 Leistungsmerkmale..........................9 Installation..............................10 4.1 Tipps zum Umgang mit Lautsprechern................... 12 4.2 Anschlüsse............................13 Technische Daten............................ 14 Umweltschutz............................15 PA202... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Verletzungen führen kann, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor einer Gefahrenstelle. PA202...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 7 Beeinträchtigung des Gehörs führen können. Über einen längeren Zeitraum können auch scheinbar unkritische Pegel Hörschäden verursachen. Reduzieren Sie die Lautstärke sofort, falls Ohrgeräusche oder Ausfälle des Gehörs auftreten sollten. Ist das nicht möglich, halten Sie einen größeren Abstand oder verwenden Sie ausreichenden Gehörschutz. PA202...
- Seite 8 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. passiver 2-wege-full-range-lautsprecher...
-
Seite 9: Leistungsmerkmale

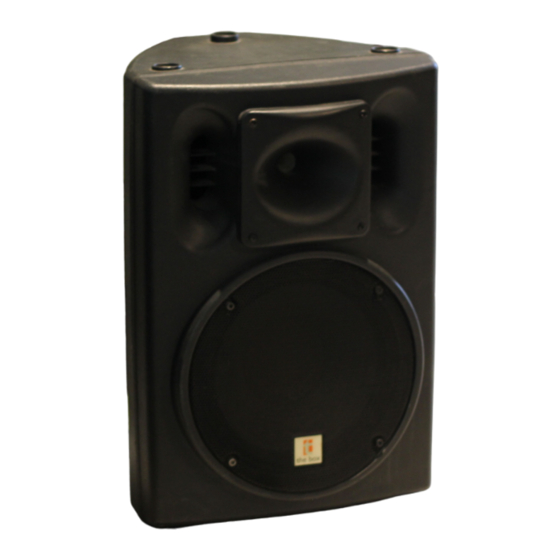

Leistungsmerkmale Besondere Eigenschaften dieser leistungsstarken passiven Full-Range-Box: 1 × 12-Zoll-Tieftöner Drehbarer 34-mm-Titaniumtreiber (55° × 55° …) Anschluss: 2 verriegelbare NL4-Einbausteckverbinder (IN/OUT) Robuster Schutzgrill Langlebiges, schlagfestes Kunststoffgehäuse mit guten Dämpfungseigenschaften Monitor-Füße zur Verwendung der Box als Floormonitor (im Lieferumfang enthalten) PA202... -
Seite 10: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 11 Installation HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. PA202...
-
Seite 12: Tipps Zum Umgang Mit Lautsprechern
Installation 4.1 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden. -
Seite 13: Anschlüsse
Installation 4.2 Anschlüsse 1 INPUT Eingang, ausgeführt als verriegelbarer NL4-Einbausteckverbinder. 2 OUTPUT Ausgang zum Anschluss einer weiteren passiven Box, ausgeführt als verriegelbarer NL4-Einbausteckverbinder. PA202... -
Seite 14: Technische Daten
Technische Daten Technische Daten System Passive 2-Wege-Full-Range-Box mit eingebauter Frequenzweiche Bestückung 1 × 12-Zoll-Tieftöner, 1 × drehbarer 34-mm-Titaniumtreiber (55° × 55° …) Belastbarkeit 200 W (RMS) Impedanz 8 Ω Schalldruck maximal 123 dB, Abstand 1 m Frequenzbereich 50 Hz … 20 kHz (–3 dB) 45 Hz …... -
Seite 15: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. PA202... - Seite 16 Notizen passiver 2-wege-full-range-lautsprecher...
- Seite 17 Notizen PA202...
- Seite 18 Notizen passiver 2-wege-full-range-lautsprecher...
- Seite 20 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
