7 Geräteoptionen

7.1 Integrierter Akku (optional)

Das MFT10TE / MFT12TE / MFT15TE besitzt optional einen integrierten Akku-Pack (Stab Akku) mit
integrierter Schutzelektronik. Die Akkulaufzeit beträgt bei voll geladenem Akku je nach Leistungsaufnahme
und Temperatur bis zu 1,5 Stunden.
Der Akku besteht aus drei Standardzellen 18650, die in Reihe geschaltet sind (3S1P). Die Nennspannung
beträgt 11,1 V, die Ladeendspannung 12,56 V. Es ergibt sich dadurch eine Kapazität von 2,25 Ah und eine
Energie von 25 Wh.
Der Standby-Strom beträgt 11 mA, somit ergibt sich im Standby eine verbleibende Akkubereitschaft von ca.
sieben Tagen. Der Akku kann über das von ACD vorgesehene Tischnetzteil bzw. über die Versorgung des
Fahrzeugs geladen werden. Der Ladestrom beträgt 1,0 A, die Ladezeit ca. 2,5 Stunden.
Der Akku-Status kann über das standardmäßig aktive Programm MFT10Tray eingesehen werden. Beim
Unterschreiten von bestimmten (voreingestellten) Kapazitätswerten, werden entsprechende Warnungsfenster
ausgegeben. Beim Unterschreiten der untersten Stufe (Voreinstellung: 2 % Restkapazität) wird das Gerät
automatisch heruntergefahren.
Es ist auch möglich, über die DLL („MFT10CTL.DLL") die Akku-Kapazität in eine eigene Applikation ein-
zubauen. Näheres siehe Doku: „MFT10Tray".
Anmerkung: Der Akku wird nur im Temperaturbereich von 0 °C bis 50 °C geladen. Diese Temperatur bezieht
sich auf die detektierte Temperatur des Temperaturfühlers am Akku im Geräteinnern.
Da die Temperaturverteilung im Gerät nicht homogen ist, entspricht dies einer Außentemperatur von -15 °C
bis 45 °C. Dies ist bei einem länger andauernden Gebrauch des Gerätes im Tiefkühlbereich zu beachten.

8 Schnittstellenabdeckung

Durch die Montage der im Standardlieferumfang enthaltenen rückseitigen Schnittstellenabdeckung, ist das
Staplerterminal gemäß der Schutzklasse IP54 gegen das Eindringen von Fremdkörpern und Spritzwasser
geschützt.
Die Zugentlastung der Kabel erfolgt mittels handelsüblicher Kabelbinder. Zum Schutz gegen Fremdkörper
und Spritzwasser sind die Kabel zwischen zwei Moosgummileisten eingebettet.

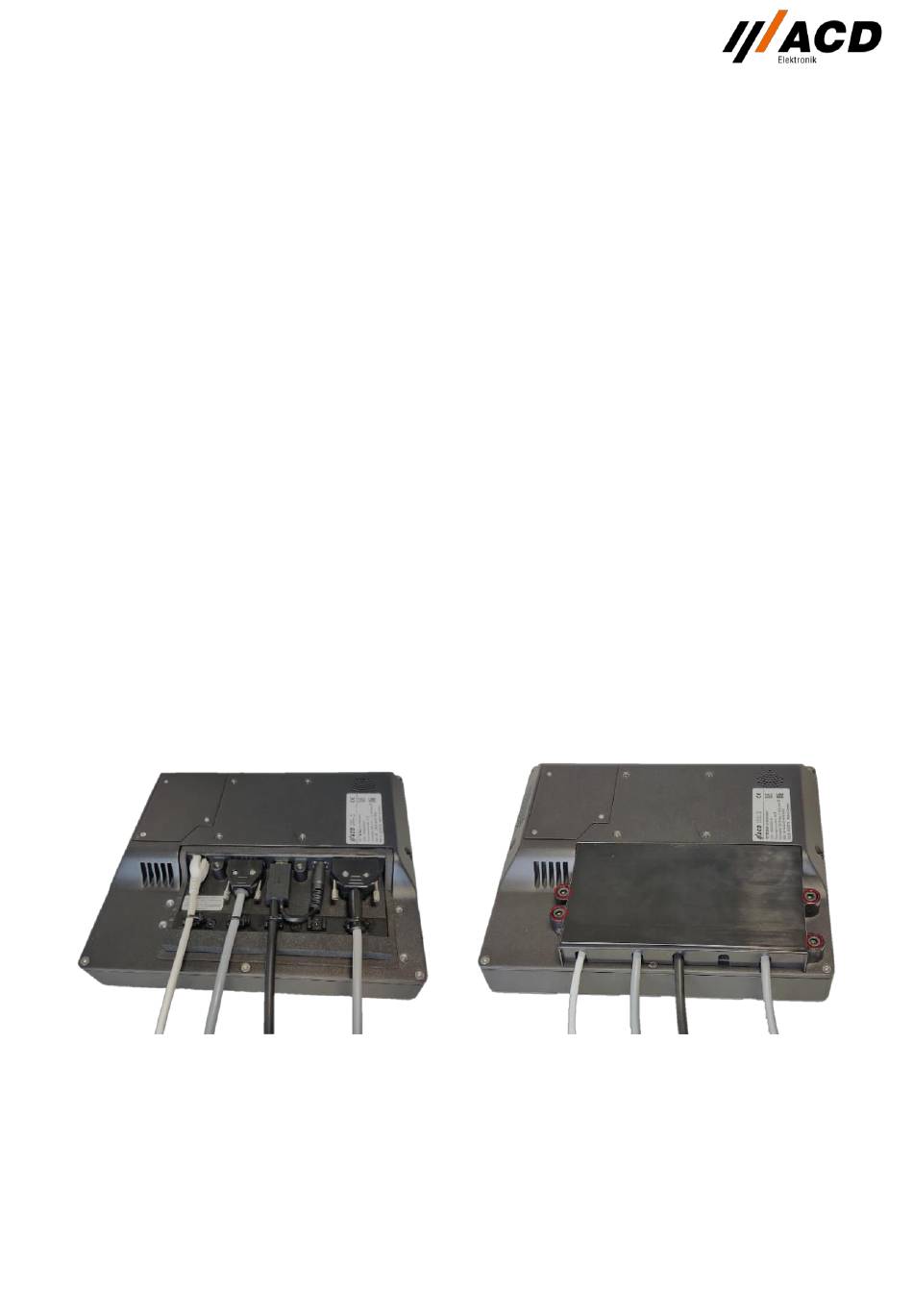

Abbildung 8: Zugentlastung der Kabel

Abbildung 9: Schnittstellenabdeckung

Die Schnittstellenabdeckung ist mit vier Innensechskantschrauben M6 x 16 mm mit einem Drehmoment von
1,0 Nm zu verschrauben.
