Bosch Compress 3800iAW Installationsanleitung
Außeneinheit für luft-wasser-wärmepumpe
Verwandte Anleitungen für Bosch Compress 3800iAW
Inhaltszusammenfassung für Bosch Compress 3800iAW

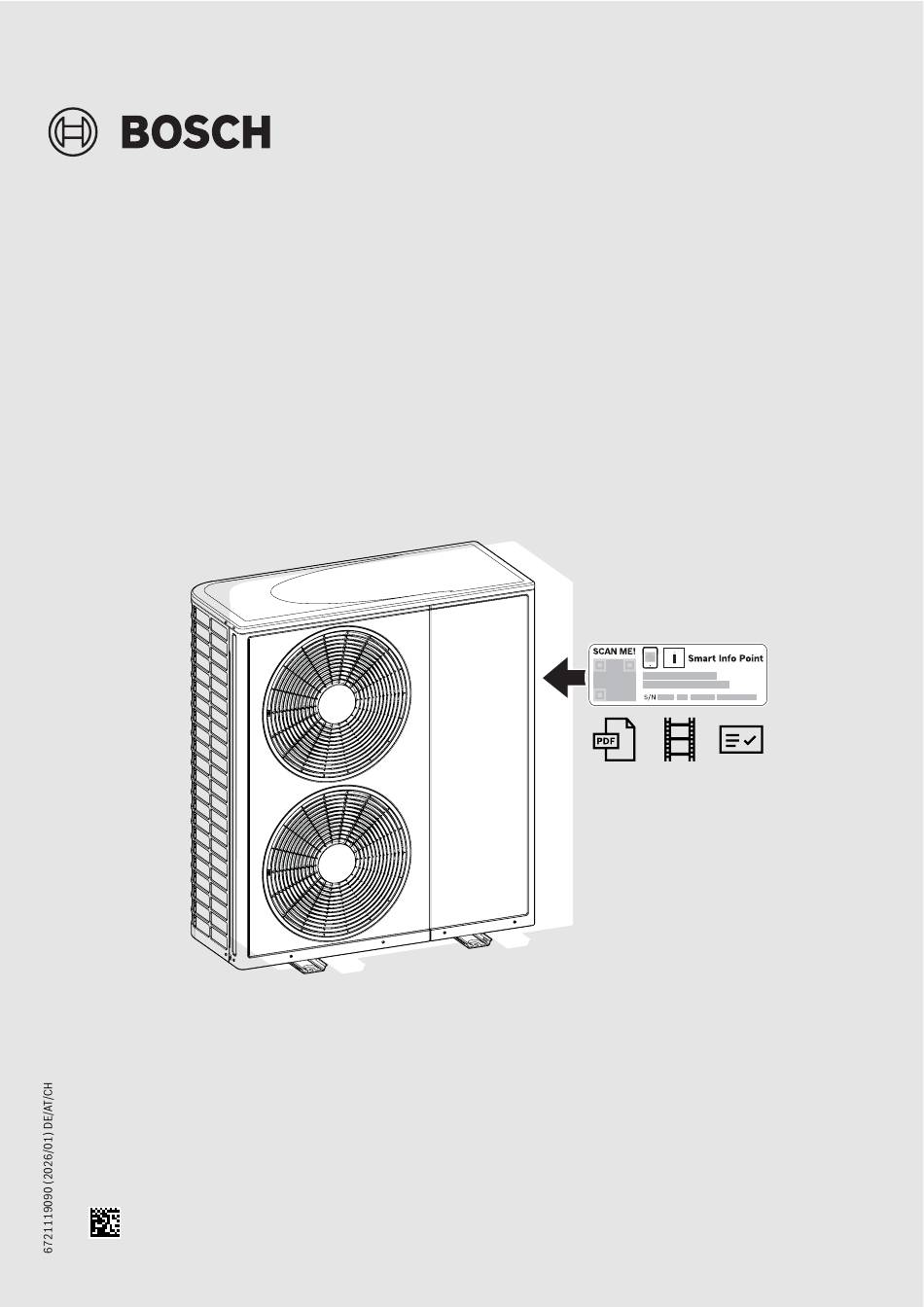

- Seite 1 Installationsanleitung Außeneinheit für Luft-Wasser-Wärmepumpe Compress 3800iAW CS3800iAW 10-13 O-S | CS3800 10-13 O-T...
-
Seite 2: Inhaltsverzeichnis
Bei der Benutzung die Anweisungen aus der Bedie- nungsanleitung einhalten. 10 Umweltschutz und Entsorgung ......28 Tab. 2 Compress 3800iAW – 6721119090 (2026/01) -
Seite 3: Allgemeine Sicherheitshinweise
▶ Geräte, Rohre und Armaturen vor widrigen Umweltauswirkungen wie Wenn bei einem Leck Lötarbeiten erforderlich sind, muss zunächst das der Gefahr, dass sich in Ablaufrohren Wasser sammelt und gefriert gesamte Kältemittel abgelassen oder isoliert werden. oder dass sich Schmutz und Fremdkörper ansammeln, schützen. Compress 3800iAW – 6721119090 (2026/01) -
Seite 4: Hkältemittelrückgewinnung
Bei Kontakt mit Wasser sind Schäden an elektrischen Anschlüssen und elektronischen Komponenten möglich. Die Verkleidung ist Vorausset- zung für die Aufrechterhaltung der Schutzart der Wärmepumpe. ▶ Die Außeneinheit nicht ohne Rückwand, Seitenteile, Frontplatte und Abdeckung im Freien aufstellen. Compress 3800iAW – 6721119090 (2026/01) -
Seite 5: Mehr Informationen Online
Dieses Produkt kann einen Gleichstrom (DC) im Schutzleiter (PE) verur- • Informationen zum Frostschutzmittel sachen. Die Installation eines Fehlerstrom-Schutzschalters (FI-Schutz- schalters) mit einem Bemessungsauslösestrom von höchstens 30 mA wird empfohlen. Auf der Versorgungsseite dieses Produkts ist nur ein FI- Schutzschalter vom Typ B zulässig. Compress 3800iAW – 6721119090 (2026/01) -
Seite 6: Angaben Zum Produkt
Die Inneneinheit AWMi verfügt über einen integrierten elektrischen Zu- heizer und einen Warmwasserspeicher. Die Inneneinheit AWMHi verfügt über einen integrierten elektrischen Zu- heizer, einen Warmwasserspeicher und das Zubehör für zwei Heizkreise (zwei Zirkulationspumpen und ein Mischventil). Compress 3800iAW – 6721119090 (2026/01) -
Seite 7: Vorschriften
Regelwerke und Richtlinien zu beachten und einzuhalten. Das Dokument 6721830031 enthält Informationen zu den einschlägi- gen nationalen und regionalen Vorschriften. Die Suchfunktion auf der Website verwenden, um das Dokument zu finden. Die Internetadresse finden Sie auf der Rückseite dieser Anleitung. Compress 3800iAW – 6721119090 (2026/01) -
Seite 8: Abmessungen Der Wärmepumpe
Schutzbereichs. Im Schutzbereich dürfen keine baulichen Änderungen vorgenommen werden, die den vorgenannten Vorschriften für den Schutzbereich wi- dersprechen. 0010060957-001 Bild 5 Platz für Typschild auf Halterung des Plattenwärmetauschers (PHE) Typschildaufkleber Compress 3800iAW – 6721119090 (2026/01) -
Seite 9: Schutzbereich, Bodenstehende Wärmepumpe An Der Wand
1000 mm Vorderseite 3.8.3 Schutzbereich, bodenstehende Wärmepumpe in einer Ecke 0010037106-010 Bild 8 Schutzbereich bodenstehend 1000 mm 1000 mm 1000 mm 0010037110-007 Bild 10 Schutzbereich bodenstehend in einer Ecke, Draufsicht 1000 mm 1900 mm 1000 mm Compress 3800iAW – 6721119090 (2026/01) -
Seite 10: Schutzbereich, Wandmontierte Wärmepumpe
0010060052-001 Bild 12 Schutzbereich, wandmontierte Wärmepumpe 300 mm B B B B B 100 mm 1000 mm 1900 mm 1800 mm 1000 mm 0010060055-001 Bild 14 Schutzbereich, bodenstehende Wärmepumpe an der Wand mit seitlicher Barriere Compress 3800iAW – 6721119090 (2026/01) -
Seite 11: Installationsvorbereitung
Darüber hinaus müssen die Schutzbereiche beachtet werden (Kapitel 3.8). Das Gewicht des Geräts beträgt 147 kg (O-S) / 159 kg (O-T). ▶ Die Wärmepumpe muss im Freien auf einem ebenen und festen Un- tergrund aufgestellt werden. Compress 3800iAW – 6721119090 (2026/01) -
Seite 12: Installationsorte
Verdampfer nicht in Richtung des vom Meer we- rungen oder Abweichungen in der Leistung oder Geräusch- henden Windes ausgerichtet ist. emissionen zu vermeiden ▶ Die Wärmepumpe nicht an einem Ort aufstellen, an dem ihre Vorder- seite Wind ausgesetzt ist. Compress 3800iAW – 6721119090 (2026/01) -
Seite 13: Abstände Bei Der Aufstellung
Wärmeleistung führen kann. Darauf achten, dass sich innerhalb des in Kapitel 3.8 fest- gelegten Schutzbereichs keine Zündquellen befinden. ≥ 100 mm [A1] ≥ 300 mm ≥ 100 mm ≥ 1000 mm ≥ 1900 mm 1000 mm Compress 3800iAW – 6721119090 (2026/01) -
Seite 14: Wasserqualität
1) Bei pH-Werten < 8,2 wird ein Vororttest auf Eisenkorrosion erforderlich nötigte Ergänzungswassermengen deuten auf unzureichende Tab. 5 pH-Wert-Bereiche nach > 3 Monaten Betrieb Druckhaltung, Lecks oder kontinuierliche Sauerstoffzufuhr hin. ▶ Füll- und Ergänzungswasser entsprechend den Vorgaben in nachfol- gendem Abschnitt aufbereiten. Compress 3800iAW – 6721119090 (2026/01) -
Seite 15: Installation
▶ Die Verwendung von Frostschutzmitteln in der Heizungsanlage ist nicht zulässig, da dadurch die Sicherheitsfunktionen beeinträchtigt >150 werden können. ▶ Zusätze sind nur zulässig, wenn sie ausdrücklich von Bosch freigege- ben wurden oder Korrosion verhindern. ▶ Heizwasserzusätze nur gemäß den Herstelleranweisungen zur Kon- 0010057078-001 zentration verwenden, Konzentration und Korrekturmaßnahmen re-... -
Seite 16: Vorbereitende Arbeiten
Der Durchmesser des Abflussrohrs muss größer sein (Ø 100 mm) als 0010056602-001 der Durchmesser des Abflussstutzens. Bild 24 Befestigung der Wärmepumpe 4 Stück M10 x 120 mm (nicht im Lieferumfang enthalten) Füße des Geräts Ebener und fester Untergrund, z. B. Betonsockel Compress 3800iAW – 6721119090 (2026/01) - Seite 17 Hydraulischer Anschluss 0010057049-002 Bild 25 Installation des Ablaufstutzens 0010057054-002 Bild 26 Kondensatableitung in die Kanalisation/Regenwasserablauf Siphon Compress 3800iAW – 6721119090 (2026/01)
-
Seite 18: Fundamentplan Ohne Montagesockel
Hydraulischer Anschluss Fundamentplan ohne Montagesockel ≥ 750 0010060085-001 Bild 27 Fundamentplan, Alternative 1 Compress 3800iAW – 6721119090 (2026/01) - Seite 19 Hydraulischer Anschluss 1200 0010060086-001 Bild 28 Fundamentplan, Alternative 2 Legende zu Bild 27 und Bild 28: Kondensatableitung (Ø 100 mm) endet in einem frostfreien Be- reich Betonfundament/Flächenfundament Kondensatablaufschlauch Gummiunterlagen Verdichtete Kiesschicht 300 mm Kiesbett Compress 3800iAW – 6721119090 (2026/01)
-
Seite 20: Wärmepumpe An Die Inneneinheit Anschließen
Bild 30 Seitliche Abdeckung und Transportsicherung Die Wärmepumpe verfügt über eine Transportsicherung (Schraube und Halter mit roter Lasche). Die Transportsicherung verhindert Transport- schäden an der Wärmepumpe. ▶ Schraube der Transportsicherung herausdrehen und zusammen mit dem Halter aus dem Gerät entfernen. Compress 3800iAW – 6721119090 (2026/01) -
Seite 21: Electrical Connection
Am Modul sind die 24 V-Gleichstrom- und die CAN-BUS-Anschlüsse ACHTUNG markiert. Anlagenschäden bei Verwechslung der 24-VDC- und der CAN-BUS- ▶ Bei Fragen Kontakt zum Bosch-Kundendienst aufnehmen. Anschlüsse! Die Kommunikationskreise sind nicht für eine konstante Spannung von 24VDC ausgelegt. Das CAN-BUS-Kabel besteht aus zwei verdrillten Aderpaaren. Vcc und ▶... -
Seite 22: Wärmepumpe Anschließen
Bild 34 Kabel für den Netzanschluss abisolieren (mm) *CS3800iAW 10 O-S / CS3800iAW 13 O-S *Stromversorgung: 230 V 1N AC 50 Hz *Sicherungsgröße: 1x32 A **CS3800iAW 10 O-T / CS3800iAW 13 O-T **Stromversorgung: 400 V 3N AC 50 Hz **Sicherungsgröße: 3x16 A Compress 3800iAW – 6721119090 (2026/01) - Seite 23 Bild 37 Anschlussklemmen im Anschlussbereich der Installation (3- phasig) phasig) CAN-BUS-Anschluss CAN-BUS-Anschluss Netzanschluss Netzanschluss Kabelbefestigungspunkte Kabelbefestigungspunkte Das CAN-BUS-Kabel wird hinter dem vormontierten Kabelbaum verlegt. Bei einer dreiphasigen Elektroinstallation die Außeneinheit (ODU) an Phase 3 (L3) anschließen. Compress 3800iAW – 6721119090 (2026/01)
-
Seite 24: Zubehörheizkabel Anschließen
Lieferumfang enthalten und kann stattdessen als Zubehör erworben werden. 0010060096-001 Bild 39 Heizkabel für das Ablaufrohr [A] Beginn des Heizbereichs 0010060098-001 Bild 41 Kondensatwannenheizung ▶ Kondensatwannenheizung an den Kabelbaum anschließen. Hierzu den Platzhalter-Steckverbinder entfernen. ▶ Ventilatorblende wieder anbringen. Compress 3800iAW – 6721119090 (2026/01) -
Seite 25: Wartung
Da der Auslassrohranschluss der Außeneinheit mit einem Rückschlag- ventil ausgerüstet ist, muss die Entleerung der Außeneinheit nach einem bestimmten Verfahren erfolgen: ▶ Motor des normalerweise geschlossenen Ventils (Öffners) ausbau- ▶ Gerät von der Stromversorgung trennen. Compress 3800iAW – 6721119090 (2026/01) - Seite 26 Automatischen Entlüfter vom Entgaser nicht ausbauen. 2. 2. 2. 0010060961-001 Bild 43 R290-Fühler austauschen 0010060960-001 Bild 42 Propan-Sicherheitskit R290-Fühler Normalerweise geschlossenes Ventil ACHTUNG Vor dem Austausch des Propan-Sicherheitskits: ▶ Gerät herunterfahren und Sekundärkreis entleeren Compress 3800iAW – 6721119090 (2026/01)
- Seite 27 3. Rohrverschraubung des normalerweise geschlossenen Ventils lösen und Ventil ausbauen. 1. 1. 1. 2. 2. 2. 4. 4. 4. 3. 3. 3. 3. 3. 3. 4. 4. 4. 0010060962-001 Bild 44 R290-Fühler austauschen 0010060593-001 Bild 45 Ausbau des normalerweise geschlossenen Ventils Compress 3800iAW – 6721119090 (2026/01)
-
Seite 28: Umweltschutz Und Entsorgung
Umweltschutz und Entsorgung Umweltschutz und Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- den strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- cher Gesichtspunkte bestmögliche Technik und Materialien ein. - Seite 32 Bosch Thermotechnik GmbH Junkersstrasse 20-24 73249 Wernau, Germany www.bosch-homecomfortgroup.com...
