VERZEICHNIS DER ABBILDUNGEN
Abb. 1: Montage auf ebener Fläche
Abb. 2: Entfernen der Frontabdeckung
Abb. 3: Entfernen der rückseitigen Abdeckung
Abb. 4: Maßskizze für Montage in Wanddose oder Tafelfront
Abb. 5: Anschluss an Modbus über RJ12 6P4C-Port
Abb. 6: Anschluss an Modbus über Schraubklemmen
EINFÜHRUNG
EXcon HMI Touch ist ein Bedienfeld mit Touchscreen und benut-
zerfreundlicher grafischer Oberfläche speziell für die Steuerung von
Lüftungsanlagen. Das Panel kommuniziert mit EXcon über eine
Modbus-Schnittstelle, die eine einfache Installation gewährleistet.
PRODUKTPROGRAMM
Produkt
EXcon HMI Touch
BEDIENUNG

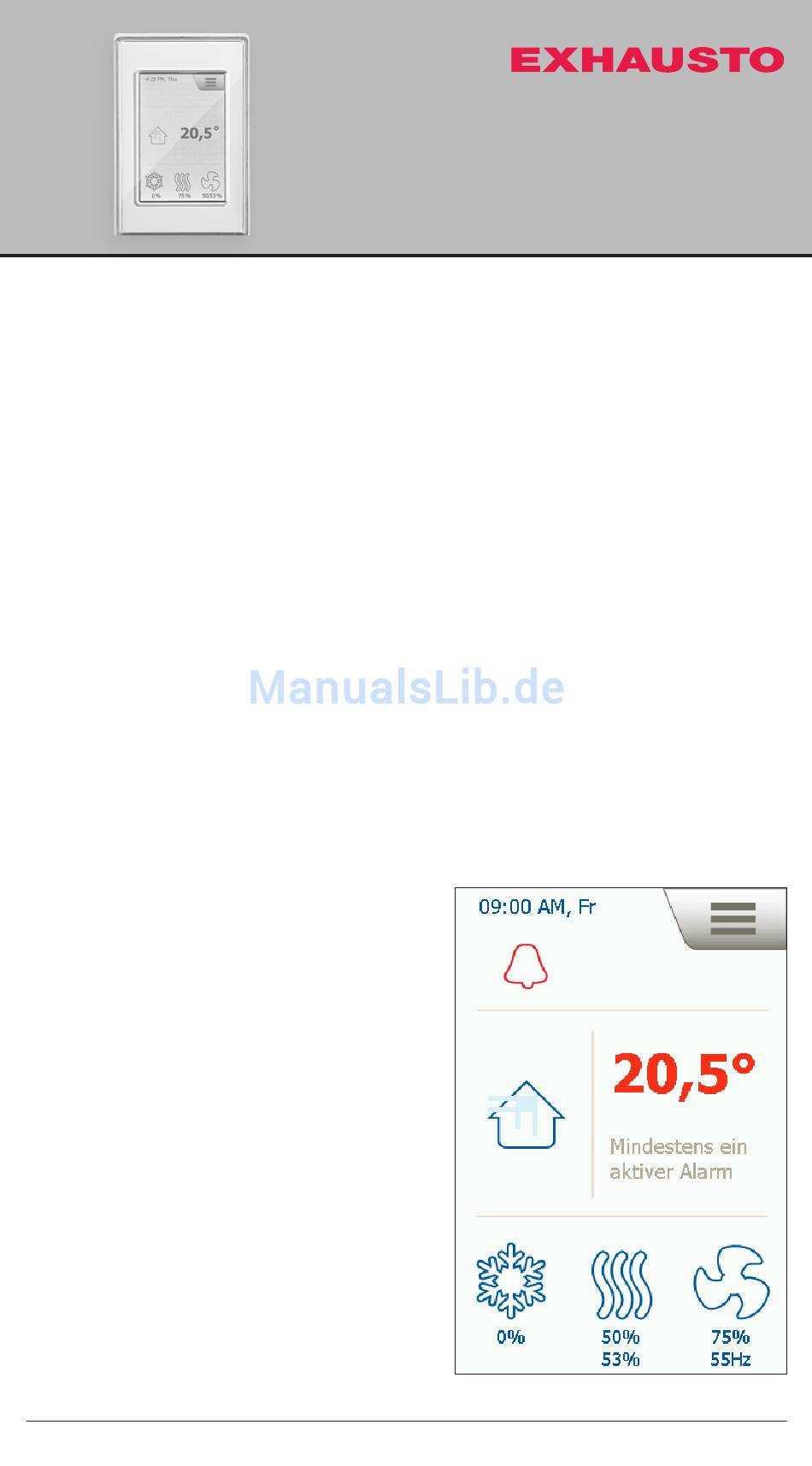

Bei aktivem Bildschirmschoner für
Zugriff auf die Startansicht einfach
auf den Schirm tippen.
Dieser Bildschirm ermöglicht Zugriff
auf grundlegende Funktionen wie
Lüfterdrehzahl, Temperatur und
Konfiguration. Uhrzeit und Wochen-
tag werden in der obersten Zeile
am Bildschirm angezeigt. Wurde ein
Alarm aktiviert, erscheint unmit-
telbar darunter eine Alarmglocke.
Das Haus-Symbol im mittleren
Teil ermöglicht Zugriff auf ein
Übersichtsbild mit Temperatur-,
Luftmengen- und Filterdruckanga-
ben. Rechts vom Symbol wird der
EXcon HMI Touch
Deutsch
Typ
3,5" Touchscreen-Panel
