FIGURLISTA
Fig. 1: Montering på plan yta
Fig. 2: Demontera främre locket
Fig. 3: Demontera bakre locket
Fig. 4: Måttritning för montering i väggdosa eller panelfront
Fig. 5: Anslutning till Modbus med RJ12 6P4C-kontakt
Fig. 6: Anslutning av Modbus med skruvplintar
INLEDNING
EXcon HMI Touch är en manöverpanel med pekskärm och användar-
vänligt grafiskt användargränssnitt, speciellt utvecklad för styrning av
ventilationsanläggningar. Panelen kommunicerar med EXcon via ett
Modbus-gränssnitt, vilket ger en enkel installation.
PRODUKTPROGRAM
Produkt
EXcon HMI Touch
HANTERING

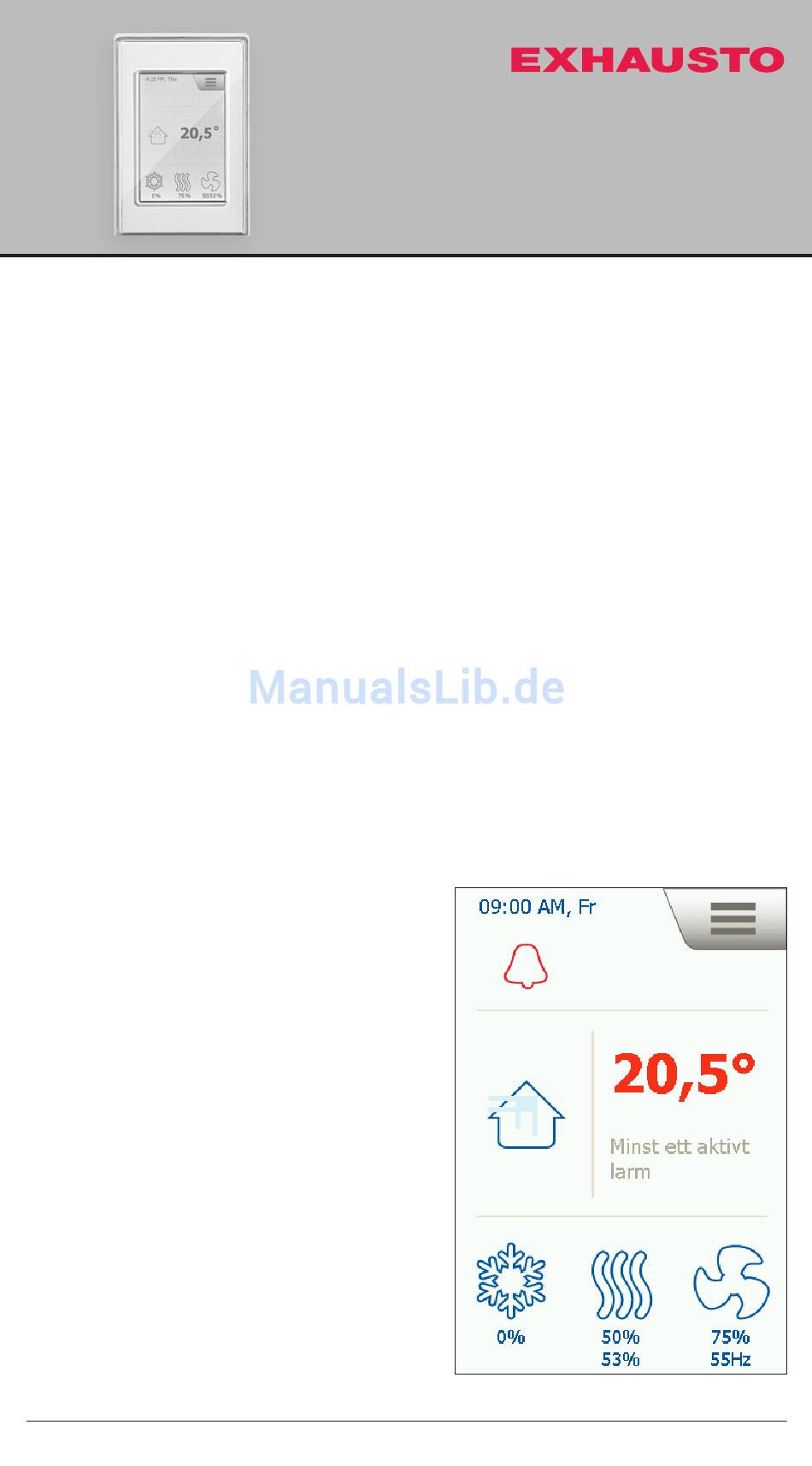

Om skärmspararen är aktiv behöver
du bara trycka på skärmen en gång
för att komma åt startskärmen.
Denna skärmbild ger dig åtkomst
till de grundläggande funktionerna
som fläkthastighet, temperatur och
inställning. Klockslag och veckodag
visas i skärmens översta rad. Under
detta visas en larmklocka, om ett
larm har aktiverats. Huset i skär-
mens mittsektion ger dig åtkomst
till en enkel översiktsbild med tem-
peraturer, luftflöden och filtertryck.
Temperaturen till höger om huset
anger temperaturens börvärde.
EXcon HMI Touch
Svenska
Typ
3,5" manöverpanel med pekskärm
© 2017 OJ Electronics A/S 41
