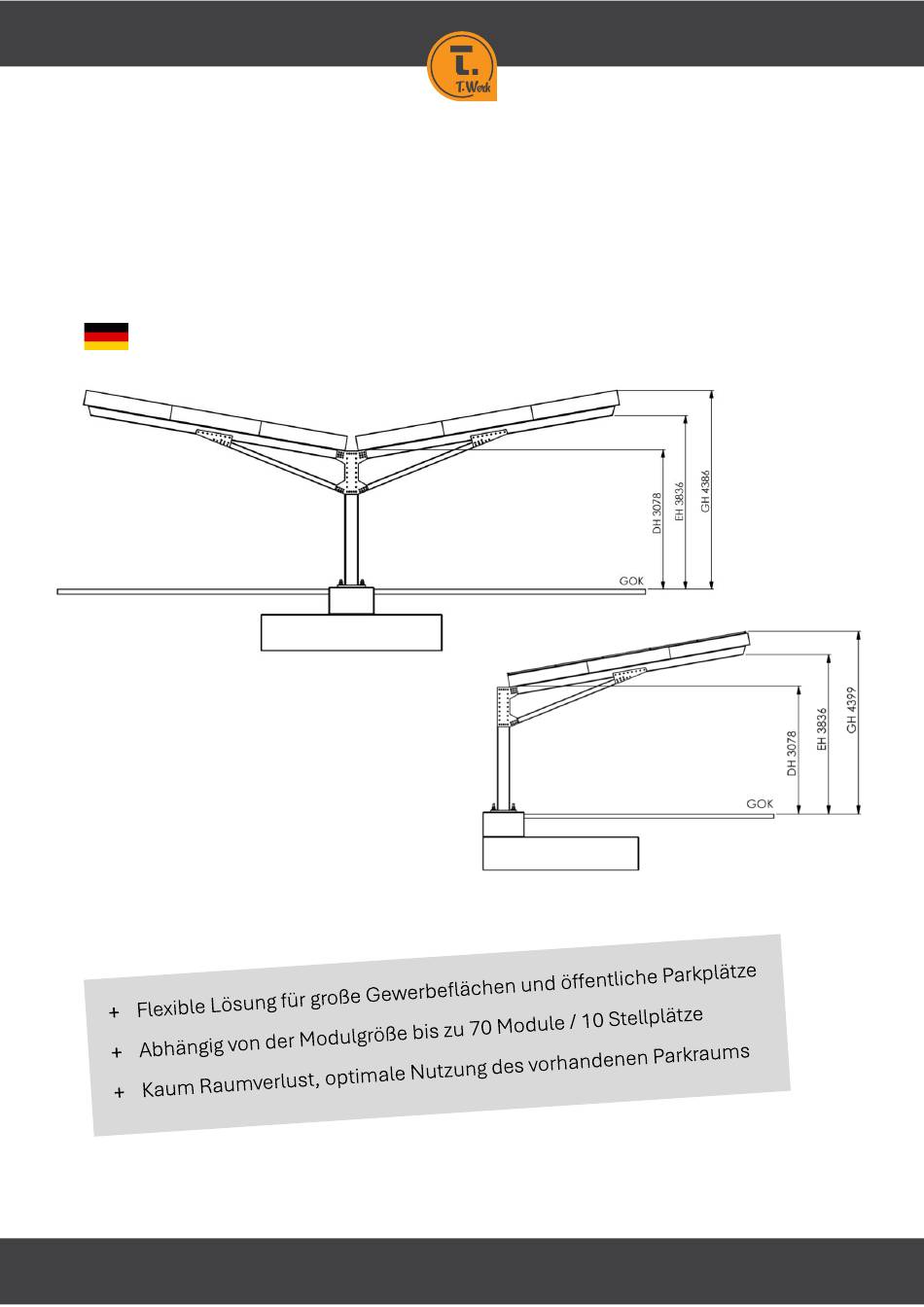

HELIOS Montagesystem
(Einlegesystem)
Original-Montageanleitung
ww.t-werk.eu
Seite 1 von 45
Inhaltsverzeichnis
loading

Verwandte Anleitungen für T.Werk HELIOS

Inhaltszusammenfassung für T.Werk HELIOS

  • Seite 1 HELIOS Montagesystem (Einlegesystem) Original-Montageanleitung ww.t-werk.eu Seite 1 von 45...
  • Seite 2 Hersteller: Kontakt: Tel.: +49 8283 997904-0 Fax.: +49 8283 997904-299 E-Mail: info@t-werk.eu www.t-werk.eu T.Werk GmbH Greisbacherstraße 6 D - 89331 Burgau HELIOS Montagesystem Original-Montageanleitung Deutsch Dokumentennummer: D409 Version 4 06.03.2026 ww.t-werk.eu Seite 2 von 45...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Gebrauch der Montageanleitung ..................4 Allgemeine Hinweise ......................4 Allgemeine Sicherheitshinweise ..................5 Garantiebedingungen ....................... 6 Aufbau des HELIOS Montagesystems ................8 Transport ........................17 Lagerung ........................17 Auspacken ........................18 Montieren ........................18 Wartung und Instandhaltung ................... 45 Demontage ........................

  • Seite 4: Gebrauch Der Montageanleitung

    1 Gebrauch der Montageanleitung Die Montageanleitung ist Bestandteil des HELIOS Montagesystems. Das Dokument enthält wichtige Hinweise zu allen Lebensphasen des Produktes, insbesondere zur Montage. Die Montageanleitung wendet sich an qualifiziertes Fachpersonal zur (De-)Montage und Wartung des HELIOS Montagesystems. Zum qualifizierten Fachpersonal gehören Personen, die auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie ihrer Kenntnisse der einschlägigen Normen die vorgegebenen...

  • Seite 5: Allgemeine Sicherheitshinweise

    Stellen Sie sicher, dass Sie die Montageanleitung vor Beginn der Montagearbeiten vollständig gelesen und verstanden haben. Führen Sie die Montage nach den Vorgaben der T.Werk GmbH - entsprechend dieser Montageanleitung - aus. Führen Sie die Planung nur dann aus, wenn Sie ein dafür qualifiziertes Fachpersonal sind.

  • Seite 6: Garantiebedingungen

    Wir garantieren Ihnen, dass bei ordnungsgemäßer Handhabung und Montage und unter normalen Anwendungs-, Betriebs- und Wartungsbedingungen, für einen Zeitraum von zwölf Jahren, ab dem Verkaufsdatum von der T.Werk GmbH, unsere Bauteile frei von Fehlern in Material und Verarbeitung sind. Sollte trotz ordnungsgemäßer Handhabung und Installation die Qualität eines Bauteiles nicht den Garantiebedingungen entsprechen oder ein Schaden auftreten, tauschen wir innerhalb der Garantiefrist das betroffene Bauteil aus oder sorgen umgehend für Ersatz.
  • Seite 7 Bauteile bzw. des an den Bauteilen zugrundeliegenden Vertrages. Aufrechnungen oder Zurückbehaltungsrechte sind nicht zulässig. T.Werk GmbH ist nicht haftbar für Zusatz- und Folgeschäden. Bei berechtigten Garantieanforderungen wenden Sie sich bitte umgehend schriftlich an die T.Werk GmbH beziehungsweise an Ihren autorisierten Verkäufer. Gesetzliche Gewährleistungs- oder Haftungsansprüche bleiben von dieser Garantieleistung unberührt.

  • Seite 8: Aufbau Des Helios Montagesystems

    5 Aufbau des HELIOS Montagesystems Eine Übersicht sämtlicher Komponenten des HELIOS Montagesystems ist in nachfolgender Tabelle aufgeführt. Abbildung Artikel-Nr. Bezeichnung Fundament-Set A002261 (Gewindestange M36 & Ankperplatte) HELIOS A002230 Grundpfosten geschw. HELIOS A002137 Binder L=5788mm HELIOS A002138 Stütze ww.t-werk.eu Seite 8 von 45...
  • Seite 9 HELIOS A002157 Kopfplatte beta HELIOS A002140 Kopfplatte gamma HELIOS A002139 Verbindungsplatte HELIOS A002211 Pfettenschuh Nonut ww.t-werk.eu Seite 9 von 45...
  • Seite 10 HELIOS A002226 Abdeckung (Grundpfosten) HELIOS A002227 Abdeckung (Binder) HELIOS A002141 Schwimmplatte HELIOS A002232 Ausgleichsplatte H=10mm HELIOS A002142 Ausgleichspatte H=5mm ww.t-werk.eu Seite 10 von 45...
  • Seite 11 HELIOS A002641 Z-Pfette HELIOS 14.1 A002642 Z-Pfette URANOS A002215 beta HELIOS A002318 Z-Pfetten Klammer kpl. ww.t-werk.eu Seite 11 von 45...
  • Seite 12 HELIOS A002263 Mittelk.-Set L=1.154mm EPDM- A002467 Modulabdichtung HELIOS A002310 Ortgangblech H=322mm HELIOS A002311 Ortgangblech H=325mm HELIOS A002312 Pultdachblech H=326mm ww.t-werk.eu Seite 12 von 45...
  • Seite 13 HELIOS A002314 Pultdachblech H=329mm A00XXXX (variiert je HELIOS nach Abdeckung Ausführung) L=XXXXmm HELIOS A002313/ Pultdachabschluss A002364 L=1.722mm/ 1.762mm HELIOS A002277 Eckverbindung *sinnblildliche Darstellung HELIOS A002308 Distanzstück ww.t-werk.eu Seite 13 von 45...
  • Seite 14 *sinnblildliche Darstellung HELIOS A002252 Winkel A000978 Sechskantschraube M16x40 A2 Unterlegscheibe A000579 17 A2 Flanschmutter mit A000980 Sperrverzahnung M16 A2 Sechskantmutter A002234 M36 A2 ww.t-werk.eu Seite 14 von 45...
  • Seite 15 Gewindeform- A002143 schraube nonut TDBL *sinnblildliche Darstellung Bohrschraube A001804 4,8x22mm A2 *sinnblildliche Darstellung SMS-Schraube A002231 M10x30mm A2 Dichtband PUR A002038 1,5-20mm Bauteile für optionale Entwässerungssystem HELIOS Regenrinne A002652 6500mm mit Auslass ww.t-werk.eu Seite 15 von 45...
  • Seite 16 HELIOS Regenrinne A002653 6500mm ohne Auslass HELIOS Verbinder A002654 für Regenrinne 200mm HELIOS Steckboden A002655 für Regenrinne HELIOS Winkel für A002253 Regenrinne HELIOS Fallrohr für A002657 Regenrinne 2000mm ww.t-werk.eu Seite 16 von 45...

  • Seite 17: Transport

    4,8x9,5mm Alu/A2 6 Transport Für den Transport des HELIOS Montagesystems werden die HELIOS Profile zu Bunden entsprechend der Länge der Profile verpackt und verzurrt. Das Kleinmaterial des HELIOS Montagesystems wird in Kartons kommissioniert und diese dann gemeinsam auf Paletten verpackt, foliert und verzurrt.

  • Seite 18: Auspacken

    Entnehmen Sie nun das Montagematerial. Kontrollieren Sie das erhaltene Montagematerial unmittelbar nach dem Erhalt auf Vollständigkeit sowie auf mögliche Beschädigung durch den Transport. Kontaktieren Sie im Fall eines Mangels umgehend die T.Werk GmbH. 9 Montieren Für die Montage werden folgende Werkzeuge benötigt:...
  • Seite 19 Ankerplatte für Fundament) werden vorab durch die T.Werk GmbH geliefert. Die Ausführung der Fundamente erfolgt durch einen vom Kunden beauftragten Tiefbauunternehmer gemäß den von der T.Werk GmbH bereitgestellten technischen Vorgaben und Ausführungsunterlagen. Montage Kragarm beta/gamma Montage der Kragarme erfolgt ausschließlich im liegenden Zustand!
  • Seite 20 Art.-Nr. Beschreibung HELIOS Grundpfosten A002230 geschw. A002157/ HELIOS Kopfplatte beta/ A002140 HELIOS Kopfplatte gamma A002143 Gewindeformschraube nonut • Legen Sie die Kopfplatte mittig und plan auf den oberen Abschluss des Grundpfostens. Die Bohrlöcher müssen fluchten. Fixieren Sie die Platte von Hand oder mit •...
  • Seite 21 Art.-Nr. Beschreibung HELIOS Grundpfosten A002230 geschw. A002157/ HELIOS Kopfplatte beta/ A002140 HELIOS Kopfplatte gamma A002137 HELIOS Binder L=5788mm A002143 Gewindeformschraube nonut • Fädeln Sie den Binder von der Seite zwischen die beiden Kopfplatten ein. Korrekte Positionierung des Binder! • Achten Sie darauf, dass der Binder nicht verkantet und sauber in die vorgesehenen Aufnahmen der Kopfplatten gleitet.
  • Seite 22 Art.-Nr. Beschreibung HELIOS Grundpfosten A002230 geschw. A002157/ HELIOS Kopfplatte beta/ A002140 HELIOS Kopfplatte gamma A002138 HELIOS Stütze A002143 Gewindeformschraube nonut • Fädeln Sie die Stütze von der Seite zwischen die beiden Kopfplatten ein. Korrekte Positionierung der Stütze! • Achten Sie darauf, dass die Stütze nicht verkantet und sauber in die vorgesehenen Aufnahmen der Kopfplatten gleitet.
  • Seite 23 Art.-Nr. Beschreibung A002137 HELIOS Binder L=5788mm A002138 HELIOS Stütze A002139 HELIOS Verbindungsplatte A002143 Gewindeformschraube nonut • Legen Sie die Verbindungsplatte (Bohrlöcher fluchtend) auf den Binder und die Stütze Nonut-Schrauben senkrecht und • gleichmäßig durch die Verbindungsplatte in den Binder und in die Stütze eindrehen (Ober- und Unterseite).
  • Seite 24 Art.-Nr. Beschreibung A002137 HELIOS Binder L=5788mm A002211 HELIOS Pfettenschuh nonut A002143 Gewindeformschraube nonut Achten Sie auf die korrekte Positionierung der Pfettenschuhe! • Setzen Sie den Pfettenschuh an die vorgesehene Bohrung des Binders. Achten Sie darauf, dass die Bohrungen • fluchten und der Pfettenschuh plan aufliegt.
  • Seite 25 A002137 HELIOS Binder L=5788mm HELIOS b/g Abdeckung A002226 Grundpfosten A002227 HELIOS Abdeckung Binder Drücken Sie die HELIOS Abdeckung • „Grundpfosten“ in den Grundpfosten oben ein. • Drücken Sie die HELIOS Abdeckung(en) „Binder„ in den/die Binder seitlich ein. ww.t-werk.eu Seite 25 von 45...
  • Seite 26 Art.-Nr. Beschreibung A002137 HELIOS Binder L=5788mm A002138 HELIOS Stütze A002139 HELIOS Verbindungsplatte • Bringen Sie den Schlupf an der gekennzeichneten Stelle an, um den Kragarm sicher aufrichten zu können. Halten Sie sich unbedingt an die Positionierungsangaben für den Schlupf! Eine falsche Anbringung kann zu Beschädigungen am Kragarm führen.
  • Seite 27 Art.-Nr. Beschreibung HELIOS Grundpfosten A002230 geschw. HELIOS Ausgleichsplatte A002232 H=10mm HELIOS Ausgleichsplatte A002142 H=5mm Optional sind Ausgleichsplatten in • verschiedenen Dicken (5mm und 10mm) zu verwenden, um Höhenunterschiede der Fundamente zueinander auszugleichen. ww.t-werk.eu Seite 27 von 45...
  • Seite 28 Art.-Nr. Beschreibung HELIOS Grundpfosten A002230 geschw. A002141 HELIOS Schwimmplatte A002234 Sechskantmutter M36 • Anschließend wird der Kragarm auf das Fundament montiert. Die Befestigung erfolgt dabei mithilfe der Schwimmplatten und zwei M36-Muttern (1460 Nm). • Richten Sie alle Kragarme zueinander aus (Laser).
  • Seite 29 Art.-Nr. Beschreibung HELIOS Z-Pfette 7.000mm A002641 14.1 HELIOS Z-Pfette 7.000mm 14.1 A002642 A002231 SMS-Schraube M10x30mm 81mm 89mm Die Pfetten werden nach dem Mehrfeldträgerprinzip angeordnet. Die Z-Pfetten im Außenbereich (Anfang und Ende des Carports) besitzen eine Materialstärke von 4 mm, im Innenbereich beträgt die Stärke 3 mm.
  • Seite 30 Art.-Nr. Beschreibung A002211 HELIOS Pfettenschuh nonut HELIOS Z-Pfette 7.000mm 14.1 A002642 Sechskantschraube M16x40 A000978 A000579 Unterlegscheibe 17 A2 A000980 Flanschmutter M16 A2 • Befestigen Sie die Z-Pfetten mittels der Sechskantschrauben M16x40, Beilagscheiben 17 A2 und der Flanschmuttern M16 A2. Anzugsdrehmoment M16 Sechskantschraube 135Nm ww.t-werk.eu...
  • Seite 31 Art.-Nr. Beschreibung A002641 HELIOS Z-Pfette 7.000mm 14.1 3mm/4mm A002642 A002215 URANOS beta 5.860mm 120mm HELIOS Z-Pfette Klammern- A002318 • Legen Sie die erste URANOS-Schiene gemäß der in der Systemzeichnung angegebenem Abstand auf die Z-Pfetten. • Befestigen Sie anschließend die vormontierten HELIOS Z-Pfetten-...
  • Seite 32 Art.-Nr. Beschreibung HELIOS Z-Pfette 7.000mm 14.1 A002642 HELIOS Distanzstück für A002308 Abdeckung A001804 Bohrschraube 4,8x22mm A002215 URANOS beta 5.860mm • Auf dem Überstand zwischen der äußeren Kante der Z-Pfette und der ersten und letzten URANOS beta Schiene werden Distanzstücke gemäß dem Abstand in der Systemzeichnung montiert.
  • Seite 33 Art.-Nr. Beschreibung A002641 HELIOS Z-Pfette 7.000mm Abstand siehe Systemzeichnung 3mm/4mm 14.1 A002642 A002252 HELIOS Winkel A001804 Bohrschraube 4,8x22mm • Montieren Sie die Winkel entsprechend den in der Systemzeichnung angegebenen Abständen (alle 1m) an der äußeren Z- Pfettenreihe des Pultdachs. •...
  • Seite 34 Art.-Nr. Beschreibung A002215 URANOS beta 5.860mm A0XXXXX HELIOS Abdeckung L=XXmm A001804 Bohrschraube 4,8x22mm • Legen Sie die Abdeckung auf die bereits montierten Distanzen, richten Sie sie bündig zur URANOS-Schiene aus und schieben Sie sie bis an den Steg des URANOS Profils.
  • Seite 35 A002652 mit Auslass HELIOS Regenrinne 6500mm A002653 ohne Auslass A002253 HELIOS Winkel für RR • Legen Sie die Winkel entlang der ersten Z- Pfettenreihe im unten angegebenen Abstand. Beta = ca. 0,5 m (gegenüberliegend versetzt) Gamma = ca. 0,5 m Im Bereich des Auslaufs ist ein zusätzlicher...
  • Seite 36 Beschreibung HELIOS Regenrinne 6500mm A002652 mit Auslass HELIOS Regenrinne 6500mm A002653 mittig mittig ohne Auslass HELIOS Verbinder für RR A002654 200mm A002655 HELIOS Steckboden für RR Green Tube Flex Kleber 310M Verbinder A002660 Classic CAP Blindnieten 4.8 x 9.5 mm...
  • Seite 37 Art.-Nr. Beschreibung A002215 URANOS beta 5.860mm A0XXXXX HELIOS Abdeckung L=XXmm HELIOS Mittelk. Set A002263 L=1.154mm • Das erste Modul ist mit einem Abstand von 45mm zur Außenkante der URANOS- Schiene zwischen beiden Schienen zu positionieren. • Das Mittelklemmenleisten Set wird zunächst nur auf einer Seite des Moduls...
  • Seite 38 Art.-Nr. Beschreibung A002215 URANOS beta 5.860mm A002467 EPDM-Modulabdichtung HELIOS Mittelk. Set A002263 L=1.154mm • Legen Sie das zweite Modul in der Reihe mit einem Abstand von 20 mm (Montagehilfe) an das Erste und montieren wie in Schritt 20 das Mittelklemmleisten- Set auf einer Seite.
  • Seite 39 Art.-Nr. Beschreibung A002215 URANOS beta 5.860mm A002313/ HELIOS Pultdachabschluss A002364 L=1.722mm/1.762mm A001804 Bohrschraube 4,8x22mm A002038 Dichtband PUR 1,5-50mm • Legen Sie das Pultdachabschluss auf die URANOS-Schienen und schieben Sie es bis an den Modulrahmen. Um eine optimale Dichtigkeit zu erreichen, bringen Sie ein Dichtband auf dem Modulrahmen an und drücken Sie den...
  • Seite 40 Art.-Nr. Beschreibung A0XXXXX HELIOS Abdeckung L=XXmm HELIOS Ortgangblech A002310 bündig H=322mm HELIOS Ortgangblech A002311 H=325mm A001804 Bohrschraube 4,8x22mm 100mm Bei der Montage der seitlichen Verblechung ist zu beachten, dass die Bleche nicht identisch sind! Die jeweiligen Bleche vor der Montage eindeutig...
  • Seite 41 Art.-Nr. Beschreibung A0XXXXX HELIOS Abdeckung L=XXmm HELIOS Ortgangblech A002310 H=322mm HELIOS Pultdachabdeckung A002312 H=326mm Abstand ca. 0,5m A001804 Bohrschraube 4,8x22mm Bei der Montage der Verblechung ist zu beachten, dass die Bleche nicht identisch sind! bündig Die jeweiligen Bleche vor der Montage eindeutig...
  • Seite 42 Art.-Nr. Beschreibung A002277 HELIOS Eckverbindung A001804 Bohrschraube 4,8x22mm • Zur Versteifung der Ecken wird ein Eckverbinder an die Innenseiten eingesetzt. • Diese werden von unten mit jeweils einer Bohrschraube pro Seite von unten und stirnseitig mit jeweils zwei Bohrschrauben untereinander in gleichmäßigem, optisch ansprechendem Abstand mit Bohrschrauben befestigt.
  • Seite 43 Art.-Nr. Beschreibung A002313/ HELIOS Pultdachabschluss A002364 L=1.722mm/1.762mm HELIOS Pultdachblech A002312 H=326mm A001804 Bohrschraube 4,8x22mm • Setzen Sie die weiteren Bleche gemäß dem in der Systemzeichnung angegebenen Abstand auf den Pultdachabschluss und verschrauben diese zusammen von oben (alle 0,5m). Das letzte Blech muss am Ende des Carports wieder bündig mit der bereits vormontierten...
  • Seite 44 Art.-Nr. Beschreibung A002313/ HELIOS Pultdachabschluss A002364 L=1.722mm/1.762mm HELIOS Pultdachblech A002312 H=326mm HELIOS Pultdachblech A002314 H=329mm A002252 HELIOS Winkel A001804 Bohrschraube 4,8x22mm • Nach Abschluss der Montage der ersten Blechlage werden die weiteren, unterschiedlich ausgeführten Bleche aufgesetzt, jeweils mittig ausgerichtet und von oben mit jeweils vier Bohrschrauben im Abstand von ca.

  • Seite 45: Wartung Und Instandhaltung

    Tauschen Sie beschädigte Komponenten schnellstmöglich durch funktionsfähige Bauteile aus. Wenden sie sich hierzu an die T.Werk GmbH. 11 Demontage Demontieren Sie das HELIOS Montagesystem in umgekehrter Aufbaureihenfolge. Führen Sie dazu die Montageschritte aus dem Kapitel Montage ausgehend vom letztgenannten bis zum erstgenannten Aspekt durch.
