T.Werk HELIOS Originalmontageanleitung

Trapezblech
Vorschau ausblenden Andere Handbücher für HELIOS:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

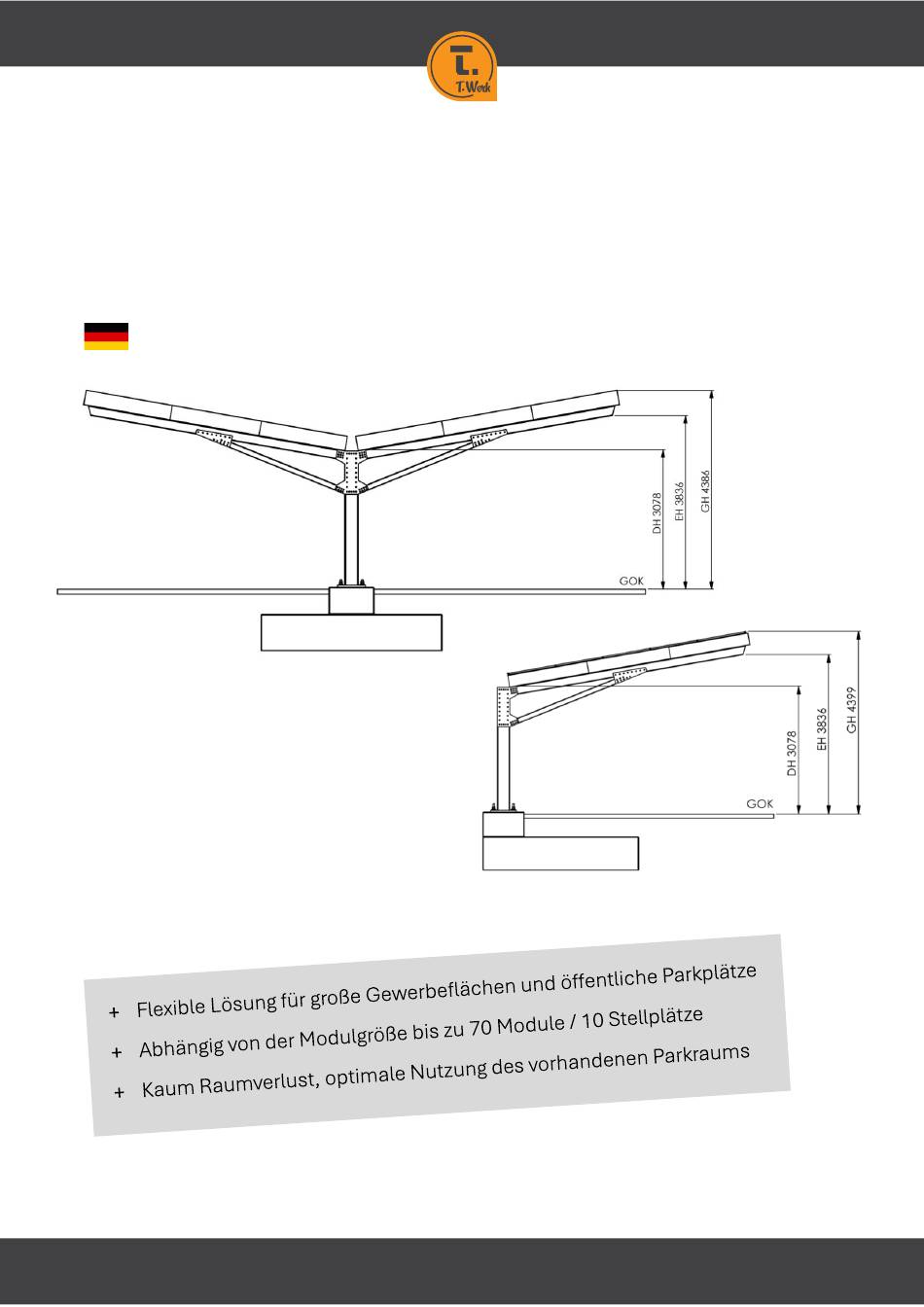

HELIOS Montagesystem
(Trapezblech)
Original-Montageanleitung
www.t-werk.eu
Seite 1 von 43
Inhaltsverzeichnis
loading

Verwandte Anleitungen für T.Werk HELIOS

Inhaltszusammenfassung für T.Werk HELIOS

  • Seite 1 HELIOS Montagesystem (Trapezblech) Original-Montageanleitung www.t-werk.eu Seite 1 von 43...
  • Seite 2 Hersteller: Kontakt: Tel.: +49 8283 997904-0 Fax.: +49 8283 997904-299 E-Mail: info@t-werk.eu www.t-werk.eu T.Werk GmbH Greisbacherstraße 6 D - 89331 Burgau HELIOS Montagesystem Original-Montageanleitung Deutsch Dokumentennummer: D409 Version 2 16.02.2025 www.t-werk.eu Seite 2 von 43...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Gebrauch der Montageanleitung ..................4 Allgemeine Hinweise ......................4 Allgemeine Sicherheitshinweise ..................5 Garantiebedingungen ....................... 6 Aufbau des HELIOS Montagesystems ................8 Transport ........................17 Lagerung ........................17 Auspacken ........................17 Montage ........................18 Wartung und Instandhaltung ................... 43 Demontage ........................

  • Seite 4: Gebrauch Der Montageanleitung

    1 Gebrauch der Montageanleitung Die Montageanleitung ist Bestandteil des HELIOS Montagesystems. Das Dokument enthält wichtige Hinweise zu allen Lebensphasen des Produktes, insbesondere zur Montage. Die Montageanleitung wendet sich an qualifiziertes Fachpersonal zur (De-)Montage und Wartung des HELIOS Montagesystems. Zum qualifizierten Fachpersonal gehören Personen, die auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen sowie ihrer Kenntnisse der einschlägigen Normen die vorgegebenen...

  • Seite 5: Allgemeine Sicherheitshinweise

    Stellen Sie sicher, dass Sie die Montageanleitung vor Beginn der Montagearbeiten vollständig gelesen und verstanden haben. Führen Sie die Montage nach den Vorgaben der T.Werk GmbH - entsprechend dieser Montageanleitung - aus. Führen Sie die Planung nur dann aus, wenn Sie ein dafür qualifiziertes Fachpersonal sind.

  • Seite 6: Garantiebedingungen

    Wir garantieren Ihnen, dass bei ordnungsgemäßer Handhabung und Montage und unter normalen Anwendungs-, Betriebs- und Wartungsbedingungen, für einen Zeitraum von zwölf Jahren, ab dem Verkaufsdatum von der T.Werk GmbH, unsere Bauteile frei von Fehlern in Material und Verarbeitung sind. Sollte trotz ordnungsgemäßer Handhabung und Installation die Qualität eines Bauteiles nicht den Garantiebedingungen entsprechen oder ein Schaden auftreten, tauschen wir innerhalb der Garantiefrist das betroffene Bauteil aus oder sorgen umgehend für Ersatz.
  • Seite 7 Bauteile bzw. des an den Bauteilen zugrundeliegenden Vertrages. Aufrechnungen oder Zurückbehaltungsrechte sind nicht zulässig. T.Werk GmbH ist nicht haftbar für Zusatz- und Folgeschäden. Bei berechtigten Garantieanforderungen wenden Sie sich bitte umgehend schriftlich an die T.Werk GmbH beziehungsweise an Ihren autorisierten Verkäufer. Gesetzliche Gewährleistungs- oder Haftungsansprüche bleiben von dieser Garantieleistung unberührt.

  • Seite 8: Aufbau Des Helios Montagesystems

    5 Aufbau des HELIOS Montagesystems Eine Übersicht sämtlicher Komponenten des HELIOS Montagesystems ist in nachfolgender Tabelle aufgeführt. Abbildung Artikel-Nr. Bezeichnung Fundament-Set A002261 (Gewindestange M36 & Ankperplatte) HELIOS A002230 Grundpfosten geschw. HELIOS A002137 Binder L=5788mm A002138 HELIOS Stütze www.t-werk.eu Seite 8 von 43...
  • Seite 9 HELIOS A002157 Kopfplatte beta HELIOS A002140 Kopfplatte gamma HELIOS A002139 Verbindungsplatte HELIOS A002211 Pfettenschuh nonut www.t-werk.eu Seite 9 von 43...
  • Seite 10 HELIOS A002226 Abdeckung (Grundpfosten) HELIOS A002227 Abdeckung (Binder) HELIOS A002141 Schwimmplatte HELIOS A002232 Ausgleichsplatte H=10mm A002142 HELIOS Ausgleichspatte H=5mm www.t-werk.eu Seite 10 von 43...
  • Seite 11 HELIOS A002212 Z-Pfette 7.000mm HELIOS Trapezblech A002229 5.860mm HELIOS Ortgang- Pultdach- A002244 verblechung H=286mm HELIOS Ortgang- Pultdach- A002245 verblechung H=283mm www.t-werk.eu Seite 11 von 43...
  • Seite 12 HELIOS A002277 Eckverbindung *sinnblildliche Darstellung HELIOS A002252 Winkel CHRONOS A000311 Trapezprofil 120mm *sinnblildliche Darstellung EPDM CHRONOS A000426 Dichtung 120mm CHRONOS A002066 Endklemmen Set 30&35 alpha www.t-werk.eu Seite 12 von 43...
  • Seite 13 CHRONOS A001937 Mittelklemmen Set Sechskantschraube A000978 M16x40 A2 Unterlegscheibe A000579 17 A2 Flanschmutter mit A000980 Sperrverzahnung M16 A2 Sechskantmutter A002234 M36 A2 www.t-werk.eu Seite 13 von 43...
  • Seite 14 Gewindeform- A002143 schraube nonut TDBL *sinnblildliche Darstellung Bohrschraube A001804 4,8x22mm A2 *sinnblildliche Darstellung Bohrschraube A001803 5,5x65mm A2 *sinnblildliche Darstellung Dünnblechschraube A000048 6,0x25 A2 *sinnblildliche Darstellung SMS-Schraube A002231 M10x30mm A2 www.t-werk.eu Seite 14 von 43...
  • Seite 15 A001567 Ausgleichsprofil 30mm schwarz A002051 Kalotte S35/207 Bauteile für optionale Entwässerungssystem HELIOS Regenrinne A002652 6500mm mit Auslass HELIOS Regenrinne A002653 6500mm ohne Auslass HELIOS Verbinder A002654 für Regenrinne 200mm www.t-werk.eu Seite 15 von 43...
  • Seite 16 HELIOS Steckboden A002655 für Regenrinne HELIOS Winkel für A002253 Regenrinne HELIOS Fallrohr für A002657 Regenrinne 2000mm Green Tube Flex A002660 Kleber 310M Classic *sinnblildliche Darstellung CAP Blindniete A001487 4,8x9,5mm Alu/A2 www.t-werk.eu Seite 16 von 43...

  • Seite 17: Transport

    6 Transport Für den Transport des HELIOS Montagesystems werden die HELIOS Profile zu Bünde entsprechend der Länge der Profile verpackt und verzurrt. Das Kleinmaterial des HELIOS Montagesystems wird in Kartons kommissioniert und diese dann gemeinsam auf Paletten verpackt, foliert und verzurrt.

  • Seite 18: Montage

    9 Montage Für die Montage werden folgende Werkzeuge benötigt: Autokran Schlupf Montageböcke o.ä Akkuschrauber, Steckschlüsselsatz (SW16, SW17, SW24) Gabelschlüssel, Ringschlüssel (SW17, SW24, SW55) Innensechskantschlüssel (SW6) Bit-Satz Torx-Satz Maßband, Wasserwaage Richtschnur, Laser Leiter, Hebehilfe für Module Blechschere und Nietzange (Entwässerung) Persönliche Schutzausrüstung www.t-werk.eu Seite 18 von 43...
  • Seite 19 Ankerplatte für Fundament) werden vorab durch die T.Werk GmbH geliefert. Die Ausführung der Fundamente erfolgt durch einen vom Kunden beauftragten Tiefbauunternehmer gemäß den von der T.Werk GmbH bereitgestellten technischen Vorgaben und Ausführungsunterlagen. Montage Kragarm beta/gamma Montage der Kragarme erfolgt ausschließlich im liegenden Zustand!
  • Seite 20 Art.-Nr. Beschreibung HELIOS Grundpfosten A002230 geschw. A002157/ HELIOS Kopfplatte beta/ A002140 HELIOS Kopfplatte gamma A002143 Gewindeformschraube nonut • Legen Sie die Kopfplatte mittig und plan auf den oberen Abschluss des Grundpfostens. Die Bohrlöcher müssen fluchten. Fixieren Sie die Platte von Hand oder mit •...
  • Seite 21 Art.-Nr. Beschreibung HELIOS Grundpfosten A002230 geschw. A002157/ HELIOS Kopfplatte beta/ A002140 HELIOS Kopfplatte gamma A002137 HELIOS Binder L=5788mm A002143 Gewindeformschraube nonut • Fädeln Sie den Binder von der Seite zwischen die beiden Kopfplatten ein. Korrekte Positionierung des Binder! • Achten Sie darauf, dass der Binder nicht verkantet und sauber in die vorgesehenen Aufnahmen der Kopfplatten gleitet.
  • Seite 22 Art.-Nr. Beschreibung HELIOS Grundpfosten A002230 geschw. A002157/ HELIOS Kopfplatte beta/ A002140 HELIOS Kopfplatte gamma A002138 HELIOS Stütze A002143 Gewindeformschraube nonut • Fädeln Sie die Stütze von der Seite zwischen die beiden Kopfplatten ein. Korrekte Positionierung der Stütze! • Achten Sie darauf, dass die Stütze nicht verkantet und sauber in die vorgesehenen Aufnahmen der Kopfplatten gleitet.
  • Seite 23 Art.-Nr. Beschreibung A002137 HELIOS Binder L=5788mm A002138 HELIOS Stütze A002139 HELIOS Verbindungsplatte A002143 Gewindeformschraube nonut • Legen Sie die Verbindungsplatte (Bohrlöcher fluchtend) auf den Binder und die Stütze Nonut-Schrauben senkrecht und • gleichmäßig durch die Verbindungsplatte in den Binder und in die Stütze eindrehen (Ober- und Unterseite).
  • Seite 24 Art.-Nr. Beschreibung A002137 HELIOS Binder L=5788mm A002211 HELIOS Pfettenschuh nonut A002143 Gewindeformschraube nonut Achten Sie auf die korrekte Positionierung der Pfettenschuhe Setzen Sie den Pfettenschuh an die • vorgesehene Bohrung des Binders. • Achten Sie darauf, dass die Bohrungen fluchten und der Pfettenschuh plan aufliegt.
  • Seite 25 A002137 HELIOS Binder L=5788mm HELIOS b/g Abdeckung A002226 Grundpfosten A002227 HELIOS Abdeckung Binder Drücken Sie die HELIOS Abdeckung • „Grundpfosten“ in den Grundpfosten oben ein. • Drücken Sie die HELIOS Abdeckung(en) „Binder„ in den/die Binder seitlich ein. www.t-werk.eu Seite 25 von 43...
  • Seite 26 Art.-Nr. Beschreibung A002137 HELIOS Binder L=5788mm A002138 HELIOS Stütze A002139 HELIOS Verbindungsplatte • Bringen Sie den Schlupf an der gekennzeichneten Stelle an, um den Kragarm sicher aufrichten zu können. Halten Sie sich unbedingt an die Positionierungsangaben für den Schlupf! Eine falsche Anbringung kann zu Beschädigungen am Kragarm führen.
  • Seite 27 Art.-Nr. Beschreibung HELIOS Grundpfosten A002230 geschw. HELIOS Ausgleichsplatte A002232 H=10mm HELIOS Ausgleichsplatte A002142 H=5mm Optional sind Ausgleichsplatten in • verschiedenen Dicken (5mm und 10mm) zu verwenden, um Höhenunterschiede der Fundamente zueinander auszugleichen. www.t-werk.eu Seite 27 von 43...
  • Seite 28 Art.-Nr. Beschreibung HELIOS Grundpfosten A002230 geschw. A002141 HELIOS Schwimmplatte A002234 Sechskantmutter M36 • Anschließend wird der Kragarm auf das Fundament montiert. Die Befestigung erfolgt dabei mithilfe der Schwimmplatten und zwei M36-Muttern (1460Nm). • Richten Sie alle Kragarme zueinander aus (Laser).
  • Seite 29 Schritt 12 optional! Art.-Nr. Beschreibung A002212 HELIOS Z-Pfette 7.000mm A002231 SMS-Schraube M10x30mm • Die Z-Pfetten werden stoßweise überlappend montiert (siehe Bohrbild). • Verschachteltes Pfettenpaar zusammen an den Pfettenschuh anlegen. • Zur Erleichterung der Montage, Positionieren Sie die SMS Schraube in dem Langloch mittig im Pfettenschuh.
  • Seite 30 Art.-Nr. Beschreibung A002211 HELIOS Pfettenschuh nonut A002212 HELIOS Z-Pfette 7.000mm Sechskantschraube M16x40 A000978 A000579 Unterlegscheibe 17 A2 A000980 Flanschmutter M16 A2 • Befestigen Sie die Z-Pfetten mittels der Sechskantschrauben M16x40, Beilagscheiben 17 A2 und der Flanschmuttern M16 A2. Anzugsdrehmoment M16 Sechskantschraube 135Nm www.t-werk.eu...
  • Seite 31 Art.-Nr. Beschreibung A002212 HELIOS Z-Pfette 7.000mm A002252 HELIOS Winkel Abstand siehe Systemzeichnung A001804 Bohrschraube 4,8x22mm • Montieren Sie die Winkel entsprechend den in der Systemzeichnung angegebenen Abständen an der äußeren Z-Pfettenreihe des Pultdachs. • Verschrauben Sie jeden Winkel von hinten und oben mit Bohrschrauben an der Z- Pfette.
  • Seite 32 Art.-Nr. Beschreibung A002212 HELIOS Z-Pfette 7.000mm HELIOS Trapezblech A002229 5.860mm A001803 Bohrschraube 5,5x65mm A002051 Kalotte S35/207 bündig • Der Abstand zwischen der ersten Z-Pfette und der Außenkante des Trapezblechs beträgt 120 mm. Trapezblech und Z- Pfetten sind seitlich bündig auszurichten. •...
  • Seite 33 Art.-Nr. Beschreibung HELIOS Trapezblech 30/34 A002229 5.860mm ´5 A001803 Bohrschraube 5,5x65mm A002051 Kalotte S35/207 • Die Grundbefestigung des Trapezblechs First/Traufe erfolgt an First und Traufe durch Verschraubung jeder Hochsicke unter Verwendung einer Bohrschraube mit Kalotte. 300mm Firstverschraubung an der vorletzten Z-Pfette •...
  • Seite 34 A002652 mit Auslass HELIOS Regenrinne 6500mm A002653 ohne Auslass A002253 HELIOS Winkel für RR • Fädeln Sie die Winkel entlang der Hochsicken des Trapezblechs an der vordersten Z-Pfette ein. Der Startpunkt befindet sich an der ersten vollständig ausgebildeten Hochsicke des Trapezblechs.
  • Seite 35 Beschreibung HELIOS Regenrinne 6500mm A002652 mit Auslass HELIOS Regenrinne 6500mm A002653 mittig mittig ohne Auslass HELIOS Verbinder für RR A002654 200mm A002655 HELIOS Steckboden für RR Green Tube Flex Kleber 310M Verbinder A002660 Classic CAP blind rivet 4.8 x 9.5 mm...
  • Seite 36 Art.-Nr. Beschreibung HELIOS Trapezblech A002229 5.860mm HELIOS Ortgang- A002245 Pultdachverblechung H=283mm A001804 Bohrschraube 4,8x22mm bündig Bei der Montage der Verblechung ist zu beachten, dass die Bleche nicht identisch sind! Bitte die jeweiligen Bleche vor der Montage bündig eindeutig (Systemzeichnung und Artikelnummer) zuordnen und in der unten angegebenen Reihenfolge montieren.
  • Seite 37 HELIOS Ortgang- A002245 Pultdachverblechung H=283mm A001804 Bohrschraube 4,8x22mm • Um die Ortgangverblechung abzuschließen, ist das nächste HELIOS Pultdach-Ortgangblech (unterschiedliche Ausführung) mit Überlappung auf die zuvor montierten Bleche aufzuschieben und entsprechend zu verschrauben (vier Bohrschrauben im Abstand von ca. 0,5m). •...
  • Seite 38 Art.-Nr. Beschreibung HELIOS Ortgang- A002245 Pultdachverblechung A002277 HELIOS Eckverbindung A001804 Bohrschraube 4,8x22mm • Zur Versteifung der Ecken wird ein Eckverbinder an die Innenseiten eingesetzt. • Diese werden von unten mit jeweils einer Bohrschraube pro Seite von unten und stirnseitig mit jeweils zwei Bohrschrauben untereinander in gleichmäßigem, optisch...
  • Seite 39 Art.-Nr. Beschreibung HELIOS Trapezblech A002229 5.860mm HELIOS Ortgang- A002245 Pultdachverblechung H=283mm A001804 Bohrschraube 4,8x22mm • Setzen Sie die weiteren Bleche gemäß dem in der Systemzeichnung angegebenen Abstand auf und verschrauben diese von oben mittels Bohrschrauben (vier Bohrschrauben im Abstand von ca. 0,5m).
  • Seite 40 Art.-Nr. Beschreibung HELIOS Ortgang- A002244 Pultdachverblechung H=286mm A002252 HELIOS Winkel A001804 Bohrschraube 4,8x22mm • Nach Abschluss der Montage der ersten Blechlage werden die weiteren, unterschiedlich ausgeführten Bleche aufgesetzt, jeweils mittig ausgerichtet und von oben mit jeweils vier Bohrschrauben im Abstand von ca. 0,5m befestigt.
  • Seite 41 Art.-Nr. Beschreibung HELIOS Trapezblech A002229 5.860mm CHRONOS Trapezprofil A0000311 120mm EPDM CHRONOS Dichtung A000426 120mm Dünnblechschraube 6,0x25 A000048 • Entnehmen Sie dem Datenblatt des jeweiligen Moduls den angegebenen Klemmbereich. • In der Systemzeichnung ist der Abstand des ersten CHRONOS-Trapezprofils zur Außenkante sowie die Abstände der Profile...
  • Seite 42 Art.-Nr. Beschreibung CHRONOS Trapezprofil A000311 120mm CHRONOS EK-Set 30&35 A002066 alpha A001937 CHRONOS Mittelk.-Set 3.0 Ausgleichsprofil 30mm A001567 schwarz • Legen Sie das Modul mit einem Abstand von 35mm zur Kante des CHRONOS Trapezprofils auf, clippen Sie das Endklemmen-Set in das Trapezprofil ein und ziehen Sie die Schraube fest.

  • Seite 43: Wartung Und Instandhaltung

    Tauschen Sie beschädigte Komponenten schnellstmöglich durch funktionsfähige Bauteile aus. Wenden sie sich hierzu an die T.Werk GmbH. 11 Demontage Demontieren Sie das HELIOS Montagesystem in umgekehrter Aufbaureihenfolge. Führen Sie dazu die Montageschritte aus dem Kapitel Montage ausgehend vom letztgenannten bis zum erstgenannten Aspekt durch.
