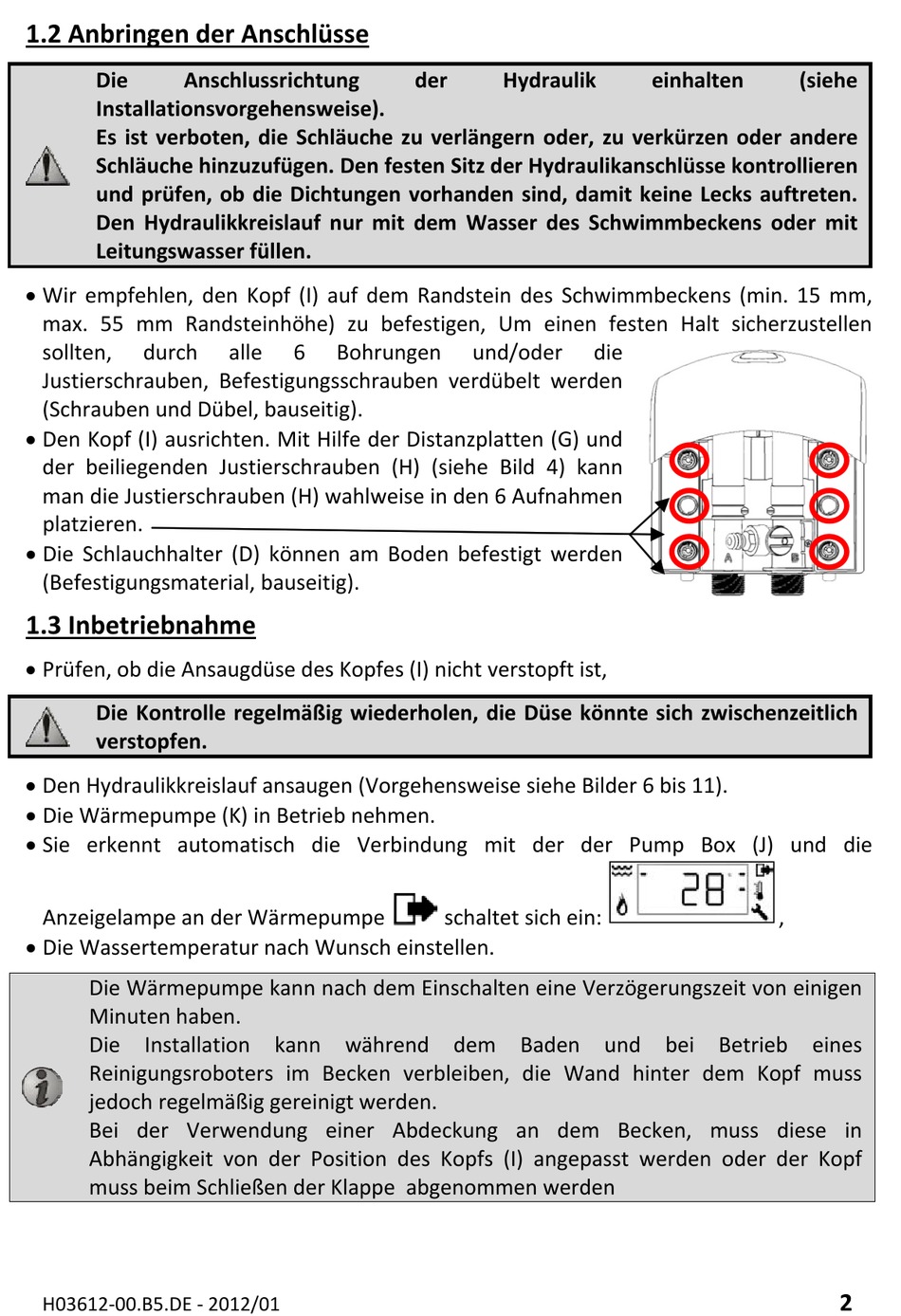

1.2 Anbringen der Anschlüsse
Die
Anschlussrichtung
Installationsvorgehensweise).
Es ist verboten, die Schläuche zu verlängern oder, zu verkürzen oder andere
Schläuche hinzuzufügen. Den festen Sitz der Hydraulikanschlüsse kontrollieren
und prüfen, ob die Dichtungen vorhanden sind, damit keine Lecks auftreten.
Den Hydraulikkreislauf nur mit dem Wasser des Schwimmbeckens oder mit
Leitungswasser füllen.
Wir empfehlen, den Kopf (I) auf dem Randstein des Schwimmbeckens (min. 15 mm,
max. 55 mm Randsteinhöhe) zu befestigen, Um einen festen Halt sicherzustellen
sollten,
durch
Justierschrauben, Befestigungsschrauben verdübelt werden
(Schrauben und Dübel, bauseitig).
Den Kopf (I) ausrichten. Mit Hilfe der Distanzplatten (G) und
der beiliegenden Justierschrauben (H) (siehe Bild 4) kann
man die Justierschrauben (H) wahlweise in den 6 Aufnahmen
platzieren.
Die Schlauchhalter (D) können am Boden befestigt werden
(Befestigungsmaterial, bauseitig).
1.3 Inbetriebnahme
Prüfen, ob die Ansaugdüse des Kopfes (I) nicht verstopft ist,
Die Kontrolle regelmäßig wiederholen, die Düse könnte sich zwischenzeitlich
verstopfen.
Den Hydraulikkreislauf ansaugen (Vorgehensweise siehe Bilder 6 bis 11).
Die Wärmepumpe (K) in Betrieb nehmen.
Sie erkennt automatisch die Verbindung mit der der Pump Box (J) und die
Anzeigelampe an der Wärmepumpe
Die Wassertemperatur nach Wunsch einstellen.
Die Wärmepumpe kann nach dem Einschalten eine Verzögerungszeit von einigen
Minuten haben.
Die Installation kann während dem Baden und bei Betrieb eines
Reinigungsroboters im Becken verbleiben, die Wand hinter dem Kopf muss
jedoch regelmäßig gereinigt werden.
Bei der Verwendung einer Abdeckung an dem Becken, muss diese in
Abhängigkeit von der Position des Kopfs (I) angepasst werden oder der Kopf
muss beim Schließen der Klappe abgenommen werden
H03612‐00.B5.DE ‐ 2012/01
alle
6
Bohrungen
der
Hydraulik
und/oder
schaltet sich ein:
einhalten
die
(siehe
,
2
