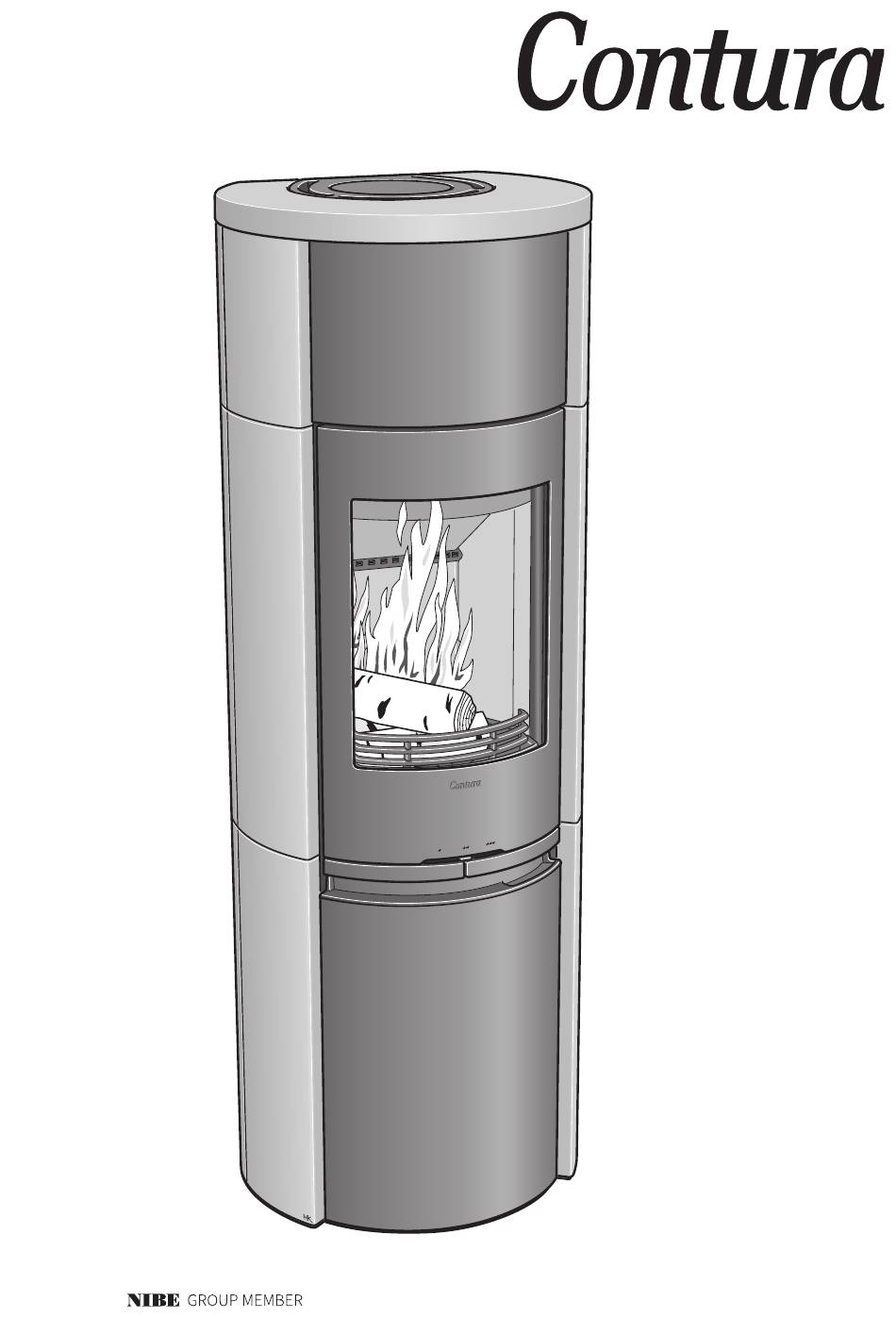

- Seite 1 C590T contura.eu...
- Seite 2 Fakta Fakten Fakta Installationsavstånd Installationsabstände Installasjonsavstand Prestandadeklaration Ytelseserklæring Leistungsdeklaration EU-försäkran om överrenskommelse EU-Konformitätserklärun EU-samsvarserklæring Montering Montage Montering Données Techniques Facts Fakta Distances d’installation Installation distances Installationsafstand Déclaration des performance Declaration of performance Præstationserklæring Déclaration de conformité UE EU Declaration of Conformity EU-overensstemmelserklæring Montage Assembly...
- Seite 3 • Kontroller nøye at skorsteinen er tett, og at det ikke forekommer lekkasje rundt feieluker og ved rørtilkoblinger, se side 40. Contura forbeholder seg retten til å endre angitte mål og beskrevet fremgangsmåte i denne anvisningen uten særskilt varsel. Den aktuelle utgaven kan lastes ned fra www.contura.eu...
- Seite 4 Installasjonsavstand C590T VED INSTALLASJON AV DREIEPLATE (TILBEHØR) Det skal være minst 1 meters avstand foran ovnen til brennbare bygningsdeler gjelder ikke installasjonsavstandene som er angitt nedenfor. eller innredning. Se egen installasjonsveiledning for dreieplate. En frittliggende gulvplate Målskissene viser kun minste tillatte i glass (tilbehør) øker...
- Seite 5 Produkttype Vedfyrt peisovn Typebetegnelse Contura 590T Beregnet bruksområde Oppvarming av boliger Brensel PRODUSENT Navn NIBE AB / Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Sverige KONTROLL Ifølge AVCP System 3 Europastandard EN 13240:2001 / A2:2004 / AC:2007 Testinstitutt Rein-Ruhr Feuerstätten Prüfstelle, NB 1625.
-
Seite 6: Eu-Samsvarserklæring
+46 433 275100 DENNE SAMSVARSERKLÆRINGEN ER UTSTEDT I HENHOLD TIL VÅRT ENEANSVAR FOR FØLGENDE PRODUKT: Handelsnavn Contura 500 Style-serien: 510 (TL) / 520 (T) / 556 (T/TL) / 586 / 590T / 596 (T) Identifisering av produktet www.contura.eu GJENSTANDEN FOR ERKLÆRINGEN SOM ER BESKREVET OVER, SAMSVARER MED -... - Seite 7 Montering Vor der Montage Før montering Om insatsen behöver läggas ned för att Wenn der Einsatz in liegender Position Hvis innsatsen må legges ned for å flyttes, förflyttas bör lösa delar demonteras. versetzt werden muss, sind lose Komponenten bør løse deler demonteres. Demontering Demontering av eldstadsbeklädnad zu demontieren.
- Seite 8 Bakåtanslutning till murad skorsten Rückseitiger Anschluss an einen gemauerten Schornstein Bakmontering til murt skorstein Raccordement par l’arrière à une cheminée de maçonnerie Rear connection to a masonry chimney Tilslutning bagud til muret skorsten Liitäntä taaksepäin muurattuun savupiippuun Collegamento alla canna fumaria in muratura dal retro della stufa Achterwaartse aansluiting op een gemetselde schoorsteen Ø...
- Seite 9 Toppanslutning till skorsten Varmluftsgallret måste vara monterat innan skorstenen toppansluts. Oberseitiger Anschluss an den Schornstein Das Warmluftgitter muss montiert sein, bevor ein Schornsteinanschluss an der Oberseite erfolgt. Toppmontering til skorstein Varmluftsgitteret må være montert før skorsteinen topptilkobles. Raccordement par le haut Monter la grille d’air chaud avant le raccordement à...
- Seite 10 Tilluft Zuluft Tilluft Arrivée d’air Supply Forbrændingsluft Tuloilma Alimentazione dell’aria Toevoerlucht...
- Seite 12 Vid val av värmemagasin gå till nästa sida. Blättern Sie bei Auswahl eines Wärmespeichermagazins zur nächsten Seite. For å velge varmemagasin, gå til neste side. Pour l’option réservoir d’accumulation de chaleur, voir page suivante. For the heat tank option, go to the next page. Hvis du har valgt varmemagasin, gå...
- Seite 13 Vid toppansluten skorsten måste värmemagasinet och Kamin med spjäll får ej utrustas med fläkt! spjället monteras före skorstenen. Kaminöfen mit Ventilator dürfen nicht mit Bei einem oberseitig angeschlossenen Schornstein müssen Konvektionsklappen bestückt werden! Wärmespeichermagazin und Klappe vor dem Schornstein montiert werden. Peisovn med vifte må...
- Seite 16 Uppställning av luckan, vid städning/service Spærring af lågen, ved rengøring/service Luckan kan spärras i öppet läge, med hjälp av låsarmen på kaminens Lågen kan spærres i åben position ved hjælp af låsearmen på vänstra sida. venstre side af brændeovnen. Aufstellen der Tür für Reinigung und Service Luukun asettaminen puhdistusta/huoltoa varten Mithilfe des Armes an der linken Seite des Kamins kann die Tür in Luukku voidaan lukita avattuun asentoon takan vasemmalla...
-
