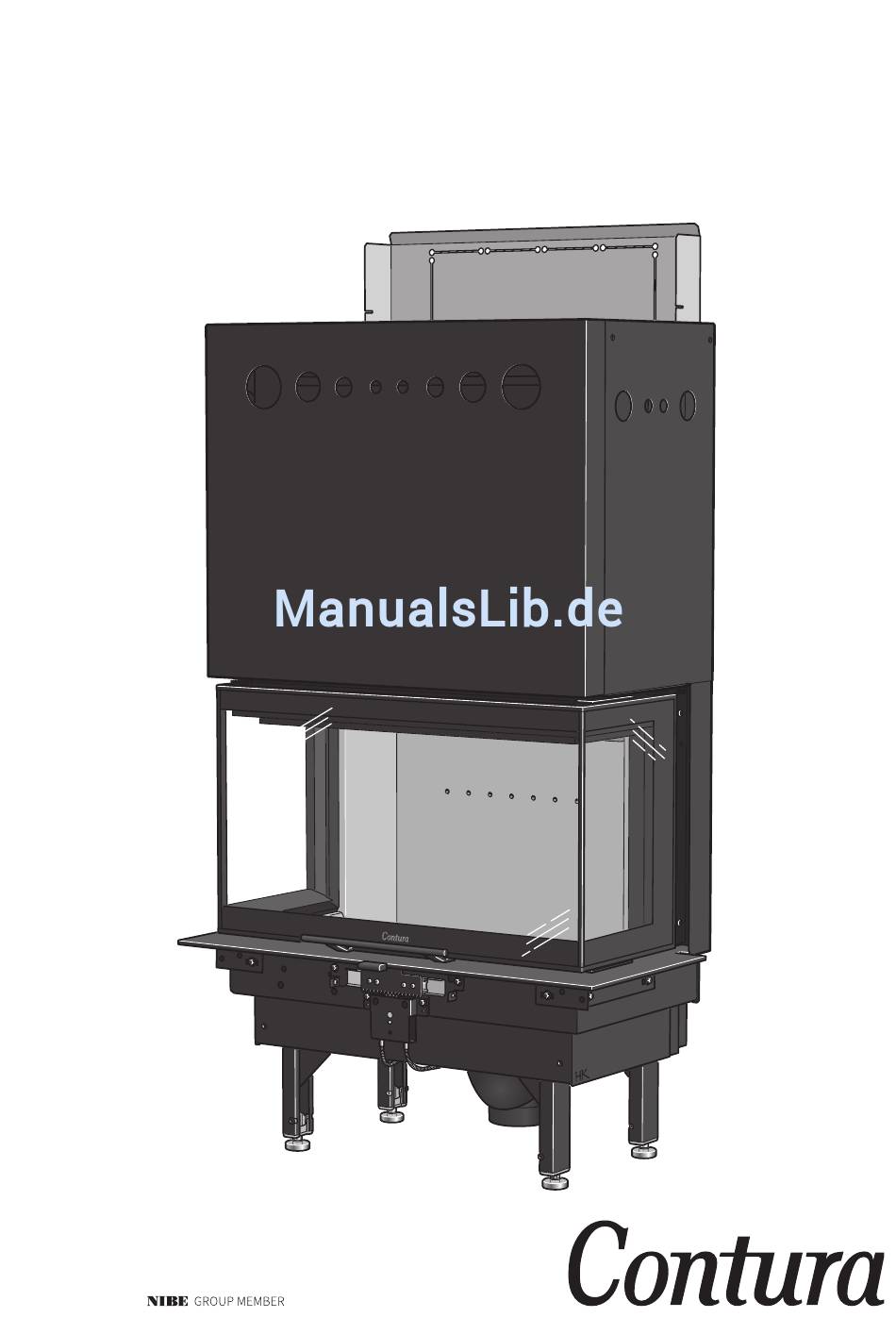

- Seite 1 Installations- anleitung Ci50 www.contura.eu...
- Seite 2 ZERTIFIKAT Leistungserklärung gemäß der Verordnung (EU) 305/2011 Nr. Ci50-CPR-150821-SE-2 PRODUKT Produkttyp Einsatz für die Beheizung mit Bio-Festbrennstoffen Typenbezeichnung Contura i50 Herstellungsnummer Siehe Typenschild am Einsatz Vorgesehener Verwendungszweck Raumerwärmung in Wohngebäuden Brennstoff Holz HERSTELLER Name NIBE AB/Contura Adresse Box 134, Skulptörvägen 10...
- Seite 3 INHALT Willkommen bei Contura! Willkommen in der Contura-Familie! Wir hoffen, dass Sie an Ihrem neuen Heizeinsatz viel Freude haben werden. Als stolzer Besitzer eines Contura-Heizkamins haben Sie sich für ein Produkt mit zeitlosem Design und langer Lebensdauer entschieden. Contura-Produkte zeichnen sich durch eine Verbrennung aus, die gleichermaßen umweltfreundlich ist und...
-
Seite 4: Technische Daten
Brandschutzbereich Modell Diese Anleitung beschreibt die Montage Ist der Boden unter dem Einsatz Leistung 6-11 kW und Installation von Contura i50. Um eine brennbar, muss er durch ein nicht Nennleistung 8 kW maximale Funktionalität und Sicherheit brennbares Material geschützt werden, Wirkungsgrad des Einsatzes zu gewährleisten, empfehlen... -
Seite 5: Vor Der Installation
WICHTIGE ABMESSUNGEN/VOR DER INSTALLATION Wichtige Abmessungen C i50 Tilluftsstos Ø100 Zuluftanschluss Ø100 Vor der Installation Öffnen der Seitenscheiben... - Seite 6 VOR DER INSTALLATION Entnehmen Sie die losen Komponenten aus der Brennkammer. Der Einsatz ist über die beiden Schienen an der Palette befestigt. Lösen Sie die Schrauben und demontieren Sie die Befestigungswinkel. Bringen Sie die Schrauben wieder an den Beinen an, bevor Sie den Einsatz von der Palette bewegen.
- Seite 7 VOR DER INSTALLATION Kontrollieren Sie den Drahtseilverlauf und entfernen Sie die Transportsicherungen! 10 mm...
-
Seite 8: Montage Des Strahlungsblechs
Die Führungsschienen der Tür sind werkseitig mit Spezialfett geschmiert, das beständig gegenüber hohen Temperaturen ist. Normalerweise ist dieses Fett auf dem Markt schwer erhältlich. Um dieses Spezialfett zum Schmieren der Schienen zu bestellen, empfehlen wir Ihnen, sich an einen Contura-Händler zu wenden. Montage des Strahlungsblechs... - Seite 9 VOR DER INSTALLATION 10 mm...
-
Seite 10: Montage Der Brennraumauskleidung
VOR DER INSTALLATION Montage der Brennraumauskleidung... - Seite 11 VOR DER INSTALLATION...
- Seite 12 VOR DER INSTALLATION...
-
Seite 13: Wenn Als Zubehör Ein Verbrennungsluftschlauch Verwendet Wird
ZUBEHÖR Powerstone-Montage Zubehör Montieren Sie den Powerstone- Block gemäß Abbildung. • Wenn als Zubehör ein Verbrennungsluftschlauch verwendet wird – montieren Sie diese Komponente nun gemäß der separaten Anleitung. • Wenn als Zubehör ein Einbaurahmen verwendet wird – montieren Sie diese Komponente nun gemäß der separaten Anleitung. -
Seite 14: Zufuhr Von Verbrennungsluft
Drehen Sie das Anschlussstück, um eine Luftzufuhr zu gewährleisten! In warmen Bereichen ist der Verbrennungsluftkanal gegen Kondensation zu isolieren. Dies geschieht mit dem Contura Frischluftset, das als Zubehör mit bestellt werden kann oder mit 30-mm-Mineralwolle, die an der Außenseite mit einer Feuchtigkeitsbarriere (Aluminiumklebeband) versehen wird. -
Seite 15: Rückseitiger Anschluss
SCHORNSTEIN/SELBSTSCHLIESSENDE TÜR Schornstein Der Einsatz darf an einen Schornstein angeschlossen werden, Beachten Sie, dass ein Rauchkanal mit scharfen Biegungen und der für eine Rauchgastemperatur von 350°C ausgelegt ist. Der horizontalem Verlauf den Schornsteinzug verringert. Die maximale Außendurchmesser des Anschlussstücks beträgt Ø150 mm. horizontale Rauchkanallänge beträgt 1 m, wenn die vertikale Der Einsatz benötigt einen Schornsteinzug von mindestens Rauchkanallänge bei mindestens 5 m liegt. - Seite 16 SELBSTSCHLIESSENDE TÜR...
-
Seite 17: Einsatzmontage
EINSATZMONTAGE Einsatzmontage Bei der Einsatzmontage müssen angrenzende Wände, durch nicht Beim Anschluss an einen Stahlschornstein verweisen wir brennbares Baumaterial gemäß den folgenden Spezifikationen auf die Montageanleitung des entsprechenden Fabrikats. geschützt werden. Beachten Sie die geltenden Sicherheitsabstände zwischen Alle Verbindungsstellen am nicht brennbaren Baumaterial sind dem jeweiligen Stahlschornstein und brennbarem Material. -
Seite 18: Endabnahme Der Installation
EINSATZMONTAGE Installationsbeispiel Wände aus brennbarem Material Wände aus nicht brennbarem Material, an denen kein Kontakt zu brennbarem Sofern nicht anders Material besteht und die daher keine angegeben, sind die Maße Mindeststärke aufweisen müssen. Minimalwerte, die nicht unterschritten werden dürfen. Schornsteinabzug Wände aus nicht brennbarem Material bestehen in den Installationsbeispielen aus 100-mm-Leichtbeton. - Seite 19 EINSATZMONTAGE Avtätning Abdichtung Querschnitt aus 600 cm Area ut 600 cm Querschnitt aus 600 cm Area ut 600 cm Querschnitt ein 600 cm Area in 600 cm Querschnitt ein 600 cm Area in 600 cm Querschnitt aus 600 cm Area ut 600 cm Querschnitt aus 600 cm Area ut 600 cm Area in 600 cm...
- Seite 20 NIBE AB · Box 134 · SE-285 23 · Markaryd · Schweden www.contura.eu Contura behält sich das Recht vor, in diesem Dokument angegebene Abmessungen und beschriebene Vorgehensweisen ohne vorherige Ankündigung zu 811267 IAV SE-EX Ci50-5 ändern. Die aktuelle Version kann unter www.contura.eu 2016-12-06 heruntergeladen werden.
