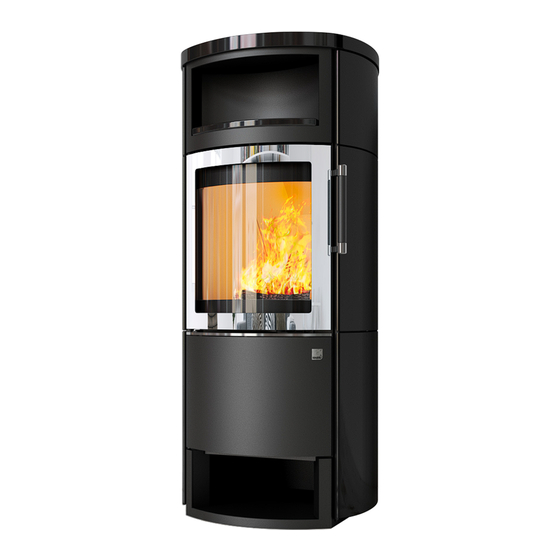

Hark 44-5.3 GT ECOplus Aufbau- Und Bedienungsanleitung
Dauerbrandofen-kaminofen
Vorschau ausblenden
Andere Handbücher für 44-5.3 GT ECOplus:
- Aufbau- und bedienungsanleitung (24 Seiten)
Verwandte Anleitungen für Hark 44-5.3 GT ECOplus
Inhaltszusammenfassung für Hark 44-5.3 GT ECOplus
- Seite 1 Aufbau- und Bedienungsanleitung Dauerbrandofen-Kaminofen Hark 44-5.3 GT ECOplus Hark 44-5.8 GT ECOplus...
- Seite 2 Die Verbindung vom Anschlussstutzen an der Außenwand (Innenseite) Im Strahlungsbereich des Brennraumes muss zu brennbaren Bauteilen, wird mit Hilfe von Aluflexrohren (Ø 125 mm), die im Hark-Zubehör- Möbeln, Dekostoffen und ähnlichem ein Mindest abstand von 80 cm programm erhältlich sind, mit dem Stutzen für die externe Verbrennungs- eingehalten werden (gemessen von der Vorderkante der Feuerraumöff-...
- Seite 3 DIN V 18160 Teil 1 auszuführen und nach EN 13384 Jede Seite des Kaminofens wird mit jeweils drei Ofenkacheln verkleidet. zu bemessen. Für den Rauchrohranschluss bietet die Firma HARK im Die beiden gleichlangen großen Kacheln kommen nach unten und eine Zubehör programm komplette Rauchrohrsätze für jeden Kaminofen an.
- Seite 4 überschritten werden, wenn der Ofen dabei unter Aufsicht bei guter Raumlüftung betrieben und die Temperatur der Umge- Der Kaminofen Hark 44-5.3/5.8 GT ECOplus ist mit einer Verbrennungs- bungsflächen dabei kontrolliert wird. Berühren Sie bei den ersten Heiz- luftsteuerung (Brennstoffwähler) ausgerüstet, mit dem Sie sowohl die...
- Seite 5 „MAX“ (Primärluft 100%) stellen. Sie können den sten Einstellung drosseln. In diesem Falle den Brennstoffwähler des Abbrand über diese Stellung hinaus noch weiter drosseln, Ofens so einstellen, dass der Brennstoff sichtbar brennt. Rütteln Kaminofen Hark 44-5.3/5.8 GT ECOplus...
- Seite 6 20 %). Geeignete Messgeräte sind im Fachhandel oder bei der Firma Feuerraumtür grundsätzlich nicht zu öffnen, bevor eine Brennstoff- HARK erhältlich. Die Holzfeuchte wird im Inneren, in der Mitte eines füllung bis zur Glutbildung her untergebrannt ist. Holzscheites gemessen. Unmittelbar vor der Messung wird der Brennstoffmenge zu prüfende Holzscheit gespalten.
- Seite 7 Achten Sie darauf, dass die Feuerraumtür und alle Luftregler hierbei ge- Der Kaminofen sollte regelmäßig durch einen Fachmann überprüft werden. schlossen sind. Der Kaminofen Hark 44-5.3/5.8 GT ECOplus ist, wie oben erwähnt, Die ECOplus-Filterelemente bestehen aus einer Schaumkeramik, deren mit hoch hitze festem Speziallack beschichtet. Wenn der Lack nach Zellen trotz kompakter Außenmaße eine sehr große Oberfläche...
- Seite 8 Ihrem Kaminofen erfreuen können, sichern wir Ihnen eine mehrjährige Nachlieferfrist für die Ersatzteile zu. Es dürfen nur Original Hark-Ersatzteile verwendet werden. 255/312 Weitere nützliche Tipps zum Betrieb Ihres Kaminofens finden Sie auf unserer Website www.hark.de unter der Rubrik FAQ. Störung mögliche Ursachen Abhilfe Ofen entwickelt Rauch auf der bei den ersten Heizvorgängen brennt die...
- Seite 9 Die Bolzen des Luftkanals greifen in die Heben Sie die obere Heizgasumlenkplatte Schwenken Sie die obere Heizgasumlenk- Bohrungen der oberen Heizgasumlenkplatte. aus den Bolzen. platte seitlich herunter und entnehmen sie Der Einbau erfolgt in umgekehrter Reihenfolge. Kaminofen Hark 44-5.3/5.8 GT ECOplus...
- Seite 10 Hark 44 - 5.3.03 GT ECOplus Ersatzteile Konvektionsluftgitter beim 0218 Rauchrohranschluss hinten 035029 9010 9223 9210 0263 035029 035037 0670 Konvektionsluftgitter beim 0218 0265 0263 Rauchrohranschluss oben 0260v Seriennummer 0685 9220 0260h 0263 9030 0260v 9230 035042 0261 0207 0100...
- Seite 11 Hark 44 - 5.3.03 GT ECOplus Ersatzteile 0100 Sichtfenster der Feuerraumtür Aufbau oberes Feuerraumaufbau 0109 Halteblech für Sichtfenster (Scheibeninnenrahmen) Scharnier und 0156 Kontaktplatte Einbaulage der 0180 Warmhaltefach Türfeder 0200 Feuerraumtür komplett 0205 a Scharnier oben der Feuerraumtür 0205 b Scharnier unten der Feuerraumtür 0207 Riegel-Feuerraumtür...
- Seite 12 Hark 44 - 5.8.03 GT ECOplus Ersatzteile Konvektionsluftgitter 0218 beim Rauchrohran- schluss hinten 035029 9010 0263 9210 9223 035037 035029 0670 Konvektionsluftgitter 0265 0263 0218 beim Rauchrohran- schluss oben Seriennummer 0685 9220 0260h 0263 9030 9230 0260v 035042 0261 0207...
- Seite 13 Hark 44 - 5.8.03 GT ECOplus Ersatzteile 0100 Sichtfenster der Feuerraumtür Aufbau oberes Feuerraumaufbau 0109 Halteblech für Sichtfenster (Scheibeninnenrahmen) Scharnier und 0156 Kontaktplatte Einbaulage der 0180 Warmhaltefach Türfeder 0200 Feuerraumtür komplett 0205 a Scharnier oben der Feuerraumtür 0205 b Scharnier unten der Feuerraumtür 0207 Riegel-Feuerraumtür...
- Seite 14 Kurzanleitung zum Anfeuern mit Stückholz in "ECOplus"-Kaminöfen Zu Beginn möchten wir Ihnen folgenden wichtigen Hinweis geben: Mit den ersten Brennstoffauflagen kann man nicht im reduzierten Betrieb sparsam heizen. Zuerst muss genügend Holz schnell und mit viel Sauerstoffzufuhr verbrannt werden, bis die Feuerstätte und der Schornstein Betriebstemperatur erreicht haben und gut „ziehen". Das erkennen Sie daran, dass sich die beim Anfeuern vorrübergehend schwarz verfärbten Schamottesteine weitgehend frei brennen und ihre ursprünglich helle Farbe wieder annehmen.
- Seite 15 Verbrennungsluft (Verbrennungsluftregler ganz bzw. teilweise schließen) können nur Anhaltswerte darstellen. Die optimale Menge bzw. die besten Reglereinstellungen hängen ganz erheblich von Art und Feuch- tegehalt des Brennstoffs, der Witterung und den örtlichen Gegebenheiten (vor allem Schornsteinzug) ab. -15- Kaminofen Hark 44-5.3/5.8 GT ECOplus...
- Seite 16 Zulässige Menge abhängig von der Feuerstätte. Angaben der Bedienungsanleitung beachten. 4. Einregeln Brennstoffwähler: Auf maximalen Kohlebrand stellen (Primärluft = 100%) ca. 15 min. 5. Die Kohle ist komplett durchgezündet, keine offene Flammenbildung mehr sichtbar Brennstoffwähler: Gewünschte Leistungsstufe im Kohlebrand einstellen (Dauerbrand) -16- Kaminofen Hark 44-5.3/5.8 GT ECOplus...
- Seite 17 -17- Kaminofen Hark 44-5.3/5.8 GT ECOplus...
- Seite 18 -18- Kaminofen Hark 44-5.3/5.8 GT ECOplus...
- Seite 19 -19- Kaminofen Hark 44-5.3/5.8 GT ECOplus...
- Seite 20 -20- Kaminofen Hark 44-5.3/5.8 GT ECOplus...
- Seite 21 Hark 44 5.x GT ECOplus Türschließung - Einstellung - Wartung - Fehlerbehebung Funktionsweise der selbstverriegelnden Feuerraumtür: Die Feuerraumtür wird durch die Türfeder selbstständig geschlossen, bis die Riegel (sind an die Tür geschraubt) in die Verschluss- haken der Verriegelung (die am Ofenkorpus geschraubt sind) greifen.
- Seite 22 Hark 44 5.x GT ECOplus Mechanische Bauteile schmieren Um die Leichtgängigkeit der Mechanik der Feuerraumtür zu gewährleisten, ist eine regelmäßige Schmierung der Gegenlager-Feuerraumtür Bauteile nötig. (Riegel, Rolle) Schmieren Sie Bauteile mindestens nach jeder Heizperiode einmal im Jahr sowie ganz nach Bedarf.
- Seite 23 Mechanische Bauteile schmieren obere Feuerraumtür-Verriegelung Obere und untere Feuerraumtür- Verriegelung schmieren. Feuerraumtür- Verriegelungen untere Feuerraumtür-Verriegelung Obere und untere Schmierlochbohrung (falls vorhanden) schmieren. Schmierloch- bohrungen Bitte unter die Bohrungen ein Tuch halten und herunterlaufendes Schmiermittel sofort abwischen! -23- Kaminofen Hark 44-5.3/5.8 GT ECOplus...
- Seite 24 Hark 44 5.x GT ECOplus Feuerraumtür Aus- Einbau Nehmen Sie die Deckkachel bzw. den Deckspeckstein ab. Entnehmen Sie die Warmhaltefachkachel bzw. den Warmhaltefachspeckstein. Nehmen Sie die obere linke Seiten- kachel bzw. den oberen linken Seitenspeckstein ab. Schrauben Sie das Warmhaltefach ab. Hierfür schrauben Sie die oberen vier Muttern von den Senkschrauben.
- Seite 25 Scharniers der Feuerraumtür Heben Sie die Feuerraumtür aus dem unteren Scharnier und nehmen Sie die Feuerraumtür nach oben hin mit dem oberen Scharnier ab. unteres Scharnier Der Einbau erfolgt in umgekehrter Reihenfolge. -25- Kaminofen Hark 44-5.3/5.8 GT ECOplus...
- Seite 26 Hark 44 5.x GT ECOplus Türfeder fetten Aufbau oberes Scharnier Schmierbereich des untere Einbaulage der Türfeder Bolzens und der Feder Federauf- nahme oberer oberer Hülse Scharnier- Scharnier- den unteren bolzen bolzen Bereich des Bolzens schmieren Feder Hülse die komplette Feder...
- Seite 27 Hark 44 5.x GT ECOplus Austausch der Feuerraumtürverriegelung (Schloss) Feuerraumtürverriegelung (Schloss) Satz (oben/unten) graphit ETSTO0208144041 Feuerraumtürverriegelung (Schloss) Satz (oben/unten) titan ETSTO0208144047 Öffnen Sie die Feuerraumtür und die Aschekastenvortür. 2. Schrauben Sie die beiden alten Verriegelungen ab. 3. Schrauben Sie die beiden neuen Verriegelungen an den Ofen.
- Seite 28 Hark 44 5.x GT ECOplus Obere und untere Feuerraumtürverriegelung einstellen Wenn die Feuerraumtürverriegelungen zu weit nach links montiert sind, stoßen die Riegel in Stellung "zu" auf den Grund der Verschlusshaken. Dadurch lässt sich die Feuerraumtür schwerer aufziehen (aufgrund der Hebelverhältnisse). Zudem ist die Gefahr gegeben, dass die Tür nicht nah genug an den Korpus gezogen wird.
- Seite 29 Hark 44 5.x GT ECOplus Feuerraumtür über die Türscharniere ausrichten Nehmen Sie die Deckkachel bzw. den Deckspeckstein ab. Nehmen Sie scharnierseitig die Seitenverkleidung ab. oberes Scharnier Schrauben Gewindestifte unteres Scharnier Schrauben Höheneinstellung der Feuerraumtür Der Gewindestift zum Einstellen der Tür in der Höhe, befindet sich am unteren Lagerpunkt.
- Seite 30 Hark 44 5.x GT ECOplus Türfeder spannen Aufbau oberes Nehmen Sie die Deckkachel bzw. Scharnier und den Deckspeckstein ab. Entnehmen Einbaulage der Sie die Warmhaltefachkach bzw. den Türfeder Warmhaltefachspeckstein. Nehmen Sie die obere linke Seitenkachel bzw. den oberen linken Seitenspeckstein ab.
- Seite 31 Hark 44 5.x GT ECOplus Riegel der Feuerraumtür, Drehbeweglichkeit der Rolle einstellen Oberer Riegel Feuerraumtür öffnen. Dichtung im Bereich des Riegels herausziehen. Gewindestift lösen. Rolle abschrauben. Die Bohrung, die Lauffläche der Schraube und die Rolle reinigen und schmieren (MAKRA MULTI PLEX Schmierstoff) Die Rolle anschrauben und die Schraube nur soweit anziehen, dass die Drehbeweglichkeit der Rolle gegeben ist.
- Seite 32 Dichtungsenden nacheinander in die Verbindungshülse einschieben. HARK GmbH & Co. KG • Hochstraße 197 – 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • www.hark.de Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu ge werblichen Zwecken gebraucht werden.
