(20)
(21)

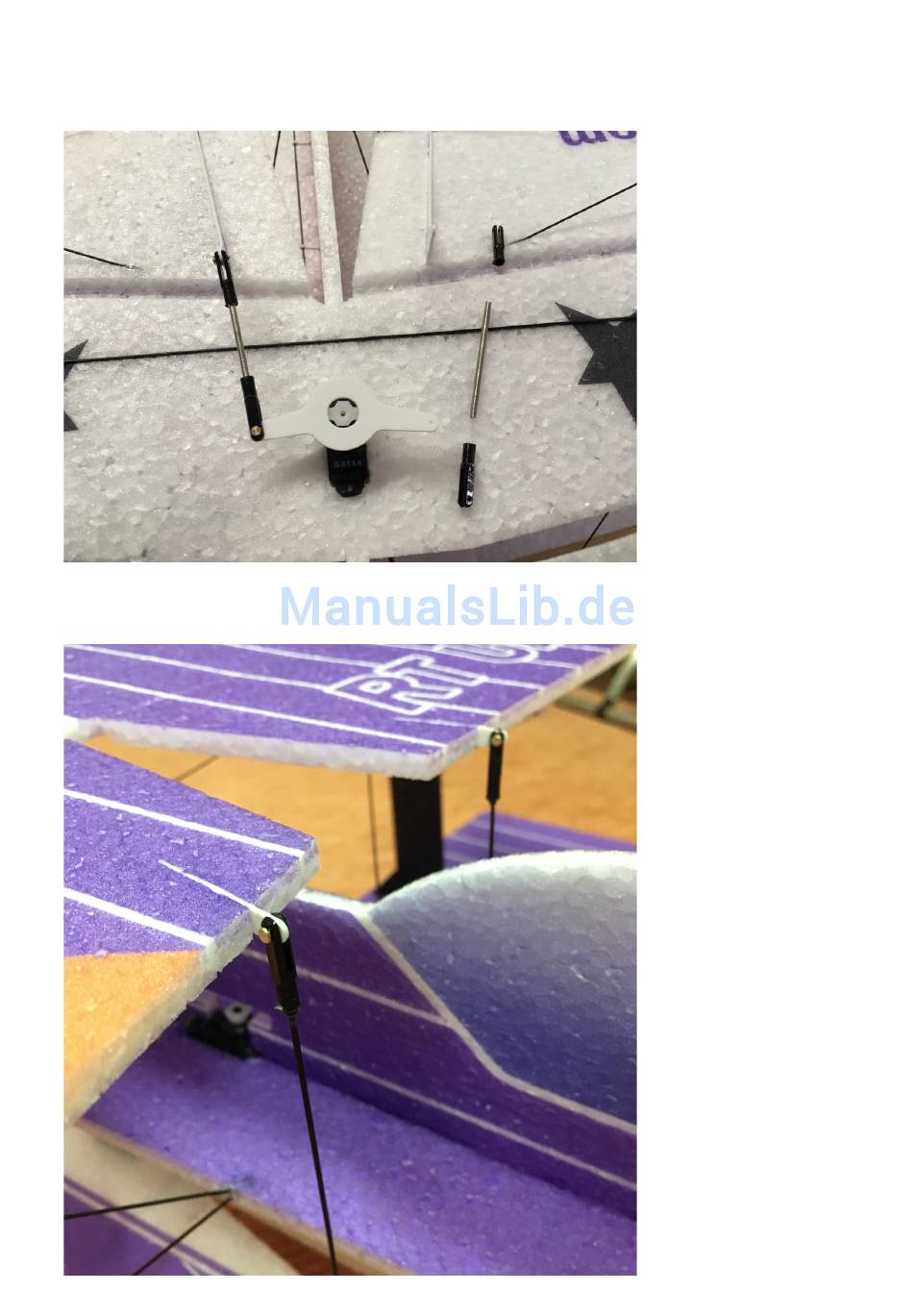

Kleben Sie das Querruderservo
in die vorgesehene
Aussparung. Kleben Sie den
Querruderhebel auf den
Servohebel und lenken das
Querruder wie auf dem Bild zu
sehen an. Die mitgelieferte
Schraube (ohne Kopf) dient als
Gewindestange!
Glue the aileron servo in the pre
cutted slot.
Glue the aileron horn directly on
the servohorn and install the
pushrods as shown.
The screws (without head) is
used as a threaded rod.
Alle vier Querruder in
Neutralposition bringen und wie
auf dem Bild gezeigt
miteinander verbinden. Hierzu
werden die CFK-Stäbe (Typ G)
direkt in die Gabelköpfe
geklebt.
Bring all four ailerons in neutral
position and connect them as
shown on the picuture. Use
carbon rods (type G) and glue
them directly into the clevises.
