  • Seite 1 Stand: 04/2015 Art.-Nr. 1 110 806 DER EXPERTE FÜR PROFIS ComPact 1500 VENTILATOR BEDIENUNGSANLEITUNG USER MANUAL Ventilator (optional mit Schlauchkanister) Air Mover (optional with hose canister)

  • Seite 2: Inhaltsverzeichnis

    Typ: ComPact 1500 HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen in ihrer Konzeption und in der von uns in Verkehr gebrachten Bauart den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG- Richtlinie von Maschinen entsprechen. Bei eigenmächtigen Veränderungen der Maschinen verliert die Erklärung ihre Gültigkeit.

  • Seite 3: Allgemeines / Sicherheitshinweise

    Kinder fernhalten: Kinder nicht mit dem Gerät oder in der Nähe des Geräts spielen lassen. Elektrischer Anschluss: HEYLO Ventilatoren sind für den Betrieb mit 230V/50Hz ausgelegt. Nur mit Schukostecker verwenden! Genutzte Steckdosen müssen geerdet sein! Stellen Sie vor Anschluss ans Netz immer sicher, dass der Schalter auf OFF steht.

  • Seite 4: Einsatzmöglichkeiten Des Ventilators

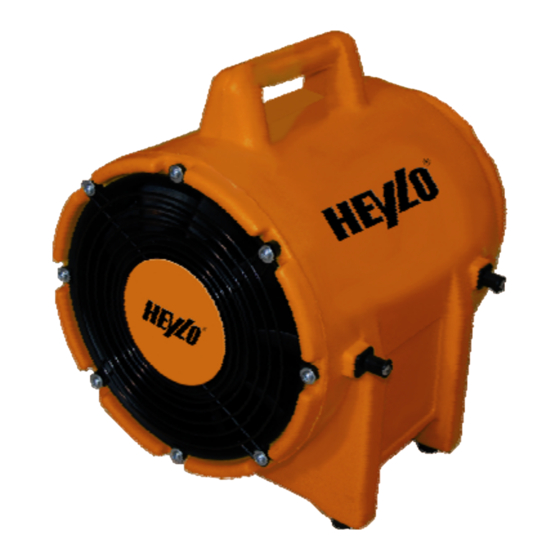

    2. Einsatzmöglichkeiten des Ventilators Der ComPact 1500 ist das ideale Arbeitsinstrument für den modernen Handwerker und Dienstleister - für die Belüftung bei Arbeiten in Schächten, die Trocknung von Hohlräumen nach Wasserschäden oder die Absaugung bei Schweißarbeiten in Behältern. Der ComPact 1500 ist rasch aufgebaut, der Schlauch an der Ausblasseite oder Ansaugseite rasch angeschlossen, und nach den Arbeiten ist alles wieder sicher verpackt.

  • Seite 5: Technische Daten

    Gebläserad blockiert Grund für die Blockierung entfernen Luftein- oder austritt blockiert Maschine abschalten und abkühlen lassen; dann Blockierung entfernen Schalter abgebrochen Ersatzschalter vom Händler oder von HEYLO anfordern. Verdrahtung lose Verdrahtung überprüfen und nach Bedarf festziehen. Motor läuft, aber Rad dreht Ein starker Stoß...

  • Seite 6: Ersatzteilliste

    7. Ersatzteilliste Pos. HEYLO Art-Nr. Beschreibung 1761100 Kondensator 10uF 1761101 Gummifuß 1761102 Schaltergehäuse (leer) 1761104 Schaltkasten kompl. mit Einbauteilen und Netzkabel 1761110 Netzschalter 1761108 Motor 1761103 Lüfterrad 1761106 Halter für Schlauchkanister 1761109 Ansauggitter 1761111 Ausblasgitter...

  • Seite 7: Schaltplan

    8. Schaltplan...
  • Seite 8 Type: ComPact 1500 HEYLO GmbH of Im Finigen 9, D-28832 Achim, Germany, declares that, if they are fitted, maintained and used in conformity with the operating instructions and the generally accepted engineering standards, the machines mentioned are in keeping with the fundamental safety and health requirements. In case of unauthorised changes of the machine, the directives shall forfeit their validity.

  • Seite 9: General Aspects / Safety Guidelines

    Keep away from children: Do not allow children to play with or in the vicinity of the unit. Electric connection: HEYLO air movers have been designed for operation on 230 V / 50 Hz. Use shock-proof plugs only. The sockets used have to be earthed ! Prior to connection to the mains, please always make sure that the switch has been set to OFF.

  • Seite 10: Possible Application Of The Air Mover

    ComPact 1500 is set up quickly; the hose is connected to the outlet or inlet quickly; and after the work, everything is safely packed away again. On account of the high protection class, the ComPact is especially suitable for the rough outdoor use and on building sites.

  • Seite 11: Technical Data

    (5) Technical data Type ComPact 1500 CPC hose canister Air flow rate max. (cum/h) 1392 Compression (Pa) Power connection (V/Hz) 230 / 50 Current consumption max. (A) Power consumption max. (kW) 0.27 Protection class (motor/housing) IP 54/65 Height x Width x Length (mm)

  • Seite 12: List Of Spare Parts

    (7) List of spare parts Item HEYLO Art. No. Description 1761100 Condenser 10uF 1761101 Rubber foot 1761102 Switch housing (empty) 1761104 Switch box complete with mounting parts and mains cable 1761110 Mains switch 1761108 Motor 1761103 Fan wheel 1761106 Holder for hose canister...

  • Seite 13: Wiring Diagram

    (8) Wiring diagram...

  • Seite 14: Mobile Luftsysteme Für Bau, Industrie Und Gewerbe

    Technology Drying Air cleaning Seminars Ventilation Heating Kennen Sie schon unser Reinigungssortiment „HEYLO POWER CLEAN“? Do you already know our cleaning range “HEYLO POWER CLEAN”? HEYLO POWER CLEAN HEYLO POWER CLEAN HEYLO POWER CLEAN Kunststoffreiniger Metal cleaner Klimadesinfektionsspray Plastic cleaner...
