BOMANN DU 670 IX Bedienungsanleitung Und Garantie Seite 7

Aktivkohlefilter sind nicht im Lieferumfang enthalten.
Bestellen Sie die Kohlefilter bei Ihrem Händler oder
in unserem Online Zubehör-Shop
Verwenden Sie dabei die Referenznummer, die Sie
unter „Technische Daten" finden.

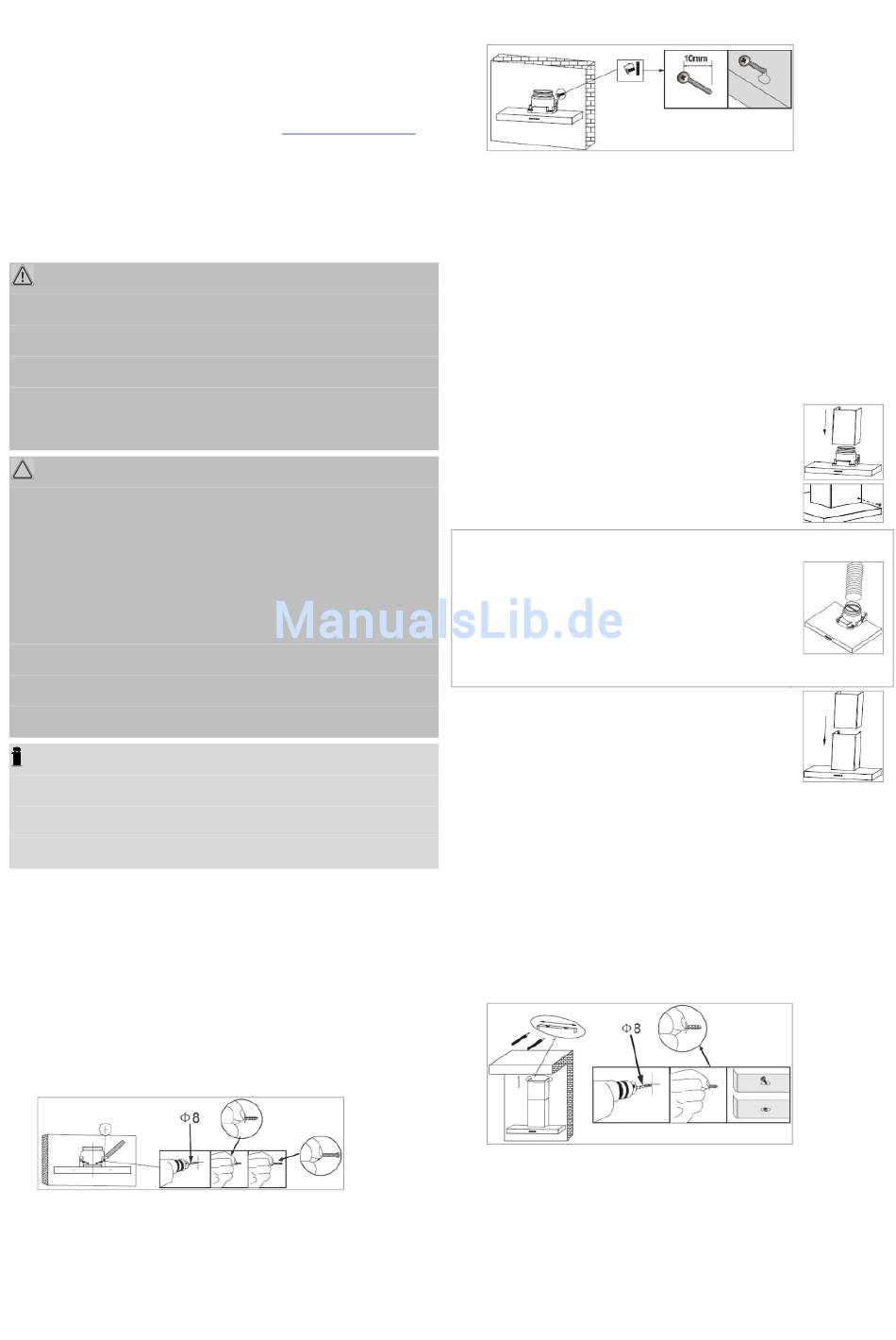

Montage Montage Montage Montage
WARNUNG WARNUNG: : : : WARNUNG WARNUNG
• Bei der Montage und/oder beim Einsetzen der
Dunstfilter sowie der Kohlefilter darf das Gerät
nicht mit dem Netzstrom verbunden sein.
• Die Nichtbeachtung der Befestigungsvorrichtung
kann zur Stromschlaggefahr Stromschlaggefahr führen.
Stromschlaggefahr Stromschlaggefahr
ACHTUNG: ACHTUNG: ACHTUNG: ACHTUNG:
• Prüfen Sie vor der Montage die Wand auf Tragfä-
higkeit der Abzugshaube.
• Achten Sie beim Erstellen der Bohrlöcher in der
Wand stets darauf, keine bereits vorhandenen
elektrischen Leitungen oder andere verdeckte
Gegenstände zu beschädigen.
• Achten Sie darauf, dass die Lüftungsöffnungen
freiliegen und nicht verdeckt werden.
HINWEIS HINWEIS: Empfehlungen : Empfehlungen
HINWEIS HINWEIS : Empfehlungen : Empfehlungen
• Ziehen Sie eine weitere Person zur Hilfe hinzu.
• Tragen Sie Schutzhandschuhe, um Verletzungen
an möglichen scharfen Kanten zu vermeiden.
• Bestimmen Sie die Position der Dunstabzugshau-
be mittig über der Kochstelle in Übereinstimmung
mit den vorgegebenen Sicherheitsabständen.
• Richten Sie die Bohrschablone aus und markieren
Sie die für die Wandmontage notwendigen Boh-
rungen. Überprüfen Sie diese mit einer Wasser-
wage.
• Bohren Sie Befestigungslöcher 4 x Ø8 mm und
versenken Sie darin die Dübel.
www.bomann.de. www.bomann.de
www.bomann.de www.bomann.de
7
• Drehen Sie die Schrauben 4 x ST4*25 mm so
weit ein, dass sie ca. 10 mm aus der Wand her-
vorstehen.
• Hängen Sie die Haube ein. Kontrollieren Sie den
sicheren Halt, die waagerechte Position und zie-
hen Sie zunächst die oberen und dann die unte-
ren Schrauben durch den Haubenkörper fest.
• Entfernen Sie die Schutzfolie von den Schächten.
Setzen Sie den äußeren (unteren)
Schacht auf und fixieren Sie ihn seit-
lich mit der Haube, indem Sie die
Schrauben 2 x ST4*8 eindrehen.
Für den Abluftbetrieb: Für den Abluftbetrieb: Für den Abluftbetrieb: Für den Abluftbetrieb:
• Befestigen Sie einen flexiblen Abluft-
schlauch (nicht im Lieferumfang ent-
halten) mit Ø120 mm Innendurch-
messer auf dem Anschlussstutzen.
• Schieben Sie den inneren (oberen)
Schacht längs der Einschubvorrich-
tung in den äußeren (unteren)
Schacht. Achten Sie darauf, dass der innere
Schacht mit den Lüftungsöffnungen oben ange-
setzt wird.
• Bestimmen Sie die Auszugslänge der Schachtab-
deckung, indem Sie den inneren Schacht hinauf
ziehen oder in den äußeren Schacht zurück
schieben.
• Bringen Sie die Halterungsleiste am oberen
Schachtabschluss an. Bohren Sie Befestigungs-
löcher 2 x Ø8 mm und versenken Sie darin die
Dübel. Verwenden Sie die Schrauben 2 x ST4*
