PCE Instruments PQC 20EU Bedienungsanleitung
Partikelzähler
Verwandte Anleitungen für PCE Instruments PQC 20EU
Inhaltszusammenfassung für PCE Instruments PQC 20EU

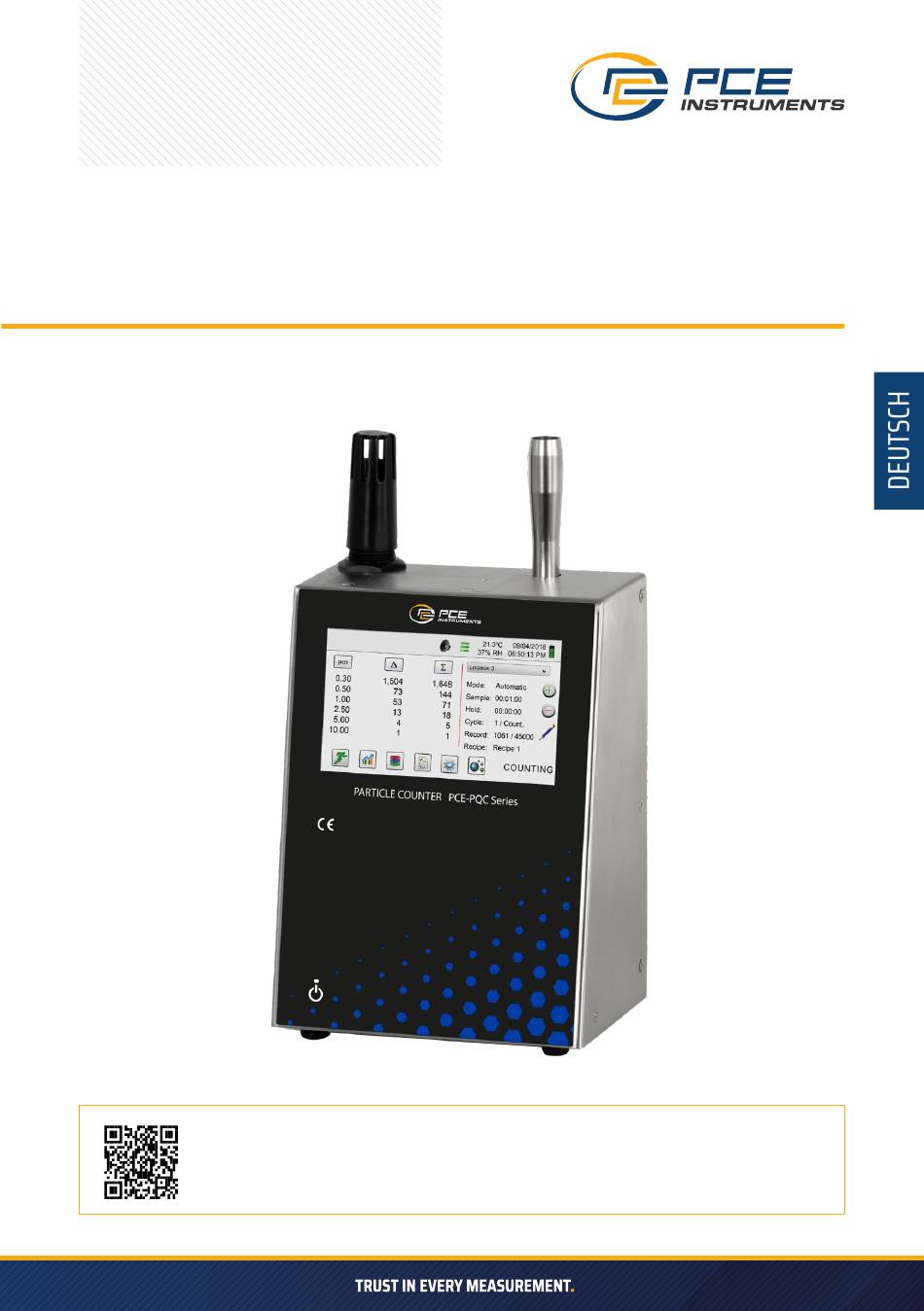

- Seite 1 BEDIENUNGSANLEITUNG PARTIKELZÄHLER PCE-PQC 20EU / 21EU User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
-
Seite 2: Wichtige Sicherheitshinweise
Gerät beschädigen kann. » Jegliche Änderungen oder Modifikationen an Geräten von PCE Instruments, die nicht ausdrücklich von PCE Instruments genehmigt wurden, können die Berechtigung des Benutzers zum Betrieb des Geräts ungültig machen, zu schweren Verletzungen führen und alle Garantien ungültig machen. - Seite 3 » Verwenden Sie ein Stativ oder den integrierten Ständer, wenn Sie das Gerät freistehend verwenden Warnhinweise zur Verwendung von drahtlosen Geräten Bitte beachten Sie alle Warnhinweise zur Verwendung von Partikelzählern von PCE Instruments mit optionalem Wi-Fi-Kommunikationsmodul. Sicherheit in Krankenhäusern Drahtlose Geräte senden Hochfrequenzenergie aus und können medizinische elektrische Geräte beeinträchtigen.
-
Seite 4: Überblick
Dieses Benutzerhandbuch enthält detaillierte Erläuterungen und Anweisungen zur ordnungsgemäßen Verwendung und Bedienung dieses funktionsreichen Partikelzählers. Die Partikelzähler von PCE Instruments verfügen über einen großen Dynamikbereich von 0,3 μm bis 25,0 μm mit echtem variablen Binning für die Einstellung der Kanalgröße auf 0,01 μm. Dieses Gerät nutzt 7 oder mehr Prozessoren, um die verschiedenen Betriebsfunktionen aufrechtzuerhalten und zu verwalten. -
Seite 5: Spezifikationen
SPEZIFIKATIONEN PCE-PQC 20EU PCE-PQC 21EU Größenkanäle Werkseitig kalibriert auf 0,3, 0,5, 1,0, Werkseitig kalibriert auf 0,5, 0,7, 1,0, 2,5, 5,0, 10,0 μm variables Binning 3,0, 5,0, 10,0 μm variables Binning Größenbereich 0.3 ... 25μm 0.5 ... 25μm Zähleffizienz 50 % bei 0,3 μm;... - Seite 6 Kommunikationsmodi Ethenert und USB Optionale Drahtlos 802.11 b/g, RS485 oder RS232 Kommunikationsmodi Umgebungssensor Enthält Temperatur- und relative Feuchtigkeitssonde 0º ... 50ºC ±0,5ºC, 15 ... 90 % ±2 % relative Luftfeuchtigkeit Akustischer Alarm Einstellbarer integrierter Alarm Alarm Alarme für alle Partikelgrößen, niedrigen Batteriestand, Sensorausfall, Umgebungssensoren und Durchfluss Normen ISO 21501-4 und JIS B9921...
-
Seite 7: Produktbeschreibung
PRODUKTBESCHREIBUNG 1 – Netzschalter 2 – Farb-Touchscreen-Display 3 – Temperatur- und Feuchtigkeitssensor 4 – Isoprobe 6 – Ethernet 7 – USB-A-Host 8 – USB-B-Client 9 – Stromanschluss 10 – Batteriefach... - Seite 8 Welt ausgelegt. Es muss der richtige Steckeradapter verwendet werden, der dem lokalen Standard für Wechselstromadapter entspricht. Wenn das Netzteil des Geräts nicht über die richtige Steckerkonfiguration verfügt, wenden Sie sich bitte an PCE Instruments oder einen autorisierten Händler, um den Service in Anspruch zu nehmen.
- Seite 9 Einschalten des Geräts » Mit dem externen One-Touch-Netzschalter in der unteren rechten Ecke an der Vorderseite des Geräts können Sie das Gerät ein- und ausschalten und die Probenahme aktivieren und deaktivieren. » Durch Drücken der Taste wird das Gerät eingeschaltet. »...
-
Seite 10: Steuerungs- Und Menüsymbole
Wenn ein USB-Stick angeschlossen ist, wird das USB-Symbol angezeigt. Drücken Sie auf das USB-Symbol, um den aktuellen Datensatz auf dem USB-Stick zu speichern. Druckeranzeige Wenn der PCE Instruments-Drucker an den USB-Anschluss angeschlossen ist, drücken Sie auf das Druckersymbol, um den aktuellen Datensatz auszudrucken. Systemwarnan- Wenn das Symbol für die Systemwarnanzeige erscheint, drücken... - Seite 11 Funktionsname Funktionsbeschreibung Symbol für Drücken Sie das Symbol Anzeigemodus, um zwischen dem Hauptbildschirm, dem Echtzeitmesser, der Grafik und dem PM- Anzeigemodus Bildschirm zu wechseln (Sie müssen den Massenmodus aktivieren, indem Sie zu Einstellungen und dann zu Kanalverwaltung für PM-Bildschirm gehen). Symbol für Drücken Sie das Symbol Aufgezeichnete Daten, um die Seite mit den gespeicherten Datensätzen anzuzeigen.
- Seite 12 Funktionsname Funktionsbeschreibung Datensatzanzeige Die Anzeige Record (Aufzeichnung) zeigt die Gesamtzahl der im Gerät gespeicherten Messdatensätze an. Das Gerät Record: 1 / 45000 kann 45.000 Datensätze in einem rotierenden Puffer speichern. Einstellungsmenü- Drücken Sie auf das Symbol Settings Menu Symbol (Einstellungsmenü), um den Einstellungsbildschirm zu öffnen.
-
Seite 13: Zurück-Pfeil-Symbol
BEDIENUNG – ERSTMALIGES EINSCHALTEN – ERSTE VERWENDUNG Nachdem sich der Luftqualitätsmonitor zum ersten Mal eingeschaltet hat, erscheint ein Fenster mit der Meldung Time of Day Clock Not Set (Uhrzeit nicht eingestellt). Drücken Sie OK, um die Uhr einzustellen. Taste zur Auswahl des Datumsformats Wählen Sie das Format für Monat/Tag/Jahr, Tag/Monat/Jahr oder Jahr/Monat/Tag, indem Sie die entsprechende Taste auf dem Bildschirm auswählen. -
Seite 14: Echtzeit-Messgeräte, Grafiken Und Umweltbildschirme
ECHTZEIT-MESSGERÄTE, GRAFIKEN UND UMWELTBILDSCHIRME Das Gerät zeigt eine Balkendiagramm-Visualisierung an, die mit der Zunahme der pro Sekunde und pro Kanal gezählten Impulse ansteigt und abfällt. Dies kann verwendet werden, um die Quelle von Partikeln innerhalb eines Bereichs zu lokalisieren. Je näher das Gerät an der Quelle ist, desto höher erscheint die Anzeige auf dem Balkendiagramm. -
Seite 15: Aufgezeichnete Daten
AUFGEZEICHNETE DATEN Das Gerät speichert bis zu 45.000 Datensätze, auf die Sie durch Auswahl des Symbols für aufgezeichnete Daten zugreifen können. Auf der Seite Aufgezeichnete Daten können Sie mit einem horizontalen Schieberegler durch alle Datensätze nach links und rechts scrollen. Drücken Sie die weißen Pfeile, um einen bestimmten Datensatz präzise zu finden. - Seite 16 BERICHTE ISO 14644-1 Drücken Sie auf das Symbol ISO 14644-1, um einen Bericht zu erstellen, der auf den Parametern und Richtlinien der ISO-Norm basiert. EU-GMP Anhang 1 Drücken Sie auf das Symbol EU-GMP ANHANG 1, um einen Bericht zu erstellen, der auf den Parametern und Richtlinien der EU-GMP-Norm basiert.
-
Seite 17: Einstellungen
EINSTELLUNGEN Einstellungsbildschirm Drücken Sie auf das Symbol Einstellungsmenü, um den Einstellungsbildschirm zu öffnen. Alle Aspekte der Geräteeinstellungen können über die symbolgesteuerten Untermenüs verwaltet werden. Wenn das Administratorkennwort verwendet wird, ist dieser Bildschirm nicht verfügbar und kann nur vom Administrator aufgerufen und geändert werden. PROBENAHME-EINRICHTUNG Bildschirm Probenahmeeinstellungen Drücken Sie auf das Symbol Probenahme, um den Bildschirm Probenahmeeinstellungen anzuzeigen. - Seite 18 Halten Drücken Sie auf das Fenster Halten, um den Bildschirm Zeit eingeben zu öffnen. Hiermit wird die Zeit gesteuert, die das Gerät im Automatikmodus zwischen den Messungen hält. Um den zu ändernden Wert auszuwählen, bewegen Sie den Cursor mit den Tasten < oder >. Die Eingabe erfolgt in Stunden:Minuten:Sekunden (HH:MM:SS).
- Seite 19 Massenmodus aktivieren Drücken Sie die Taste Mass Mode, um den Massenmodus zu aktivieren. Das Gerät zeigt nun die Partikelanzahl als berechnete Partikelmassekonzentration in Gewichts-/Volumeneinheiten an. Die internationale SI-Einheit für Masse ist (kg/m³), was in Mikrogramm pro Milliliter (μg/ml) umgerechnet werden kann. Dichte g/ml Drücken Sie auf das Fenster Dichte g/ml, um den Bildschirm Dichtefaktor eingeben zu öffnen.
- Seite 20 STANDORTE & REZEPTE Drücken Sie auf das Symbol Standorte & Rezepte, um den Bildschirm Standort & Rezept auswählen zu öffnen. Es können bis zu 1.000 eindeutige Standortnamen erstellt werden. Durch Drücken der Schaltfläche Benutzerrezepte können standortspezifische Rezepte erstellt werden, die voreingestellte Werte für Delay, Sample oder Volume, Hold, Cycles, Mode und Channel Alarm verwenden.
- Seite 21 Rezept entfernen Drücken Sie die Schaltfläche Entfernen, um das in der Standortliste markierte Rezept zu löschen. Registerkarte Verwendet von Das Fenster Verwendet von zeigt alle derzeit für das aktuelle Rezept festgelegten Speicherorte an. Registerkarte Bearbeiten 1 Drücken Sie die Registerkarte Bearbeiten 1, um die Einstellungen für Verzögerung, Probe, Volumen, Halten, Zyklen und Modus für das ausgewählte Rezept anzupassen.
-
Seite 22: Konfiguration
KONFIGURATION Drücken Sie auf das Symbol Konfiguration, um Sprache, Teilproben speichern, Alarmbestätigung, Anmerkungen aktivieren, Zahlenformat, Konfiguration auf USB-Stick speichern und Werkseinstellungen wiederherstellen auszuwählen. Sprache Wählen Sie die Sprache aus, die Sie für Ihr Gerät verwenden möchten, und markieren Sie sie. Teilproben speichern Wählen Sie die Schaltfläche Teilproben speichern, um Werte aus einer vorzeitig beendeten Probenahme zu speichern. -
Seite 23: Drucker Einrichten
DRUCKER EINRICHTEN Drücken Sie auf das Symbol Druckereinrichtung, um den Bildschirm Druckereinrichtung zu öffnen. In den Ausdruck einbeziehen Wählen Sie alle Elemente aus, die in die gedruckten Werte und Berichte aufgenommen werden sollen. Automatischer Druck Wählen Sie die Schaltfläche Druckoptionen automatisch, um den automatischen Druck bei Proben oder Alarmen zu aktivieren. -
Seite 24: Modbus-Einrichtung
Modbus-Einrichtung Drücken Sie auf das Symbol Modbus-Einrichtung, um den Bildschirm Modbus-Einrichtung zu öffnen. Modbus-Adresse Drücken Sie auf das Fenster Modbus-Adresse, um den Bildschirm Modbus-Adresse eingeben (0 ... 247) zu öffnen. Zur Eingabe dieser Werte wird ein numerischer Tastenblock angezeigt. Verwenden Sie die Tasten <... -
Seite 25: Einheiten
UMWELT Drücken Sie auf das Symbol Umgebung, um den Bildschirm Umgebung zu öffnen und die Einheiten für den Luftdruck (BP), die Temperatur (Temp), die Aktivierung des unteren und oberen Alarms, die Einstellung des unteren und oberen Alarms und die Anzeige auf dem Startbildschirm festzulegen. Einheiten Wählen Sie die Einheiten für den Luftdruck (BP) in Zoll Quecksilbersäule (inHg) oder Millibar (mbar). -
Seite 26: Energieverwaltung
Drücken Sie auf das Symbol Jetzt sperren, um das Gerät sofort zu sperren. Passwort verloren Bitte rufen Sie PCE Instruments an oder senden Sie eine E-Mail, um ein temporäres Passwort zu erhalten, das am Tag der Anfrage gültig ist. HINWEIS: Dieses einmalige Passwort läuft automatisch am Ende des Tages ab, an dem es ausgestellt wurde. - Seite 27 Batteriestatus Verbleibende Batterielebensdauer Prozentuale Angabe der verbleibenden Batterielebensdauer. Bei Netzbetrieb Bei Batteriebetrieb Wählen Sie das Optionsfeld, um die Einstellungen für Bei Netzbetrieb und Bei Batteriebetrieb auszuwählen. Ruhezustand zwischen Abtastungen Durch Auswahl der Schaltfläche Ruhezustand zwischen Abtastungen wird die Funktion aktiviert, mit der das Gerät zwischen Abtastungen heruntergefahren wird, um die Batterielebensdauer zu verlängern.
-
Seite 28: Fernbedienung
LAUTSTÄRKEREGLER Lautstärkeregelungssymbol Drücken Sie auf das Lautstärkeregelungssymbol, um den Lautstärkeregler zu aktivieren. Schieben Sie den Lautstärkeregler, um die Lautstärke anzupassen. Am unteren Rand des Reglers wird ein numerischer Wert angezeigt, der die relative Lautstärke angibt. Wenn Sie den Lautstärkeregler auf 0 schieben, wird das Instrument stummgeschaltet. -
Seite 29: Entsorgung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 PCE INSTRUMENTS KONTAKT INFORMATION Germany France Spain...
