SolarEdge Nexis Kurzinstallationsanleitung Seite 20

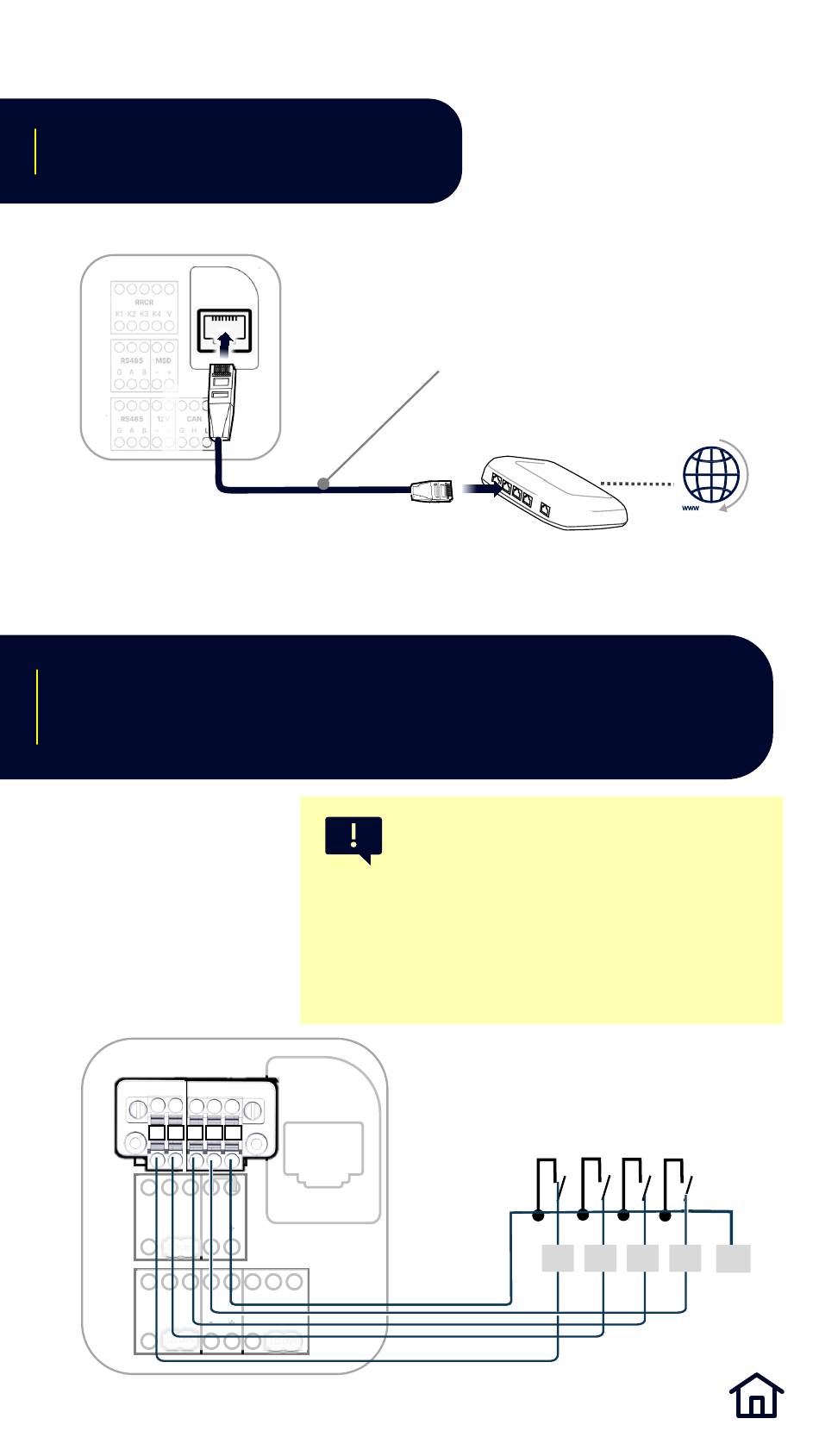

LANVerkabelung
LAN
Verkabelung des Rundsteuerempfängers
RRCR/14a-Steuerbox
W3 S2 S1 W4 NC
K1 K2 K3 K4 V
K1 K2 K3 K4 V
G H L
G A B
RS4851
G A B
20
Wenn die Leitung im Freien verlegt wird,
stellen Sie sicher, dass Sie eine geeignete
Leitung für die Außeninstallation verwenden.
Netzwerk-
Leitung
LAN
MSD
12V CAN
G H L
Internet-Router
Verwenden Sie ein mindestens 5
adriges Kabel (nicht im Lieferumfang
enthalten) mit einem
Außendurchmesser von 5 mm, um
eine ordnungsgemäße Passform und
Abdichtung der Wechselrichter-
Kabelverschraubung zu
gewährleisten.
RRCR-Relais/FNN 4-Leiter-Steuerung
K1 K2 K3 K4 +5V
