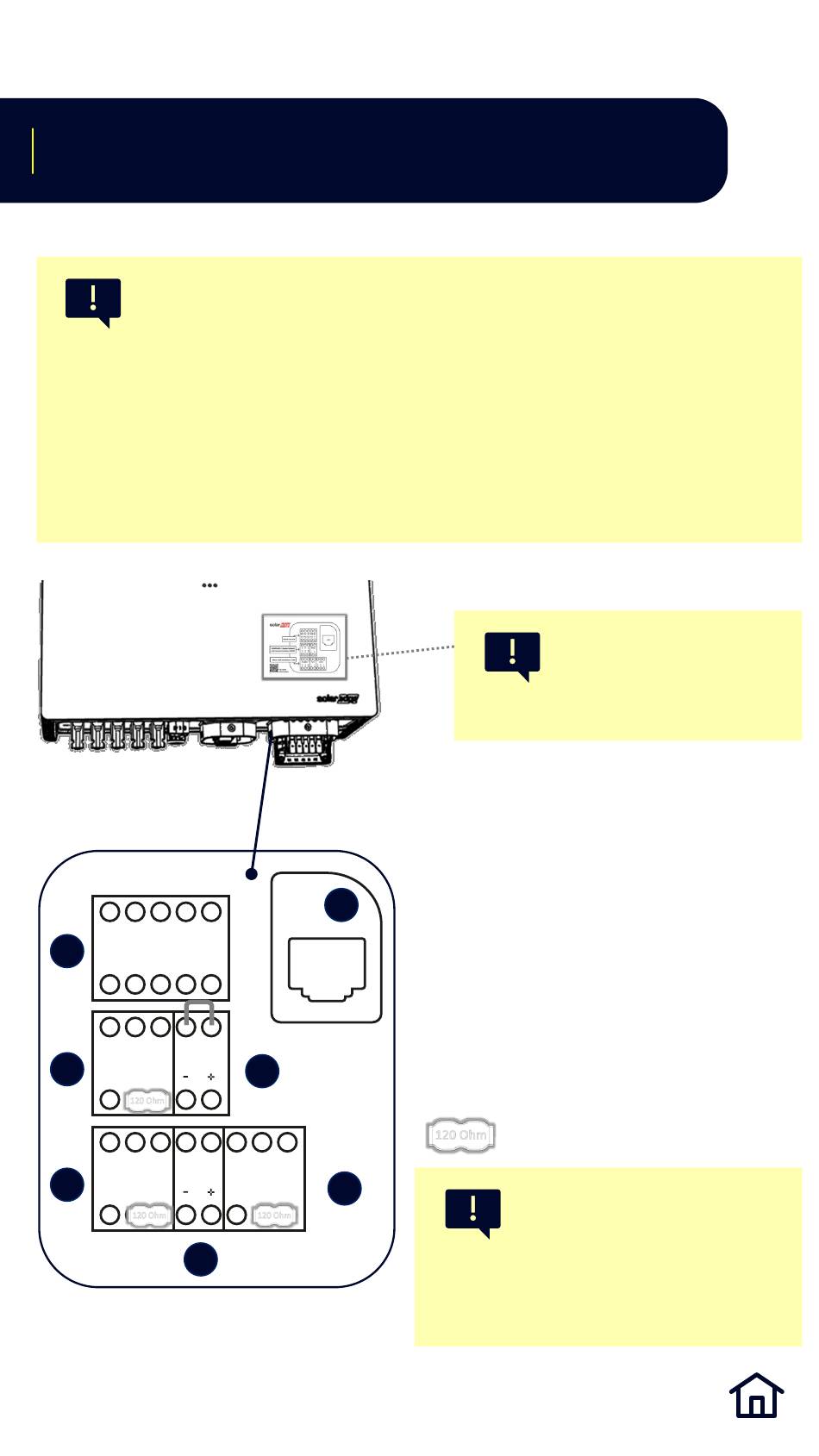

Wechselrichterverkabelung
Kommunikation
Die Informationen in dieser Anleitung können ohne vorherige Ankündigung
geändert werden. Die endgültige Konfiguration des Systems, einschließlich
der Hinzufügung von Kommunikations-Abschlusswiderständen, wird
voraussichtlich Mitte 2026 verfügbar sein. Bis dahin funktioniert das System
in seiner aktuellen Konfiguration normal. Während gelegentlich geringfügige
kommunikationsbedingte Unregelmäßigkeiten auftreten können, wird die
Gesamtleistung des Systems nicht beeinträchtigt und wird nach
Implementierung der endgültigen Konfiguration vollständig optimiert sein.
W3 S2 S1 W4 NC
1
K1 K2
K3 K4 V
G
H
L
MSD
2
G A
B
RS4851
12V
4
CAN
G
A
B
5
18
7
LAN
3
6
G
H
L
Das Label befindet sich
am Wechselrichter
unter der dekorativen
Abdeckung.
1. RRCR / 14a
2. CAN / RS4852
Primärgerät/Sekundärgerät)
3. Manueller Shutdown MSD
4. Zähler RS4851
5. 12 V
6. CAN Battery
7. LAN
= Abschlusswiderstand
Die Steckverbinder sind
bereits am Wechselrichter
angeschlossen. Lösen Sie
die Schrauben, um die
Steckverbinder zu
entfernen.
