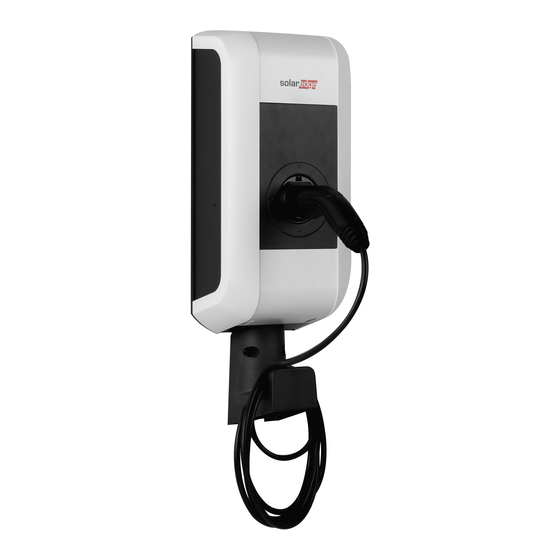

EV charger Einleitung Dieses Dokument bezieht sich auf folgende Geräte: ● SolarEdge Home EV Charger mit Software Version 1.12.1 Die Gerätevariante lässt sich über die Produktbezeichnung am Typenschild ermitteln. Die Software-Version kann über das Webinterface ausgelesen werden. Nähere Informationen siehe "Bedienungsanleitung".
EV charger Einleitung Darstellung Sicherheitshinweise Im Handbuch finden Sie an verschiedenen Stellen Hinweise und Warnungen vor möglichen Gefahren. Die verwendeten Symbole haben folgende Bedeu- tung: GEFAHR! bedeutet, dass Tod oder schwere Körperverletzung eintreten werden, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
EV charger Zweck des Dokuments Dieses Dokument beschreibt die Konfiguration der erweiterten Funktionen von SolarEdge Home EV Charger, nachdem diese installiert wurde. Dies umfasst unter anderem die Beschreibung der Einstellungen im Webinter- face. Dieses Dokument dient als Erweiterung zu den mitgelieferten Handbüchern von SolarEdge Home EV Charger.
... Client-Ladestation (c-series) ... Übergeordnetes Netzwerk/Internet ... OCPP-Backend Die folgenden Kapitel beschreiben, welche Netzwerkschnittstellen SolarEd- ge Home EV Charger (Master-Ladestation) zur Verfügung stellt und wie der Aufbau eines Master-/Client-Netzwerks realisiert werden kann. Netzwerkschnittstellen SolarEdge Home EV Charger stellt folgende Netzwerkschnittstellen (z.B. für die Anbindung an ein OCPP-Backend, ...) zur Verfügung:...
Seite 10
... SolarEdge Home EV Charger ... Router ... Internet ... OCPP-Backend ® Anschluss: Ethernet1-Anschluss (LSA+ Über die LAN-Schnittstelle kann SolarEdge Home EV Charger auch mit an- deren Ladestationen verbunden werden, wodurch sich ein Ladenetzwerk realisieren lässt. Information ® Der Ethernet1-Anschluss X4 (LSA+ ) und der Ethernet2-Anschluss X3 (RJ45) sind auf der Platine parallel geschaltet und können nicht gleichzeitig...
Seite 11
Router immer über LAN erfolgen. 2.1.3 WLAN Access Point (Hotspot) (optional) SolarEdge Home EV Charger kann über den integrierten WLAN Access Point mit einem mobilen Endgerät verbunden werden. Mit dem mobilen End- gerät kann einfach auf das Webinterface zugegriffen und die Konfiguration der Ladestation durchgeführt werden.
Systemübersicht EV charger Die Zugangsdaten und die IP-Adresse des WLAN Access Point stehen am Konfigurationsetikett. Das Konfigurationsetikett befindet sich in einem Beu- tel, der dem Montagematerial beigelegt ist. Um die Konfiguration über ein mobiles Endgerät durchzuführen, sind folgen- de Schritte notwendig: 1) Mobiles Endgerät mit dem WLAN Access Point verbinden.
EV charger Konfiguration Konfiguration Dieses Kapitel beschreibt die notwendige Konfiguration für einen korrekten Betrieb der Ladestationen. Folgende Schritte sind dafür notwendig: ● DIP-Switch an der Ladestation einstellen ● Konfiguration (über Webinterface oder über USB-Stick) Je nach Netzwerkaufbau kann die Aktivierung des DHCP-Servers auf der Master-Ladestation notwendig sein.
Seite 14
Konfiguration EV charger Aktivierung Kommunikation - DSW2.5 Funktion Abbildung Aktivierung der Kommunikation Diese DIP-Switch Einstellung muss für jede Master- und Cli- ent-Ladestation durchgeführt werden, damit eine Kommunika- tion der Ladestationen möglich wird. Information Änderungen an den DIP-Switch Einstellungen werden erst nach einem Neustart der Ladestation wirksam! Für einen Neustart den "Service-Taster"...
EV charger Webinterface Webinterface Im Webinterface werden die notwendigen Einstellungen (Hauptmenü "Confi- guration") für die Kommunikation der Ladestation konfiguriert. Die Konfigura- tion für das gesamte Ladenetzwerk erfolgt über die Master-Ladestation. Um auf das Webinterface der Master-Ladestation zuzugreifen, ist eine Netz- werkverbindung erforderlich.
Webinterface EV charger In den folgenden Kapiteln wird ein Überblick über die Möglichkeiten des We- binterface gegeben. Eine genaue Beschreibung der einzelnen Konfigurati- onsmöglichkeiten befindet sich im Webinterface direkt neben dem jeweiligen Konfigurationseintrag. Der tatsächliche Umfang des Webinterface kann je nach Gerätevariante ab- weichen.
Seite 17
EV charger Webinterface Network Connection Hier werden Informationen zu den Netzwerkschnittstellen (LAN, Mobilfunk, WLAN und WLAN Access Point) der Master-Ladestation angezeigt. Backend Hier werden Informationen zum OCPP-Backend (wie z.B. Verbindungsstatus und Adresse) angezeigt. 4.1.2 Charging Sessions Auf dieser Seite werden Details zu den letzten 200 Ladesitzungen ange- zeigt.
Seite 18
Webinterface EV charger Chargepoint Parameters Hier wird die Anschlussart (1-phasig oder 3-phasig) der Ladestation ausge- wählt. Bei 1-phasigem Anschluss kann zusätzlich die verwendete Ader der Zuleitung ausgewählt werden. Bei einem Ladenetzwerk kann auch die An- schlussart der Client-Ladestationen ausgewählt werden.
Seite 19
EV charger Webinterface DSW Settings Hier können die getroffenen DIP-Switch Einstellungen für jede Ladestation im Ladenetzwerk angezeigt werden. Factory Data Reset Mit der Schaltfläche "Reset" wird die Konfiguration der Ladestation auf die Werkseinstellung zurückgesetzt und alle gespeicherten Daten (Ladesitzun- gen, eingelernte RFID-Karten, Webinterface-Passwort, ...) werden gelöscht.
Seite 20
Webinterface EV charger ● Charging Network Parameters ● Chargepoint Parameters ● Network Connection ● Certificates ● WLAN Access Point ● Proxy ● OCPP ● External TCP Meter ● Display Text Information Die getätigten Einstellungen werden erst übernommen, wenn die Schaltflä- che "Apply"...
Seite 21
EV charger Webinterface Certificates Für eine verschlüsselte Verbindung können Zertifikate im -Format im- *.pfx portiert werden. Es kann die Verbindung zum OCPP-Backend und zur Lade- station verschlüsselt werden. Folgende Zertifikate sind verfügbar: OCPP Zertifikate Zertifikat Verwendungszweck Verschlüsselte Verbindung zum OCPP Ser-...
Webinterface EV charger Die Abkürzungen „Wh“ und „kWh“ dürfen nicht in den Display Texten ver- wendet werden, da sie hier irreführend für die Benutzer sein können. Diese Abkürzungen sind für die Anzeige der übertragenen Energie vorbehalten. Falls „Wh“ oder „kWh“ dennoch als Display Text eingegeben wird, wird dies ignoriert und nicht am Display angezeigt.
Seite 23
EV charger Webinterface Für die Fehlerdiagnose kann es notwendig sein, die Vorgänge der Ladestati- on detailliert aufzuzeichnen. Dazu kann in diesem Bereich der DEBUG-Mo- dus aktiviert werden. Damit die aufgezeichnete Datenmenge nicht zu groß wird, muss zusätzlich die Dauer für die detaillierte Aufzeichnung angegeben werden.
Funktionen EV charger Funktionen In folgenden Kapiteln werden spezielle Funktionen der Ladestation beschrie- ben. RFID-Autorisierung Bestimmte Gerätevarianten sind mit einem RFID-Reader ausgestattet, der die Autorisierung eines Ladevorgangs mit RFID-Karten nach ISO 14443 und ISO 15693 ermöglicht. Durch die RFID-Autorisierung kann eine Ladesitzung nur gestartet werden, wenn eine Identifizierung mittels RFID-Karte erfolgt.
Seite 25
EV charger Funktionen Modus Beschreibung Die Autorisierungsanfrage wird immer mit den lokal an der La- destation gespeicherten RFID-Karten abgeglichen. Es erfolgt OnlyLocal kein Abgleich mit den am OCPP-Backend gespeicherten RFID- Karten. Offline Authorization Mode Hier wird festgelegt, wie eine Autorisierungsanfrage behandelt wird, wenn die Verbindung zum übergeordneten OCPP-Backend ausfällt.
Seite 26
Funktionen EV charger 5.1.3 RFID-Autorisierung ohne OCPP-Backend Anbindung Zum Verwalten der RFID-Karten gibt es folgende Möglichkeiten: ● Am RFID-Reader der Ladestation ● Im Webinterface RFID-Karten am RFID-Reader verwalten Sowohl die RFID-Master-Karte als auch alle RFID-Client-Karten können di- rekt am RFID-Reader der Ladestation eingelernt werden. Für das Einlernen einer RFID-Karte darf keine Ladesitzung aktiv sein und es darf auch kein Fahrzeug an der Ladestation angesteckt sein.
Seite 27
EV charger Funktionen Information Zum Bearbeiten der *.csv-Datei wird die Verwendung eines Texteditors empfohlen. Ansonsten kann das Datum beim Import falsch interpretiert werden. Beim Einlernen und Bearbeiten einer RFID-Karte können folgende Eingaben gemacht werden: Eingabe Beschreibung RFID Card – Seriennummer (UID) der RFID-Karte.
Seite 28
Funktionen EV charger 2) RFID-Karte, die zuvor eingelernt wurde, vor den RFID-Reader halten. 3) Die ansteigende Tonfolge und der grün blinkende LED-Balken signali- sieren, dass die RFID-Karte akzeptiert wurde. Der Ladevorgang kann nun durch das Fahrzeug gestartet werden. 4) Wenn notwendig, kann der Ladevorgang vorzeitig beendet werden, in- dem dieselbe RFID-Karte erneut vor den RFID-Reader gehalten wird.
EV charger Instandhaltung Instandhaltung Diagnose und Fehlerbehebung Die FAQ auf unserer Website unterstützen bei der Behebung möglicher auf- tretender Fehler: www.solaredge.com/resource-library Software-Update Es wird empfohlen, die Ladestation immer auf dem aktuellsten Software- Stand zu halten, da dieser Funktionserweiterungen und Fehlerbehebungen enthält.
Instandhaltung EV charger 6.2.1 Software-Update über Webinterface Abb. 6-4: Webinterface Software-Update Um ein Software-Update über das Webinterface durchzuführen, gehen Sie wie folgt vor: 1) Die aktuelle Software für die Ladestation herunterladen ( -Datei). *.keb 2) Im Webinterface der Ladestation anmelden. 3) Im Hauptmenü unter "System" den Punkt "Software Update" auswählen.
EV charger Instandhaltung 6.2.3 Software-Update über OCPP-Backend Ein Software-Update für das gesamte Ladenetzwerk kann über das OCPP- Backend erfolgen. Für das Software-Update ist ein FTP-Link erforderlich. Der FTP-Link befindet sich bei den Informationen, die gemeinsam mit dem Software-Update von unserer Website heruntergeladen werden.
Support EV charger Support Wenn Sie technische Probleme mit SolarEdge-Produkten haben, wenden Sie sich bitte an: https://www.solaredge.com/service/support Bevor Sie uns kontaktieren, halten Sie bitte die folgenden Informationen be- reit: ● Modell- und Seriennummer des fraglichen Produkts. ● Der Fehler, der auf der mobilen Anwendung des Produkts SetApp oder auf der Diagnoseplattform oder durch die LEDs (wenn vorhanden) ange- zeigt wird.
