REMKO VRS 15 INOX Bedienung - Technik - Ersatzteile
Öl-kompakt-heizautomat
Verwandte Anleitungen für REMKO VRS 15 INOX
Inhaltszusammenfassung für REMKO VRS 15 INOX

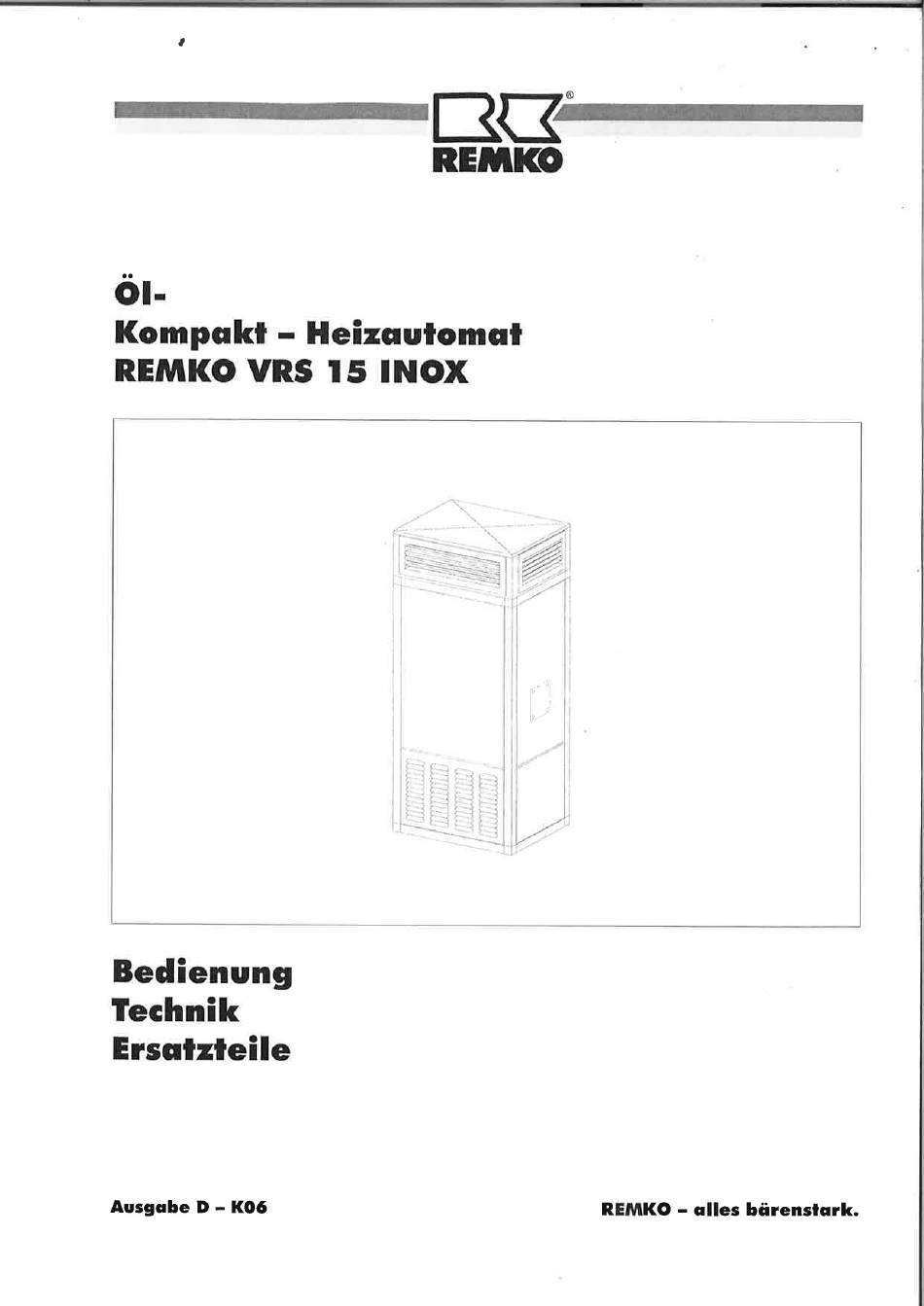

- Seite 1 REMKO Kompakt —Heizautomat REMKO INOX Bedienung Technik Ersatzteile Ausgabe - K06 REMKO alles bärenstark.
- Seite 2 Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung etc. Oder eigenmächtigen Änderungen an der werkseitig gelieferten Geräte- ausführung erlischt jeglicher Gewährleistungsanspruch. Änderungen vorbehalten! Ortsfestes Warmluff-Heixsystem REMKO INOX Inhalt Inhalt Seite Sicherheitshinweise Technische Daten Gerätebeschreibung Schaltschema Voraussetzungen f. d. Aufstellung Gerätedarstellung...
- Seite 3 Sicherheitshinweise Gerätebeschreibung Das Gerät (direkt befeuerter Warmlufterzeuger, auch Beim Einsatz des Gerätes sind grundsätzlich immer WLE genannt) Wird mit Heizöl EL Oder Dieselöl betrie- die jeweiligen örtlichen Bau-, Brandschutz- sowie ben und ist für einen vollautomatischen, universellen, berufsgenossenschaftlichen Vorschriften zu beach- problemlosen Betrieb konzipiert.
- Seite 4 Voraussetzungen für die Aufstellung Arbeitsweise Nach Einschalten des Gerätes durch betåtigen des Be- Bei Aufstellung des Gerätes sind grundsätzlich die triebsschalters in Stellung „Heizen" (grüne Kontrol- Richtlinien der Landesbauordnung und Feuerungsanla- leuchte im Bedienfeld leuchtet auf) schaltet sich der genverordnung des jeweiligen Bundesland einzuhalten. Gebläse-Ölbrenner automatisch ein.
- Seite 5 Aufstellung Wandmontage + Das Gerät darf in Räumen nur dann aufgestellt und Die zur Montage vorgesehene Wand muß aus nicht betrieben werden, wenn dem Geräte eine für die brennbaren Baustoffen bestehen. Verbrennung ausreichende Luftmenge zugeführt Ihre Belastbarkeit ist zu prüfen, gegebenenfalls sind Wird und die Abgase über eine Abgasanlage ins Verstärkungen anzubringen.
- Seite 6 Voraussetzung für eventuelle Material- und Garantiean- sprüche ist, dass der Besteller Oder sein Abnehmer zeitlichen Zusammenhang mit Verkauf und Inbetrieb- Elektroinstallation nahme die jedem REMKO —Heizautomaten beigefügte „Garantieurkunde" vollständig ausgefüllt an die REM- Vor der nach EN 60335-1 0116 durchzu- KO GmbH &...
- Seite 7 2. Elektroinstallation Der elektrische Geräteanschluß ist durch autorisiertes Es ist besonders darauf zu achten, daß der Leitungs- Fachpersonal nach den einschlägigen Bestimmungen querschnitt nach dem gesamten Leitungswiderstand, (evtl. auch örtliche) auszuführen. der Saughöhe und erhöhter Viskosität bei tieferen Tem- peraturen ausgelegt wird. Erforderlichenfalls ist ein se- Ein Notschalter (empfohlen) ist an gut zugänglicher parates Ölförderaggregat einzusetzen.
- Seite 8 Bei werkseitig geliefertem Ölbrenner etfolgt, bedingt durch die serienmäßige Ölvotwär- mung, ein verzögerter Brennerstart. Hinweis für das sachkundige Servicepersonal: Die doppelwandigen REMKO Edelstahl-Abgassysteme Der Brenner ist gemäß Herstellerangaben auf optimale Sindvom Institut für Bautechnik allgemein bauaufsicht- Werte, mindestens jedoch auf die Bundes- licht nach DIN 18160 Teil 1 zugelassen.
- Seite 9 Durch die Brenneröffnung (7) können nun die Haupt- Oder Notschalter ausschalten. Verbrennungsrückständemittels Reinigungsbürste und Z.B. Industriesauger entfernt werden. Ein speziel/es Kesselreinigungsset zum REMKO- Bei längeren Betriebsunterbrechungen Industriesauger ist als Zubehör erhåltlich sollte der bauseitige Hauptschalter bzw. die Sicherung nach der Außerbe-...
- Seite 10 Verhalten bei Störungen 1. Gerät startet nicht: überprüfen, 0b im Bedienfeld die Rote Kontrolleuch- te (Brennerstörung) aufleuchtet; + Netzanschluß überprüfen. wenn ja, durch Drücken des Störknopfes am Bren- nerautomaten das Relais entriegeln. + Brennerfunktion überprüfen. Bei werkseitigem Brenner gibt der Brennerautomat + Sicherheitstemperaturbegrenzer(STB) überprüfen;...
- Seite 11 Technische Daten 15 INOX Nennwärmebelastung QBmax. Nennwärmeleistung QNmax. 13,8 Nennluftvolumenstrom m3/h Nenndruck PNextern Brennstoff Heizöl EL nach 51603 Brennstoffverbrauch me max. kg/h 1,26 Ölzerstäubungsdüse (Größe, Sprühwinkel undSprühkegel) 0,40 / 600S Pumpendruck 8-8,5 Abgasmassenstrom kg/h 23,5 - 24,5 AbgastemperaturtA 185- erforderl. Kaminzug Abgasverlust minimax.
- Seite 12 Schaltschema Netzanschluss: 230 v 1 1- Ventilatormotor: 230 v 1 1- Brennermotor: 230 v 11- extern HW 07 Ot Kondensator (Ventilator) Kontrolleuchte GRUN (Betrieb) Kontrolleuchte ROT (Brennerstörung) Klemmleiste Netzeingang Klemmleiste Elektroverdrahtung Ventilatormotor Betriebsschalter Sicherheitstemperaturbegrenzer externer Thermostatanschluß Ventilatorregler Ein Notschalter(empfohlen)ist an gut zugängli- Temperatumächter cher Stelle des Aufstellungsraumes anzubringen.
- Seite 13 INOX Maß-und Konstruktionsänderungen, die demtechnischenFortschrittdienen,bleibenuns vorbehalten.
- Seite 14 Ersatxteilliste VRS 15 INOX Bezeichnung EDV-Nr. Ausblashaube kpl. (ohne Ausblasgitter) .359169 Ausblasgitter (Vorne) 1095343 Verkleidungsblech, links / rechts 1103140 Isolation, links I rechts 1103141 Isolation, vorne 1103142 Verkleidungsblech, vorne 1103143 Ansaugitter, links / rechts 1103144 Verkleidungsblech, vorne / unten 1103145...
- Seite 15 Montage des Ölbrenners e Montagegrundplatte waagerecht halten, e rechte Halterung seitlich in Abhängung schieben, Die Inbetriebnahme des Ölbrenners darf nur von • linke Seite oben in die Öse einhängen. ausgebildetem Fachpersonal durchgeführt werden! Einstellmaße Zündelektrode und Stauscheibe Zur Befestigung des Ölbrenners (Abb. 1) dient der mit- gelieferte Brennerflansch (1), der mit 4 Schrauben...
- Seite 16 Besteller Oder sein Abnehmer im zeitlichen Zusammenhang mit Verkauf und Inbetrieb- Bei der Brennerinbetriebnahm undjederWartung ist nahmediejedem REMKO—Gerätbeigefügte derÖldruck einzustellen b zw.zu überprüfen. Garantieurkunde vollständigausgefülltan die Pumpe nicht ohne 01 laufen lassen! REMKOGmbH& co. KG zurückgesandt h at...
- Seite 17 Wartungs- und Pflegeprotokoll Gerätenummer Gerätetyp Brennertyp Brennernummer : ... Gerät gereinigt —Außen — Gerät gereinigt — Innen — Ventilatorschaufeln gereinigt Brennkammer gereinigt Wärmetauscher gereinigt Rauchgasbremsen ersetzt Dichtungen Revisionsdeckel ersetzt Flanschdichtung am Brenner ersetzt Brennstofilter ersetzt Sicherheitseinrichtungen überprüft elektr. Sicherheit überprüft Schutzvorrichtungen überprüft Brennerwartung Probelauf...
- Seite 18 Anforderungen der aufgeführten EG-Richtlinien entspricht. Wichtiger Hinweis: Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung etc. Odereigenmächtigen Änderungenan der werkseitiggeliefertenGeräteausführung verliert dieses Dokumentseine rechtliche Gültigkeit. Name Herstellers REMKO GmbH & co. Klima- und Wärmetechnik 1m Seelenkamp D - 32791 Lage Geräte (Maschinen) - Ausführung ortsfester Warmlufterzeuger zum Betrieb mit separatem Ölgebläsebrenner...
