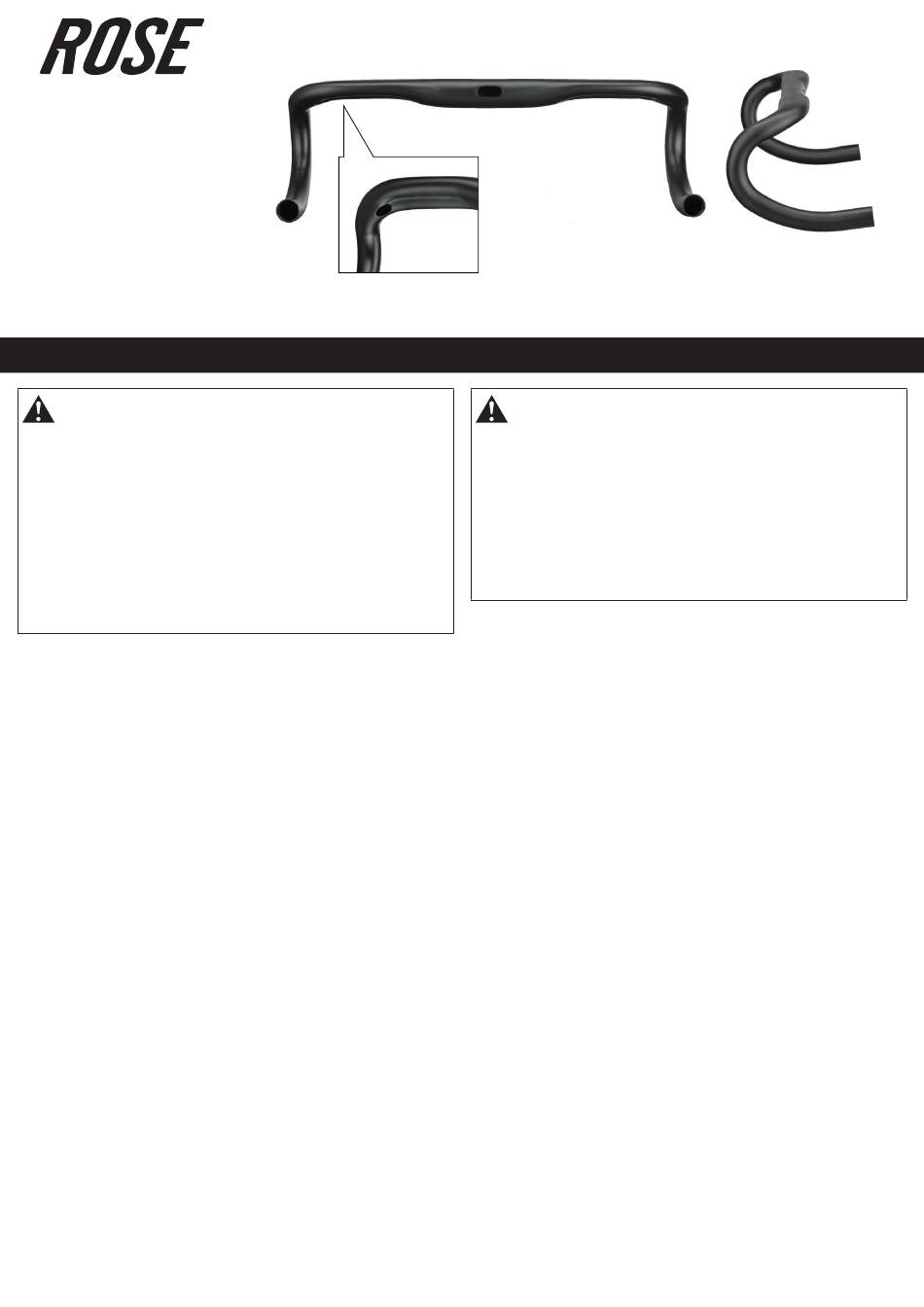

ROSE RACE ATTACK R-D1 Bedienungsanleitung

RACE ATTACK R-D1
Rose Bikes GmbH
Schersweide 4, 46395 Bocholt, Germany
rosebikes.com
Made in Taiwan
DE // BEDIENUNGSANLEITUNG LENKER // BEST.-NR.: 16250501
WARNUNG
Unfallgefahr durch Fehlmontage oder falsche Handhabung des Lenkers!
Die fehlerfreie Montage und Handhabung des Lenkers trägt entscheidend zur Sicherheit deines Fahrrads
bei. Beachte folgende Punkte:
• Die Montage des Lenkers darf nur von Personen mit entsprechendem Fachwissen und Erfahrung
durchgeführt werden. Im Zweifelsfall muss ein ausgebildeter Zweiradmechatroniker hinzugezogen
werden!
• Prüfe die Bedienungsanleitung des Vorbauherstellers auf spezifische Angaben zur Montage des
Lenkers.
• Der Lenker kann nach einem Sturz nicht sichtbare Schäden aufweisen. Lenker nach einem Sturz von
einem ausgebildeten Zweiradmechatroniker prüfen lassen und ggf. austauschen!
• Aluminium-Lenker dürfen nicht mit Stahl-Vorbauten verwendet werden.
• Bei Knackgeräuschen, äußerlichen Veränderungen sowie Rissen, Verformungen oder Verfärbungen
muss der Lenker getauscht bzw. von einem ausgebildeten Zweiradmechatroniker geprüft werden.
• Jegliche Veränderungen des Lenkers (Kürzen des Lenkers, Bohren von Löchern etc.) sind nicht
zulässig.
Allgemeines / Sicherheit
Diese Bedienungsanleitung muss vor der ersten Verwendung deines Lenkers gelesen und verstanden
worden sein. Bewahre diese Bedienungsanleitung für späteres Nachschlagen auf. Verkaufst oder verschenkst
du deinen Lenker, muss diese Bedienungsanleitung dem Lenker beigelegt werden.
Bestimmungsgemäßer Gebrauch
Dieser Lenker ist für den Einsatz an Fahrrädern der Kategorie 2 gemäß DIN 17406 bestimmt. Die Nutzung
des Lenkers ist auf befestigte und unbefestigte Wege (auch Schotter) mit moderaten Unebenheiten sowie
Stufen und Absätze bis zu einer Höhe von 15 cm begrenzt.
Jede darüber hinausgehende Beanspruchung, insbesondere im Gelände, bei Sprüngen oder bei
wettkampforientierter Nutzung, gilt als nicht bestimmungsgemäß und kann zum Versagen des Lenkers
führen.
Das maximale Systemgewicht (Fahrrad, Fahrer, Gepäck) beträgt 100 kg.
Montage vorbereiten
1. Reinige den Lenker. Der Lenker muss sauber und fettfrei sein!
2. Reinige den Klemmbereich des Vorbaus. Der Klemmbereich muss sauber und fettfrei sein!
3. Prüfe den Klemmbereich des Vorbaus auf scharfe Kanten. Vorbauten mit scharfen Kanten dürfen nicht
verwendet werden!
Lenker und Bedienlemente montieren
1. Prüfe die Bedienungsanleitung des Vorbauherstellers auf spezifische Angaben zur Montage des Lenkers.
2. Bringe den Lenker und die Lenkerklemmschelle(n) an, drehe die Schrauben der Lenkerklemmung
hinein und ziehe sie so fest an, dass sich der Lenker noch bewegen lässt.
3. Richte den Lenker mittig aus und stelle die Neigung des Lenkers ein.
4. Ziehe die Schrauben des Vorbaus gemäß den Angaben des Vorbauherstellers an.
5. Montiere die Schalt-/Bremshebel gemäß den Angaben des Herstellers.
Züge verlegen
Der Lenker ist für interne oder integrierte externe Zugführung (Bremsen, Schaltung) vorbereitet.
Voraussetzung für intern verlegt Züge sind ein entsprechender Steuersatz, Vorbau und Rahmen.
Wartung / Pflege
Regelmäßige Wartung und Pflege sorgen für eine lange und zuverlässige Haltbarkeit sowie eine
uneingeschränkte Funktion. Rose Bikes empfiehlt folgende Tätigkeiten:
• Anzugsdrehmoment aller Schraubverbindungen regelmäßig prüfen und Schrauben bei Bedarf mit
vorgeschriebenem Drehmoment anziehen.
• Lenker regelmäßig mit einem sanften Reinigungsmittel reinigen. Anwendungshinweise des
verwendeten Reinigungsmittels beachten.
• Prüfe den Lenker regelmäßig auf Beschädigungen wie Risse, Verformungen und Korrosion und tausche
den Lenker bei Bedarf.
Diese Bedienungsanleitung ist zusätzlich unter rosebikes.de/Bedienungsanleitungen verfügbar.
EN // OWNER'S MANUAL HANDLEBAR // PROD. CODE: 16250501
WARNING
Improper installation or handling of the handlebar may cause serious accidents!
A proper installation and handling of bicycle components significantly contributes to the safety of your
bike. Please note the following points:
• A handlebar may only be installed by people with sufficient expertise and knowledge. If in doubt,
please consult a qualified bicycle mechanic!
• Check the stem manufacturer's manual for specific information on the installation of the handlebar.
• After a fall, the handlebar might have damages that are not externally visible. Ask a qualified bicycle
mechanic to check or – if need be – replace the handlebar after a fall!
• Aluminium handlebars must not be combined with steel stems.
• In case of cracking noises or external damages like cracks, deformations or discolorations, the
handlebar must be replaced or serviced by a qualified bicycle mechanic.
• Any modification to the handlebar (cutting down the handlebar, drilling holes etc.) is not permissible.
General information / Safety
Please read this manual carefully before taking the first ride with your new handlebar and make sure you
understand everything. Keep this manual for future reference. If you sell or give away your handlebar, please
also include the owner's manual.
Intended use
This handlebar is intended for use on category 2 bikes in accordance with DIN 17406. The use of the
handlebar is limited to paved and unpaved paths (including gravel), with moderate unevenness as well as
steps and drops up to a height of 15 cm.
Any stress beyond this, especially off-road, during jumps or in competitive use, is considered improper use
and can lead to failure of the handlebar.
The maximum system weight (bike, rider, luggage) is 100 kg.
Preparing the installation
1. Clean the handlebar. Make sure the handlebar is clean and free from grease!
2. Clean the clamping area on the stem. Make sure the clamping area is clean and free from grease!
3. Check the clamping area on the stem for any sharp edges. Stems with sharp edges must not be used!
Installing the handlebar and controls
1. Check the stem manufacturer's manual for specific information on the installation of the handlebar.
2. Install the handlebar and the handlebar clamp(s) and tighten the bolts of the handlebar clamp so much
that you can still move the handlebar.
3. Centrally align the handlebar and adjust the angle.
4. Tighten the stem bolts according to the stem manufacturer's instructions.
5. Fit the gear/brake levers according to the manufacturer's instructions.
Routing the cables
The handlebar is prepared for internal or integrated external cable routing (brakes, gears). The prerequisite
for internally routed cables is a corresponding headset, stem and frame.
Maintenance / Care
Regular care and maintenance ensure high durability and reliability, as well as unlimited functionality.
Rose Bikes recommends carrying out the following tasks:
• Check bolts for proper torque regularly and tighten them to the required torque, if need be.
• Regularly clean the handlebar with a gentle cleaning agent. Pay attention to the notes and
recommendations for use printed on the respective cleaner.
• Regularly check the handlebar for damages like cracks, deformations and corrosion and replace the
handlebar, if need be.
This manual is also available on rosebikes.com/manuals.
