Best.-Nr. 082-6050
X-Treme CHARGEr

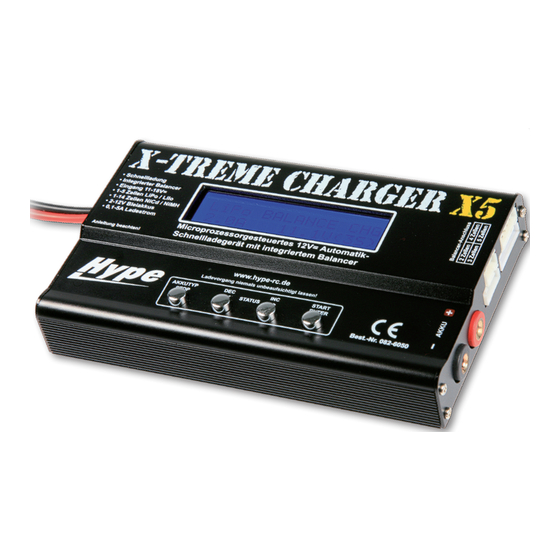

Der X-Treme Charger X5 ist ein kompaktes Computer-Ladegerät mit dem alle gängigen Ak-
kutypen im Modellsport professionell geladen werden können. Das X5 verfügt über spezielle
Ladeprogramme für NiCd-, NiMH-, LiPo- und Blei-Akkus. Als Besonderheit ist das X5 mit einer
Balancer-Funktion für LiPo-Akkus ausgestattet. So wird sichergestellt, dass alle Zellen im LiPo-
Pack exakt den gleichen Ladezustand erreichen.
Nomen est Omen! Der X-Treme Charger ist besonders leistungsstark. So kann der Ladestrom
von 0,1-5,0A variiert werden. Damit lassen sich alle gängigen Akkus für die meisten Anwen-
dungen im Modellsport perfekt laden.
Der X-Treme Charger X5 ist in einem robusten Aluminium-Gehäuse aufgebaut. Das zweizeilige
LC-Display liefert alle erforderlichen Informationen über den Ladevorgang und den Zustand
des Akkus. Die Bedienung der Software und die Einstellung der Parameter erfolgt über die vier
Taster auf der Oberseite des Gerätes. An der rechten Seite des X5 befinden sich die großzügig
dimensionierten Ladeausgänge und die Balancer-Anschlüsse. Der Anschluss des X5 an der
Autobatterie oder einem 12V= Netzteil erfolgt über zwei kontaktsichere Krokodilklemmen oder
alternativ über die integrierte Steckerbuchse.
Mit dem X5 entscheiden Sie sich für einen Hochleistungs-Lader, der nahezu alle gängigen An-
wendungsbereiche im Modellsport abdeckt. Die kompakten Abmessungen, der solide Aufbau
und die hohe Leistungsfähigkeit verleihen dem X5 ein unschlagbares Preis-Leistungsverhält-
nis!

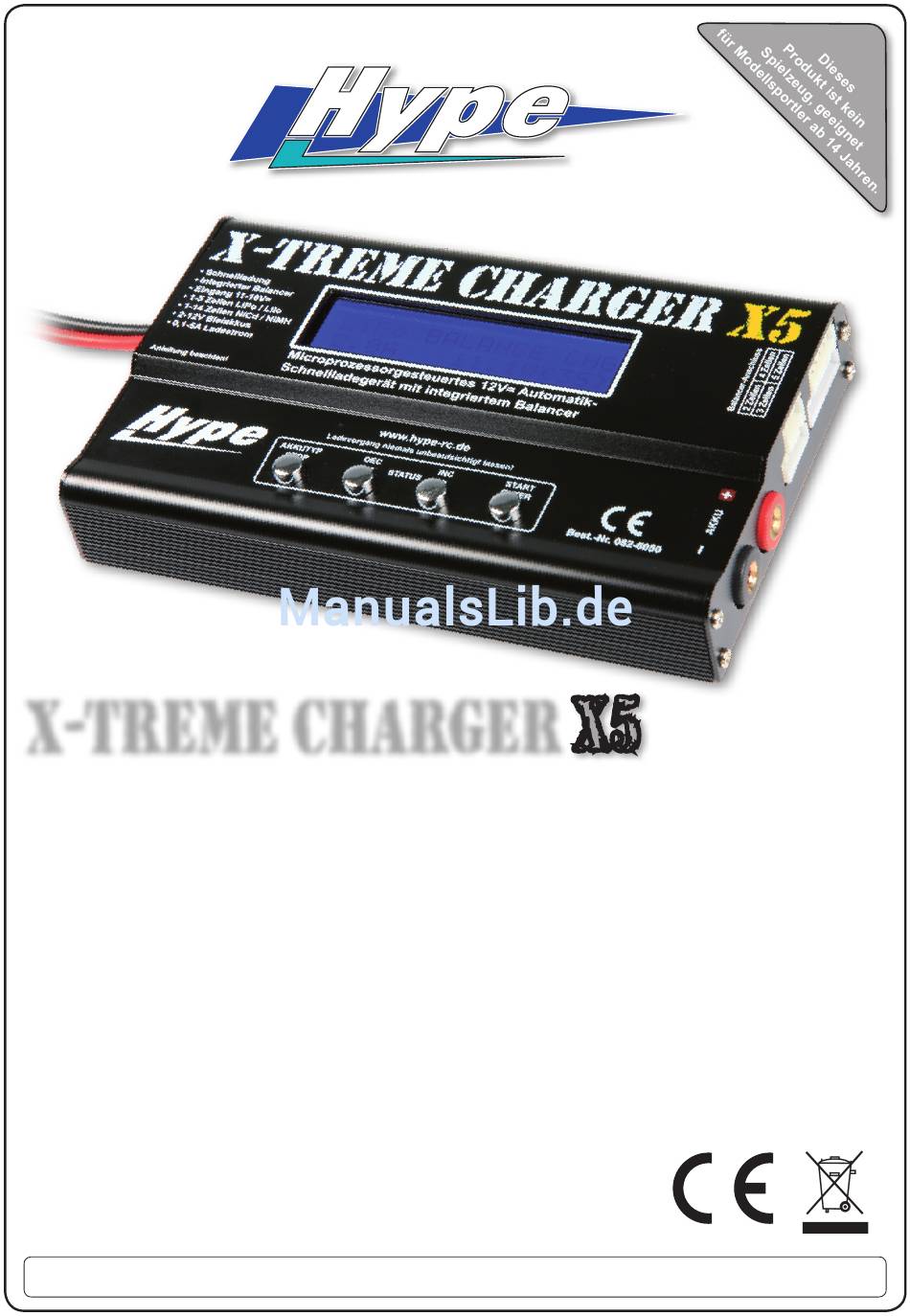

Bedienungsanleitung
Vor der ersten Inbetriebnahme, die Anleitung sorgfältig durchlesen! Beachten Sie unbedingt die Sicherheitshinweise!
Ein Qualitätsprodukt aus dem Hause
Bewahren Sie diese Dokumentation an einem sicheren Ort auf!
X5
TEcHNIScHE DATEN
Eingangsspannung: ....... 11-18V=
Ladeströme: ................... 0,1-5,0A
Gewicht: ...............................280g
Abmessungen: ..... 130x80x23mm
Nicd/NiMH-Akkus
Zellenzahl: ..................1-14 Zellen
Kapazität:....................... ab 0,1Ah
LiPo-Akkus
Zellenzahl: ....................1-5 Zellen
Kapazität:....................... ab 0,1Ah
PB-Akkus
Zellenzahl: ................. 1,3,6 Zellen
Kapazität:.......................... ab 1Ah
