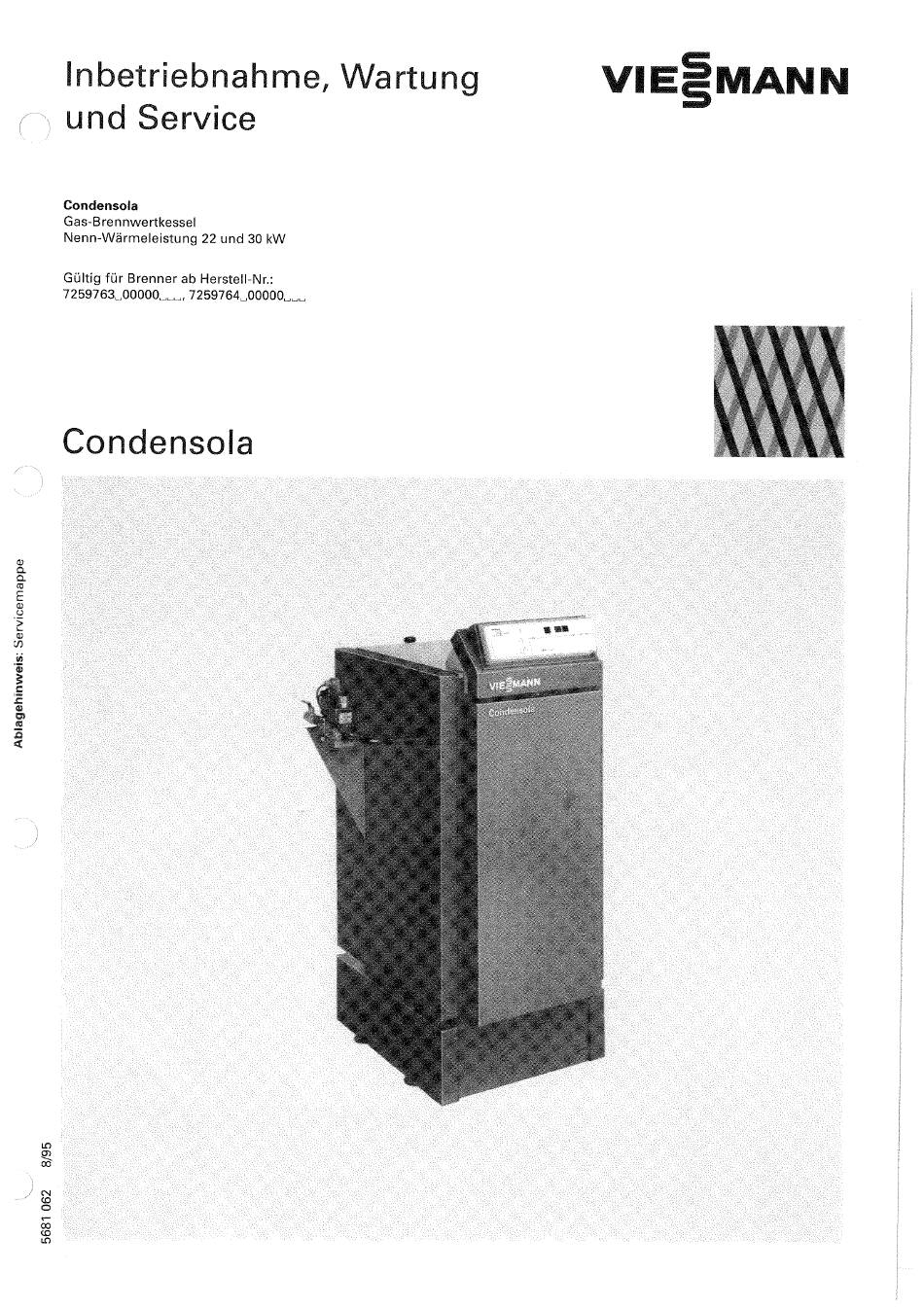

- Seite 1 Inbetriebnahme, Wartung MANN Service Condensola Gas-Brennwertkessel Nenn-Wärmeleistung 22 und 30 kW Gültig für Brenner ab HersteIl-Nr.: 7259763„oooooæ , 7259764.00000—0 Condensola...
- Seite 2 Inhalt Inhalt Seite Angaben zur Anlage Angaben zur Anlage Wartung durchgeführt Wichtige Hinweise Sicherheit Hilfsmittel Inbetriebnahme Inbetriebnahme Brenner einregulieren Wartung Wartungsarbeiten Einstell- und Meßwerte Düsendrucktabelle Service Stromlaufplanund Funktionsablaufdiagramm Störstellungs- u ndSteuerprogrammanzeige Funktionsablaufprogramm Erkennen und Beheben von Störungen...
- Seite 3 1.1 Angaben zur Anlage 1.2 Wartung durchgeführt 1.1 Angaben zur Anlage Anlage: Heizkessel: Brenner: Name: Fabrikat: Viessmann Fabrikat: Viessmann Typ: Condensola Typ: Straße: Nenn-Wärmeleistung: Nenn-Wärmeleistung: Ort: HerstelI-Nr.: Herstell-Nr.: Eingebaut durch Heizungsfachfirma: Name: Straße: Ort: Telefon: Eingebaut am: 1.2 Wartung durchgeführt...
- Seite 4 —O-Ring-Dichtung für Mischer allen Zubehörteilen - Gabelschlüssel SW8, 10, 13, 17 und 19 — Granulatfür Neutralisationseinrichtung —Viessmann Service-Handbuch Nr. 4.1 — Wasserpumpenzange —Viessmann Servicekoffer für Oder folgende Drucksachen: —Rohrzange 11/2" Unit Gas-Gebläsebrenner —Montageanleitung Condensola —Lecksuchspray Oder folgende Einzelteile: —Betriebsanleitung Condensola —Handpumpe mit T-Stück...
- Seite 5 Inbetriebnahme Inbetriebnahme Die hier beschriebene Inbetrieb- 1. Gasart beim Gasversorgungsunter- nahme bezieht sich ausschließ- nehmen erfragen. lich auf den Heizkessel. Sie umfaßt nur einen Teil der Hinweis! nach TRGI '86 vorgeschriebenen 1mAnlieferungszustand ist der Brenner Arbeiten zur Inbetriebnahme auf die Einheitseinstellung EE-H-15,O einer Gasanlage! eingestellt.
- Seite 6 3.2 Brenner einregulieren 3.2 Brenner einregulieren Ruhedruck 1. Gasabsperrhahn schließen. 2. Schraubeim Meßstutzen@ lösen, nicht herausdrehen. U-Rohr-Mano- meter anschließen. 3. Gasabsperrhahn öffnen. 4. Ruhedruck messen (max. 50 mbar). Anschlußdruck (Fließdruck) 5. Brenner in Betrieb nehmen, siehe Inbetriebnahme auf Seite 5. 6.
- Seite 7 3.2 Brenner einregulieren Düsendruck 10. Schraube im Meßstutzen 5 lösen, nicht herausdrehen, U-Rohr-Mano- meter anschließen. II. Gasabsperrhahn öffnen, Brenner in Betrieb nehmen. 12. Düsendruck messen. Betrieb mit Erdgas H: Der Meßwert muß mit dem angege- benen Wert in der Wartungs-Check- liste (Düsendrucktabelle) überein- stimmen.
- Seite 8 3.2 Brenner einregulieren Einstellen des Startverhaltens DasÖffnungsverhalten d esGasmagnet- ventils ist bereits im Werk auf den Heiz- kessel abgestimmt und voreingestellt worden. In der Regel muß die Einstellung nicht verändert werden. Falls das Startverhalten geändert wer- muß: 1. Schnellhub (Offnungsverhalten) mit der umgekehrt aufgesteckten Schutz- kappe@) n achlinks(+)zumAnschlag drehen (nicht über Anschlag hinaus-...
- Seite 9 Wartungsarbeiten 4.1 Wartungsarbeiten 1. Brenner durchmessen und Werte unter Punkt 3.2 ab Seite 6 aufnehmen Verbrennungswerte bei aufgeheiztem Heizkessel (min. 2 Minuten Laufzeit und 60 oc Kesselwassertemperatur) angebautem Vorderblech aufnehmen. 2. Luftdruckwächter prüfen 1. Brenner ausschalten. 2. Verschluß des Vorderblechs (unter- halb der Regelung) entriegeln.
- Seite 10 4.1 Wartungsarbeiten 4. Kesseltür 3 öffnen, Verschlußkappe 4 abschrauben 1. Oberblech@ mit Regelungund Mittelblech anheben, Stütze aus- klappen und auf dem inneren Vorderblech abstützen. 2. Seitenblechevorn@ aufklappen. 3. Gasanschlußrohr abbauen. 4. 4 Schraubenan der Kesseltür@ lösen (Scharnierstab@ muß eingesteckt sein) und Kesseltür auf- klappen.
- Seite 11 4.1 Wartungsarbeiten 7. Brennkammer, Heizfläche und Abgassammelkasten a ufKorrosionsangriff p rüfen 8. Flammkörper prüfen Das Drahtgewebe des Flamm- körpers@ auf Beschädigungprüfen. Leichte wellenartige Verformungen Sind unbedenklich. Falls erforderlich, Flammkörper@)austauschen(siehe separate Montageanleitung). 9. Zünd- und Ionisationselektrode prüfen Zünd- und Ionisationselektrode Beschädigungen und richtigen Abstand zum Flammkörper prüfen (nötigenfalls...
- Seite 12 (falls vorhanden) beachten. Wenn sich überwiegend Schlamm in der Neutralisationseinrichtung befindet, das Neutralisationsmittel vollständig austauschen. Das Neutralisationsmittel kann über die Fa. Viessmann unter Best.-Nr. 9521 091 bezogen werden. Neutralisationsmittel auflockern. 15.Verbindungsleitung derNeutralisationseinrichtung (fallsvorhanden) wiederam Abgassammelkasten anschließen 16.Kesseltür@ schließen undVerschlußkappe 4 anschrauben Befestigungsschrauben der Kesseltür...
- Seite 13 4.1 Wartungsarbeiten 18. Membran-Ausdehnungsgefäßund Druckder Anlage prüfen Hinweise des Herstellers des Membran- Ausdehnungsgefäßes beachten. Die Prüfung bei kalter Anlage durch- führen. 1. Die Anlage so weit entleeren bzw. das Kappenventil am Membran- Ausdehnungsgefäß schließen und den Druck abbauen, bis das Mano- meter „O"...
- Seite 14 4.1 Wartungsarbeiten : 19 23. Elektrische Anschlüsse prüfen 1. Gasfeuerungsautomat in Wartungs- position klappen; obere Halterung @ anheben. 2. Elektrische Steckanschlüsse sowie Leitungsdurchführungen auf festen Sitz prüfen. 24. Brenner reinigen, Befestigung Brennerrohr und Gebläserad prüfen 1. Leitungen der Zünd- und Ionisations- elektroden abziehen.
- Seite 15 I mbar abfällt, ist die Kombina- tionsarmatur dicht weiter nach Punkt Anderenfalls besteht eine Undichtig- keit —in diesem Fall Kombinations- armatur zur Uberprüfung an die Viessmann Werke senden. 6. Nach abgeschlossener Prüfung Schrauben in beiden Meßstutzen schließen.
- Seite 16 4.1 Wartungsarbeiten 28. Filtereinsatz der Kombinationsarmatur prüfen, ggf. austauschen 1. Gasabsperrhahn schließen. 2. Filterdeckel abschrauben. 3. Filterteil@ herausziehen. 4. Filtermatte, falls erforderlich, reini- gen Oder austauschen. 5. Dichtung@ am Filterdeckel erneuern. 6. Filterdeckel@ festschrauben. 7. Atmungsbohrung in Stopfen@ prüfen, falls erforderlich, reinigen.
- Seite 17 4.2 Einstell- und Meßwerte 4.2 Einstell- Meßwerte Achtung Brenner falls erforderlich, neu einstellen. Meß- u nd Einstellwerte indiejeweilige S palte e intragen. I. Vorhandene Gasart ankreuzen vorgefunden ErdgasH Wobbeindex12,0- 15,7kWh/m3, MJ/m3 ErdgasL Wobbeindex10,5- 13,0kWh/m3,37,8- 46,8 MJ/m3 2. Ruhedruck und Anschlußdruck (Fließdruck) in mbar Siehe Punkt 3.2 auf Seite 6.
- Seite 18 Einsteil- Meßwerte Kohlendioxidgehalt (C02) in Vol.% vorgefunden Oder Sauerstoffgehalt (02) in Vol.% eingestellt 6. Kohlenmonoxidgehalt (CO) in ppm vorgefunden eingestellt 7. Abgastemperatur (brutto) in oc vorgefunden eingestellt 8. Förderdruck (am Kesselende) in Pa (1 Pa = 0,01 mbar) vorgefunden eingestellt 9.
- Seite 19 4.2 Einstell- und Meßwerte Düsendrucktabelle für die Erdgas-EinstellungenEE-H-15,0und EE-L-12,4 Achtung! Prüfe 0bdieDüsendrucktab elle fürden Brenner gültig ist.Dazu d ieHerstell-Nr. auf d em Typenschild mitden Angaben zur Herstell-Nr.auf der Tltelseitevergleichen. Gasfamilie Gas- Wobbeindex Anschlußdruck Nenn-WärmeIeistung des Heizkessels (Gasart) gruppe kWh/m3 MJ/m3 mbar'l 22 kW 30 kW...
- Seite 20 Brückenstecker schwarz Brückenstecker Gasmagnetventil GNYE grün/gelb Gasdruckwächter Luftdruckwächter Dieses Schaltschema gilt nur im Brennerstecker an der Zusammenhang mit dem Einsatz Regelung Viessmann Produkten. Sicherung in Steckerkonsole TR/STB Sicherheitsorgane in der Regelung Brennerrelaiskontakt Steckklemmen Gasfeuerungsautomat Startbefehl Intervall für die Flammen- bildung...
- Seite 21 Stromlaufplan und Funktionsablaufdiagramm Störstellungs- und Steuerprogrammanzeige Durchdas Schauglas(i) am Feuerungs- automaten kann die Stellung im Pro- grammablauf bzw. die Art der Störung abgelesen werden. Bedeutung der Symbole: Kein Start, weil die Startsteuer- schleife unterbrochen I Ill Intervall tw bzw. tlO Störabschaltung wegen ausblei- bender Luftdruckmeldung Intervall...
- Seite 22 5.2 Erkennen und Beheben von Störungen am Brenner 5.2 Erkennen und Beheben von Störungen am Brenner (nur d urch dieFachfirma auszuführen) Siehe auch Störstellungsanzeige(Symbol) im Gasfeuerungsautomat, a uf Seite 21) Bei Störungen grundsätzlich zuerst folgende Punkte prüfen: —1st Spannung vorhanden? —1st der erforderliche Gasdruck vorhanden?
- Seite 23 5.2 Erkennen und Beheben von Störungen Störung Ursache Symb. Behebung Brenner geht aus dem Betrieb Ionisationsstrom zu niedrig Position der Ionisationselektrode heraus auf Störung, Flamme bereits prüfen (siehe Seite 11) vorhanden Elektrodenkörper defekt Ionisationsstrom messen, ggf. Ionisationselektrode auswechseln Ionisationsstrom zu gering Brennereinstellung korrigieren durch falsche...
- Seite 24 —4 5681 062— Technische Anderungen vorbehalten! Gedruckt auf umweltfreundlichem, chlorfrei ebleichtem Papier...
