Beschreibung

Artikel 6750W

Freisprech-Innensprechstelle der Serie Mini mit Audio Full-duplex und integriertem Verstärkersystem für magnetische
Induktion. Ermöglicht die Einstellung der Lautstärke des Lautsprechers und die Lautstärkeregelung des Ruftons, individuell
wählbar aus verschiedenen Melodien. Ausgestattet mit 5 Sensitive touch-Tasten für Audio, Türöffnertaste, Relais, Ruf an
Pförtnerzentrale und Ruftonabschaltung sowie LED zur Anzeige des Türstatus. Verwaltet serienmäßig den Etagenruf. Komplett
mit zwei 8-poligen DIP-SWITCH für die Programmierung des Teilnehmercodes und der Tasten. Aufputz-Installation. Die
Innensprechstelle kann in 2-Draht Audio/Video-Anlagen Simplebus2 mit Mixer Art. 4888C, Simplebus2 mit Netzteil Art.
1210/1210A oder KITs mit Netzteil Art. 1209 verwendet werden. Komplett mit Abzweigklemme Art. 1214/2C. Abmessungen
105x105x20 mm.

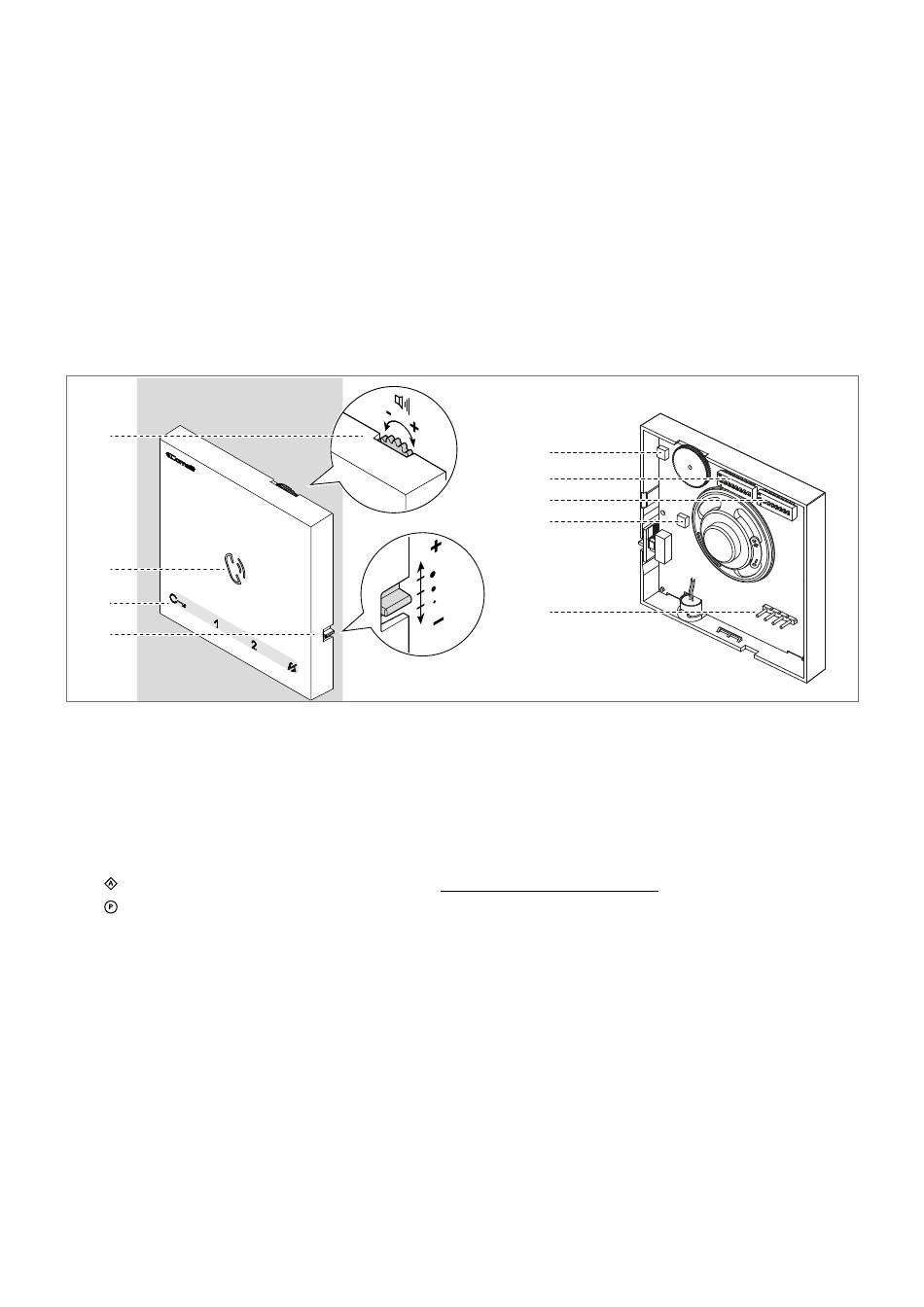

1.
2.
3.
4.
1. Lautstärkeregelung des Lautsprechers
f Im Uhrzeigersinn drehen, um den Wert zu erhöhen
2. Lautsprecher und Taste zur Aktivierung der Audiofunktion
3. Berührungstasten
4. Lautstärkeregelung des Ruftons (hoch - mittel - niedrig)
5. Trimmer – Werkseinstellung NICHT VERÄNDERN!
6. S1 DIP-SWITCH zur Einstellung des Teilnehmercodes ("Tabella codici utente" auf Seite 17)
7. S2 DIP-SWITCH zur Programmierung der Tasten und Funktionen
DIP 1-2-3-4 zur Programmierung der Tastenfunktionen
DIP 5-6 Zugang zu Programmierungen
DIP 7-8 nicht verwendet
8. Trimmer – Werkseinstellung NICHT VERÄNDERN!
9. Stift zur Befestigung der Anschluss-Klemmleiste
Anschluss-Klemmleiste für den Anschluss der Anlage
LL Klemmen für den Anschluss der Busleitung
CFP1 CFP2 Anschluss für Etagenruf
5.
6.
7.
8.
9.
