1.2. Optionales Zubehör Tony klapp Information Pos. 3 HMS Aufsatz kpl: - nur moeglich in Kombination mit zusaetzlichem Betonring Art. Nr. 192017 Pos. 5 Strahlenschutzblech: - notwendig bei Wandmontage vor "zu schuetzender" Wand Pos. 6 Speicherbox klein: - nur moeglich in Kombination mit zusaetzlichem Betonring Art. Nr. 192017 Position Stückzahl...
1.4. Optionales Zubehör Tony schieb Information Pos. 3 HMS Aufsatz kpl: - nur moeglich in Kombination mit zusaetzlichem Betonring Art. Nr. 192017 Pos. 5 Strahlenschutzblech: - notwendig bei Wandmontage vor "zu schuetzender" Wand Pos. 6 Speicherbox klein: - nur moeglich in Kombination mit zusaetzlichem Betonring Art. Nr. 192017 Position Stückzahl...

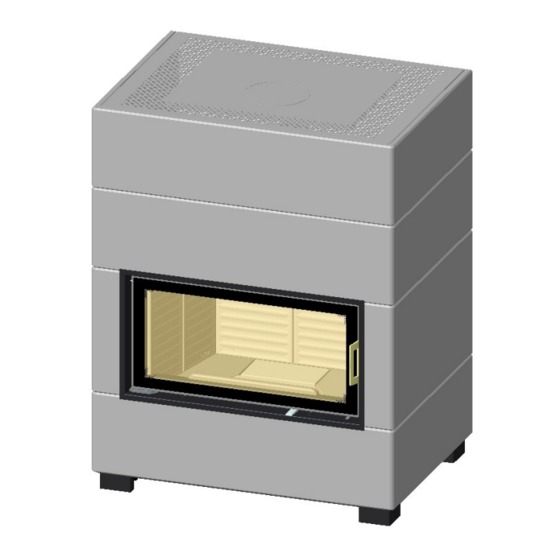

2. Aufbau Tony Diese Montageanleitung zeigt den Aufbau mit dem Einsatz 75x39 klapp. Der Aufbau mit den Einsatz 75x39 schieb erfolgt sinngemäß Sockel positionieren und mit Wasserwaage ausrichten Dabei die 4 Füße hinein- bzw. herausschrauben Kontermuttern fixieren...
Seite 8
Füße vom KE entfernen Optionales Zubehör ´Erweiterung-255´ bzw. ´Erweiterung-510´ verbauen (siehe: 3.1.1. Aufbau Erweiterung-255 / 510´)
Seite 9
Kamineinsatz auf Sockel stellen Höhe ausmessen. Unterlagplättchen umbiegen Eventuell mit Unterlagplättchen Höhe einstellen bis richtige Höhe erreicht ist...
Seite 10
Kamineinsatz auf Sockel mittig positionieren KE anschrauben Dazu ebenfalls Unterag- plättchen verwenden Optionales Zubehör ´Speicherbox klein´ montieren (siehe ´KE 361160_Speicherbox_klein_Montageanleitung´)
Seite 11
Optionales Zubehör ´HMS Aufsatz kpl´ montieren Optionales Zubehör ´Aufsatzspeicherset klein kpl + Aufsatzspeicherstein kpl´ montieren (siehe: Montageanleitung_Scala_Aufsatzspeicher_klein)
Seite 12
Optionales Zubehör ´HMS-kpl´ montieren (siehe: KE_KLAPP_HMS_Montageanleitung) Optionales Zubehör ´Strahlungsschutzblech´ montieren (siehe: 3.2. Aufbau Strahlungsschutzblech) Notwendig bei Wandmontage...
Seite 13
Betonteile prüfen und eventuelle Grate an den Klebeflächen entfernen Silikon auftragen Hinweis: Die Teile dann schnell einbauen und die Maße kontrollieren damit noch Korrekturen durchgeführt werden können...
Seite 14
Optionales Zubehör ´Erweiterung-255´ bzw. ´Erweiterung-510´ verbauen (siehe: 3.1.2. Aufbau Erweiterung-255 / 510´) Türelement mittig montieren Unterseite feucht abwischen...
Seite 15
Abstände kontrollieren Abstand von der Bankleiste-Unterseite zum Betonelement soll 4mm betragen Vorderer Abständ von Bankleiste bis Betonelement: Klapp: 18mm Schieb: 73mm...
Seite 16
Wenn die Abstände nicht passen: Türelement entfernen Abstände korrigieren Unterlagplättchen anpassen...
Seite 17
Haftkleber aufbringen Hinweis: Die Fuge zwischen den Betonteilen minimal und gleichmäßig ausführen. Es muss sichergestellt sein, dass die Fuge vollständig mit Kleber gefüllt ist. Oberseite feucht abwischen und Haftkleber auftragen Türelement montieren Keile zur Distanzierung verwenden. Türelemente müssen senkrecht stehen (mit Wasserwaage kontrollieren)
Seite 18
Haftkleber aufbringen Oberseite feucht abwischen und Haftkleber auftragen Grundelement montieren Oberseite feucht abwischen und Unterseite feucht Haftkleber auftragen abwischen...
Seite 19
Deckel montieren Designrahmen montieren...
Seite 20
Ofen reinigen Hinweis: Die Betonteile können auf Wunsch auch verputzt oder farbig gestrichen werden. Als Fleckschutz wird Silikatfarben-Primer empfohlen. Der Deckel kann angeschliffen und mit hitzebeständigem Lack in der gewünschten Farbe lackiert werden...
3. Aufbau Optionales Zubehör Eric 3.1.1 Aufbau Erweiterung-255 / 510 Erweiterung-255 / 510 auf Sockel stellen und anschrauben Erweiterung an den grau markierten Flächen anlegen, Mittig ausrichten und anschrauben Kamineinsatz auf Erweiterung stellen...
Seite 22
Höhe ausmessen. Eventuell mit Unterlagplättchen Höhe einstellen Unterlagplättchen umbiegen bis richtige Höhe erreicht ist...
Seite 23
Kamineinsatz auf Erweiterung mittig positionieren Dazu ebenfalls Unter- lagplättchen verwenden Kontrollmaße Ansicht Ansicht Vorne Seite klapp KE anschrauben Ansicht Seite schieb...
Seite 24
3.1.2 Aufbau Erweiterung-255 / 510 Türelement mittig montieren Unterseite feucht abwischen Haftkleber aufbringen Hinweis: Die Fuge zwischen den Betonteilen minimal und gleichmäßig ausführen. Es muss sichergestellt sein, dass die Fuge vollständig mit Kleber gefüllt ist. Oberseite feucht abwischen und Haftkleber auftragen...
3.2. Aufbau Strahlungsschutzblech Position Stückzahl Artikel Artikelnummer Strahlungsschutzblech-1 702093 Strahlungsschutzblech-Halter-1 702088 Taptite SKS M6x12 718107 Strahlungsschutzblech-2 702092 ISR LK BI-Schr. m. B. 4,8x13 718696 Strahlungsschutzblech-3 702131 Strahlungsschutzblech-Halter-2 702116...
Seite 26
Strahlungsschutzblech-Halter-1 montieren 2 Schrauben entfernen Schrauben entfernen Tony klapp Strahlungsschutzblech-Halter-1 montieren...
Seite 27
Tony schieb Strahlungsschutzblech-Halter-2 montieren Strahlenschutzblech-1 montieren 2x Taptite SKS M6x12 Schrauben wieder einschrauben...
Seite 28
Strahlenschutzblech-2 kürzen Markierung „O“ Diese Seite oben montieren Basislänge = 1145mm Basislänge + 1 Betonring = 1400 Basislänge + 2 Betonringe = 1655 Basislänge + 3 Betonringe = 1910 Entlang der Perforierung trennen Strahlenschutzblech-3 kürzen Markierung „O“ Diese Seite oben montieren Basislänge = 1124mm Basislänge + 1 Betonring = 1379 Basislänge + 2 Betonringe = 1634...
Seite 29
Strahlenschutzblech-3 montieren 3x ISR LK BI-Schr. m. B. 4,8x13 3x ISR LK BI-Schr. m. B. 4,8x13 Tony klapp 2x Taptite SKS M6x12...
Seite 30
Tony schieb 2x ISR LK BI-Schr. m. B. 4,8x13 Strahlenschutzblech-2 montieren Bei Anschluß nach hinten (Zuluft/Abluft) muß das Strahlungsschutzblech-2 freigestellt werden! 6x ISR LK BI-Schr. m. B. 4,8x13...
Seite 31
Wir wünschen Ihnen schöne Stunden mit Ihrem Austroflamm- Qualitätsprodukt! We wish you lots of cosy hours with your Austroflamm stove! Nous vous souhaitons de belles heures avec votre appareil Austroflamm Austroflamm GmbH Austroflamm-Platz 1 A-4631 Krenglbach Austria 940232/0217...
