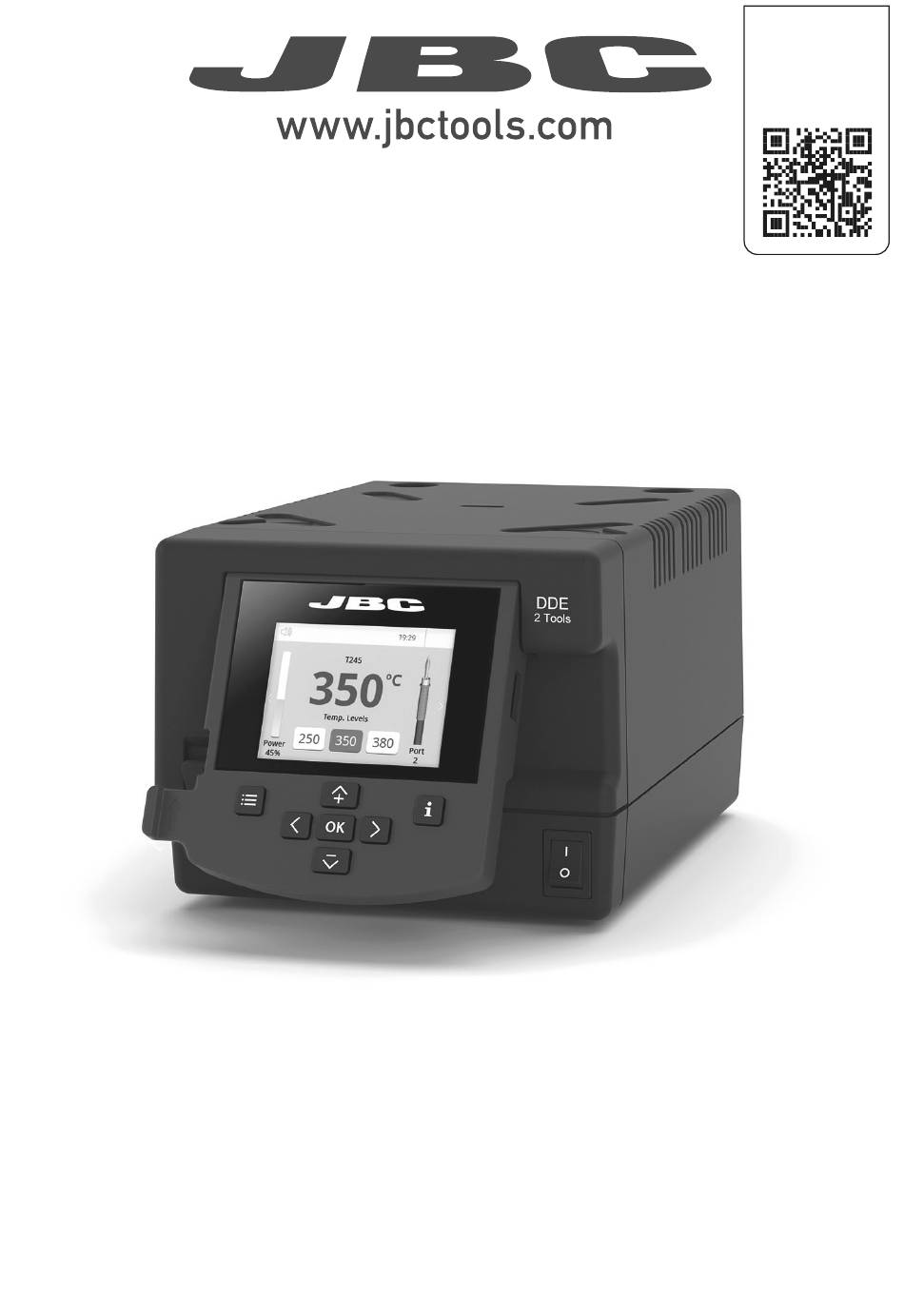

- Seite 1 Produkt- Webseite 130 mm BEDIENUNGSANLEITUNG Lötstation für 2 Werkzeuge...
-
Seite 2: Beschreibung
Art.-Nr. 0035767 0023717 (120 V) Weitere Sprachen auf 0024080 (230 V) www.jbctools.com Beschreibung DDE arbeitet gleichzeitig mit bis zu 2 Werkzeugen und 1 Modul + 1 Pedal für jedes Werkzeug (Peripheriegeräte-Modul für jedes Werkzeug erforderlich). 2,8“ Farb-TFT-Display USB-A-Anschluss Neigbares Display zur bessern Lesbarkeit... -
Seite 3: Anschlüsse-Beispiel
T245* Lötkolben 50 mm DR560* Entlötkolben 40 mm DRS* ADS* Halter für Halter für DR560 T210 & T245 Entlötkolben Handstücke MS20 Ansaugfilter* MSE* Elektrisches Entlötmodul für DDE & DME Zu einem anderen Peripheriegerät Pedal P005 * nicht im Lieferumfang enthalten... -
Seite 4: Kompatibilität
DT530 D530 Kompatibilitätstabelle gültig für die DDE-D-Version der Steuereinheit und höher. Weitere Informationen zur Kompatibilität Kompatibilitätstabelle gültig für die DDE-D-Version der Steuereinheit und höher. Weitere Informationen zur Kompatibilität mit früheren Versionen erhalten Sie vom technischen Support von JBC unter www.jbctools.com/contact-us.html. -
Seite 5: Menüoptionen
para manuales - negro plano 200 mm Arbeitsbildschirm 130 mm 130 mm Die Steuereinheit verfügt über eine intuitive Benutzeroberfläche, die einen schnellen Zugriff auf die Stationseinstellungen ermöglicht. Standard-PIN: 0105 100 mm 19:29 Statusleiste 80 mm Verwendetes T245 T245 Werkzeug ºC Sleep 60 mm Tool in the stand... -
Seite 6: Erweiterte Funktionen
USB-Stick USB-A-Anschluss, Ihre Lötprozessdaten im CSV-Format zu Dateien speichern. Stationsupdate Laden Sie die JBC Update-Datei von www.jbctools.com/software.html herunter. Stecken Sie den USB-Stick mit der heruntergeladenen Datei in Update die Station. Systembenachrichtigungen Die folgenden Symbole werden auf der Statusleiste des Bildschirms angezeigt. -
Seite 7: Einrichtung Von Peripheriegeräten
para manuales - negro plano 200 mm ºC Temp levels 19:29 Einrichtung von Peripheriegeräten Power Port T245 130 mm 130 mm ºC Modul-Set Up 19:29 1. Nach Anschließen des Moduls rufen Sie das Temp levels Peripheriegeräte-Menü auf und wählen Sie den Port 2-PA 100 mm Peripherals... -
Seite 8: Steuereinheit
19:29 19:29 Tools English Graphics Peripher. Port 1-NT Schließen Sie bis zu 4 beliebige JBC-Steuereinheiten an die Anschlüsse des Lötrauchabsaugers an Deutsch Peripher. Profiles Counters Port 1-NT (STATION 1, STATION 2 usw.). Jedes an diese Steuereinheiten angeschlossene Lötwerkzeug kann Pedal Español... -
Seite 9: Betrieb
200 mm Betrieb 130 mm 130 mm Das effizienteste Lötsystem von JBC Unsere revolutionäre Technologie gewährleistet, dass die Spitzentemperatur extrem rasch wieder erreicht wird. Dies bedeutet, der Benutzer kann bei einer niedrigeren Temperatur arbeiten und die 100 mm Lötqualität verbessern. Die Temperatur der Spitze wird in den Standby- und Ruhemodi weiter re- duziert, was die Standzeit um das bis zu 5-Fache erhöht. -
Seite 10: Wartung
Sie die Sicherung. Falls erforderlich Sicherungshalter und setzen Sie ihn wieder in verwenden Sie ein Werkzeug als Hebel. die Station ein. Sicherung Sicherungshalter Sicherungshalter - Ersetzen Sie schadhafte bzw. beschädigte Teile. Nur Original-JBC-Ersatzteile verwenden. - Reparaturarbeiten sollten nur vom autorisierten JBC-Kundendienst durchgeführt werden. -
Seite 11: Sicherheit
para manuales - negro plano 200 mm Sicherheit 130 mm 130 mm Zum Schutz vor Stromschlägen, Verletzungen, Feuer- und Explosionsgefahr sind unbedingt die Sicherheitsrichtlinien zu befolgen. 100 mm - Die Geräte dürfen nicht für andere Zwecke als zum Löten bzw. Nachbearbeiten verwendet werden. Eine unsachgemäße Verwendung kann einen Brand auslösen. - Seite 12 Notizen...
- Seite 13 para manuales - negro plano 200 mm Notizen 130 mm 130 mm 100 mm 80 mm 60 mm 50 mm 40 mm...
- Seite 14 Notizen...
-
Seite 15: Technische Daten
Lötstation für 2 Werkzeuge 100 mm Art.-Nr.: DDE-9D 100 V 50/60 Hz. Eingangssicherung: T 5 A. Ausgang: 23,5 V Art.-Nr.: DDE-1D 120 V 50/60 Hz. Eingangssicherung: T 4 A. Ausgang: 23,5 V Art.-Nr.: DDE-2D 230 V 50/60 Hz. Eingangssicherung: T 2 A. Ausgang: 23,5 V - Nennleistung 370 W 80 mm - Maximale Leistung (Werkzeug): 150 W pro Werkzeug (bei gleichzeitiger... - Seite 16 - negro plano Garantie 130 mm Die zweijährige Garantie, die JBC für dieses Gerät bietet, deckt alle Herstellungsfehler, einschließlich des Austauschs fehlerhafter Teile und der Arbeitskosten. Verschleiß oder missbräuchliche Verwendung des Produktes sind von der Garantie nicht abgedeckt.
