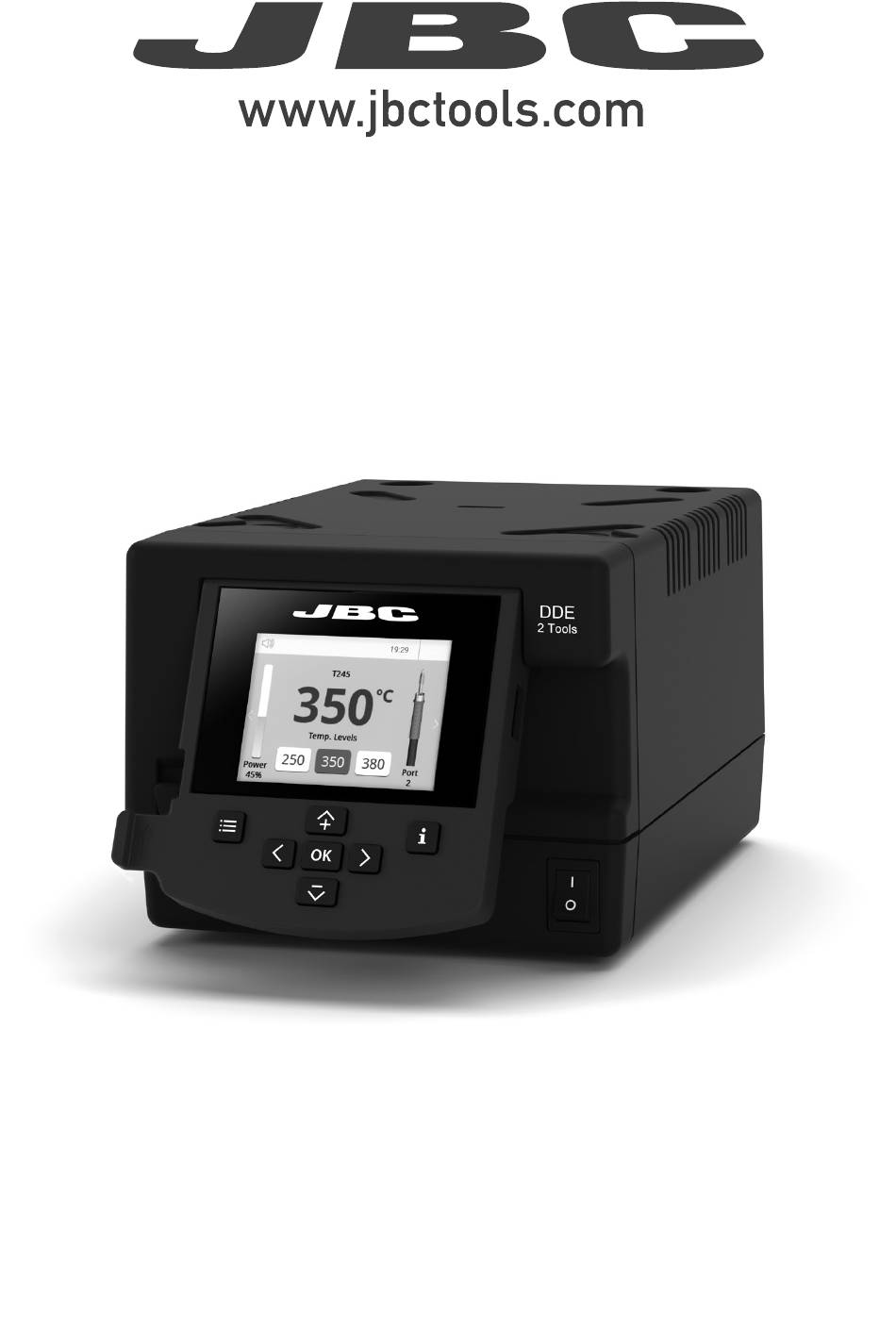

- Seite 1 BEDIENUNGSANLEITUNG Lötstation für 2 Werkzeuge...
- Seite 2 Art.-Nr. 0031617 0023717 (120 V) Weitere Sprachen auf 0024080 (230 V) www.jbctools.com Beschreibung DDE arbeitet gleichzeitig mit bis zu 2 Werkzeugen und 1 Modul + 1 Pedal für jedes Werkzeug (Peripheriegeräte-Modul für jedes Werkzeug erforderlich). 2,8“ Farb-TFT-Display USB-A-Anschluss Neigbares Display zur bessern Lesbarkeit...
- Seite 3 Art.-Nr. 0024227 40 mm DRS* Halter für DR560 ADS* Halter für Entlötkolben T210 & T245 Handstücke Ansaugfilter* Art.-Nr. 0821830 MSE* Modulkabel* Elektrisches Entlötmodul Art.-Nr. 0024228 für DDE & DME Zu einem anderen Peripheriegerät Pedal P005 * nicht im Lieferumfang enthalten...
- Seite 4 Kompatibilität Wählen Sie die Ausstattung aus, die Ihre Löt- und Entlötanforderungen am besten erfüllt. Modulares System Peripheriegeräte Kartuschen- Lötstation Stand Werkzeug MSE / MVE P405 auswahl T210 C210 T245 C245 T470 T210N C210 T245N C245 AP250 C250 AM120 C120 PA120 AT420 C420 HT420...
- Seite 5 - color gris 200 mm DDE-Arbeitsanzeige 130 mm 130 mm DDE bietet eine intuitive Benutzeroberfläche für schnellen Zugriff auf die Stationsparameter. Standard-PIN: 0105 100 mm Statusleiste 19:29 80 mm T245 T245 ºC Verwendetes Sleep Werkzeug 60 mm Tool in the stand Actual Temp.
- Seite 6 USB-Stick USB-A-Anschluss, Ihre Lötprozessdaten im CSV-Format zu speichern. Dateien Stationsupdate Laden Sie die JBC Update-Datei von www.jbctools.com/software.html herunter. Stecken Sie den USB-Stick mit der Update heruntergeladenen Datei in die Station. Systembenachrichtigungen Die folgenden Symbole werden auf der Statusleiste des Bildschirms angezeigt.
- Seite 7 ºC para manuales - color gris 200 mm Tool in Actual Temp levels Delay 19:29 Power Port Einrichtung von Peripheriegeräten 130 mm 130 mm T245 ºC 1. Nach Anschließen des Moduls rufen Sie das Peripheriegeräte-Menü auf und 19:29 wählen Sie den Anschluss aus, mit dem Sie das Modul verbinden möchten.
- Seite 8 Betrieb Das effizienteste Lötsystem von JBC Unsere revolutionäre Technologie gewährleistet, dass die Spitzentemperatur extrem rasch wieder errei- cht wird. Dies bedeutet, der Benutzer kann bei einer niedrigeren Temperatur arbeiten und die Lötqualität verbessern. Die Temperatur der Spitze wird in den Standby- und Ruhemodi weiter reduziert, was die Standzeit um das bis zu 5-Fache erhöht.
- Seite 9 Sie die Sicherung. Falls erforderlich Sicherungshalter und setzen Sie ihn wieder in verwenden Sie ein Werkzeug als Hebel. die Station ein. Sicherung Sicherungshalter Sicherungshalter - Ersetzen Sie schadhafte bzw. beschädigte Teile. Nur Original-JBC-Ersatzteile verwenden. - Reparaturarbeiten sollten nur vom autorisierten JBC-Kundendienst durchgeführt werden.
- Seite 10 Sicherheit Zum Schutz vor Stromschlägen, Verletzungen, Feuer- und Explosionsgefahr sind unbedingt die Sicherheitsrichtlinien zu befolgen. - Die Geräte dürfen nicht für andere Zwecke als zum Löten bzw. Nachbearbeiten verwendet werden. Eine unsachgemäße Verwendung kann einen Brand auslösen. - Das Netzkabel darf nur in zugelassene Steckdosen eingesteckt werden. Vor der Verwendung auf ordnungsgemäße Erdung prüfen.
- Seite 11 para manuales - color gris 200 mm Notizen 130 mm 130 mm 100 mm 80 mm 60 mm 50 mm 40 mm...
- Seite 12 Notizen...
- Seite 13 para manuales - color gris 200 mm Notizen 130 mm 130 mm 100 mm 80 mm 60 mm 50 mm 40 mm...
- Seite 14 Notizen...
- Seite 15 Lötstation für 2 Werkzeuge 100 mm Art.-Nr.: DDE-9C 100 V 50/60 Hz. Eingangssicherung: T 5 A. Ausgang: 23,5 V Art.-Nr.: DDE-1C 120 V 50/60 Hz. Eingangssicherung: T 4 A. Ausgang: 23,5 V Art.-Nr.: DDE-2C 230 V 50/60 Hz. Eingangssicherung: T 2 A. Ausgang: 23,5 V - Nennleistung 370 W 80 mm - Maximale Leistung (Werkzeug): 150 W pro Werkzeug...
- Seite 16 Garantie Die zweijährige Garantie, die JBC für dieses Gerät bietet, deckt alle Herstellungsfehler, einschließlich des Austauschs fehlerhafter Teile und der Arbeitskosten. Verschleiß oder missbräuchliche Verwendung des Produktes sind von der Garantie nicht abgedeckt. Um die Garantie in Anspruch zu nehmen, muss das Gerät frankiert an den Händler gesendet werden, bei...
