Steuerung MultiControl duo
Elektrischer Anschluss, Testbetrieb
6.7
Externe Niveausonde 4 – 20 mA
Im Menü unter „Niveau - Steuerung" muss „4 - 20 mA Interface" ausgewählt werden.
An den Klemmen 25 und 26 kann ein externer Sensor 4 - 20 mA Zweileiter Technik angeschlossen werden.
Der Sensor wird mit einer stabilisierten Gleichspannung von ca. 24 Volt versorgt. Im Auslieferungszustand ist
der Messbereich der Niveausonde so eingestellt, dass er mit dem Messbereich des internen Drucksensors
übereinstimmt. Sollte eine Niveausonde mit einem anderen Messbereich angeschlossen werden, muss die
entsprechende Einstellung im Menü geändert werden (siehe Abschnitt 4.2).
Für den Einsatz in der Ex - Zone sind die entsprechenden Vorschriften zu beachten.
6.8
Analogausgänge

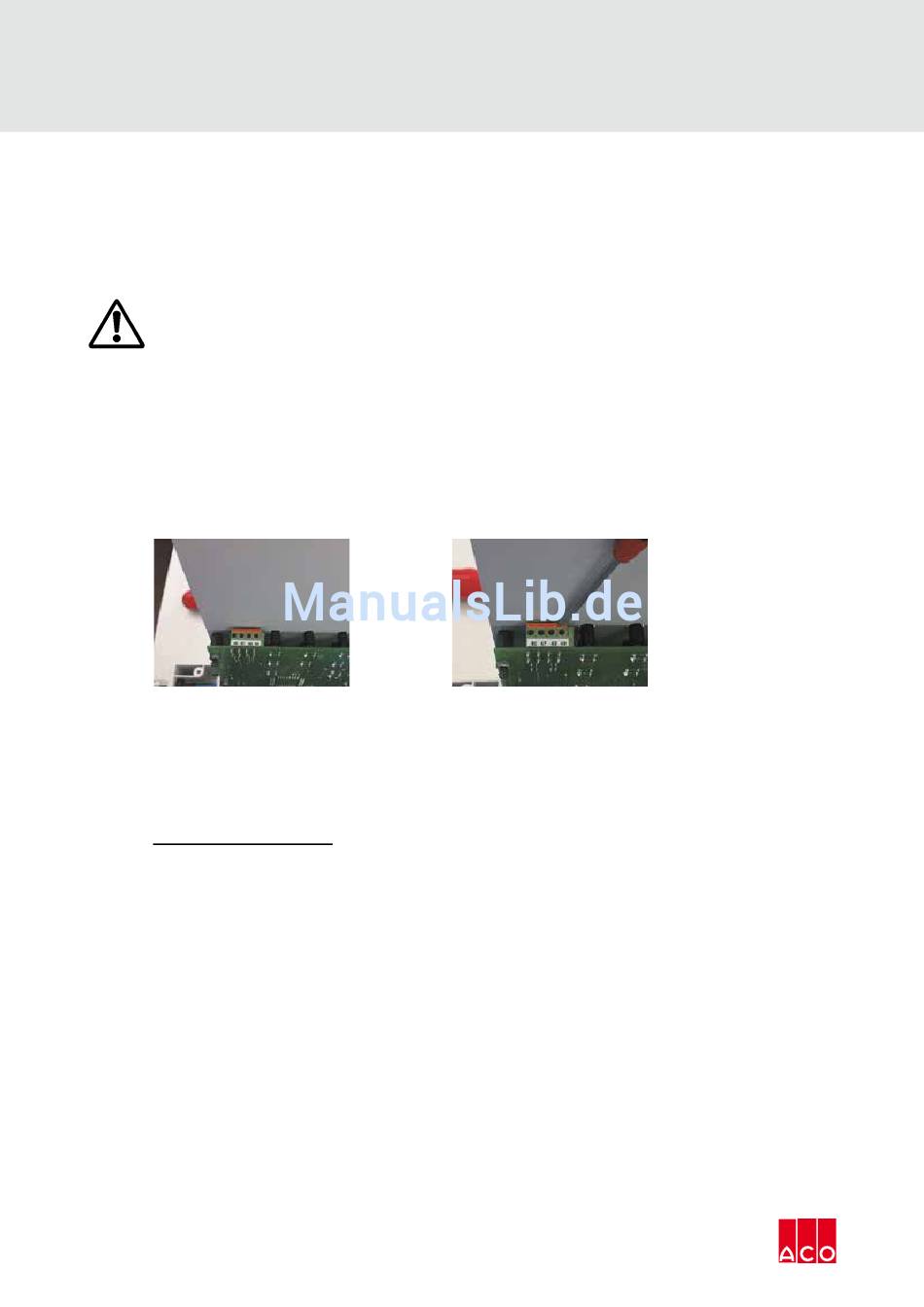

Die Anschlussklemme (Federkraftklemme) der Analogausgänge befinden sich unter der Blende und dienen
der Anbindung an Leitsysteme. Die Signale ändern sich proportional zum Pegel.
Beim Öffnen des Gerätes (Abnahme der Blende oder Klemmendeckel) oder Arbeiten an den Pumpen ist die
Steuerung in jedem Falle über die Vorsicherung oder einem separaten Hauptschalter stromlos zu schalten.
4 – 20 mA = Klemme 46 (+) und 47 (-) Bürde max. 250 Ohm
0 -10 V
Die Klemme ist ausgelegt für Aderquerschnitte von 0,2 – 0,75 mm (starr/flexibel)
Die Länge der Leitungen für die Analogausgänge darf nicht mehr als 1,50 m betragen und nicht mit
störungsbehafteten Leitungen zusammen verlegt werden.
7.0
Testbetrieb ohne Pumpe
7.1
Um die Steuerung ohne Pumpen zu testen ist folgendes zu beachten:
- es reicht N und L1 anzuschließen
- die Motorstrombegrenzung muss auf 0 A gestellt werden, sonst erscheint die Meldung „L ohne Last"
- Klemme 32 / 33 und 39 / 40 müssen gebrückt werden, sonst erscheint die Meldung „Therm.Störung 2"
- im Einstellmenü müssen die Thermischen Störungen für Pumpe 1 und 2 abgeschaltet werden, sonst
erscheint die Meldung „Therm.Störung 1" im Display.
16
MultiControl Duo
= Klemme 48 (+) und 49 (-) belastbar mit max. 10 mA
16
ver. 1.19
