5.2
Die Einstellungen im Menü lassen sich nicht verändern
Im Menü überprüfen, ob der Service Mode aktiviert ist.
6.0
Aufstellung, elektrischer Anschluss
6.1
Montage
Die Steuerung MultiControl Duo befindet sich in einem Schaltkasten mit den Abmessungen
300 x 320 x 152 mm ( H x B x T ). Am Schaltkasten befinden sich 3 Bohrungen für die Befestigung. Eine
davon findet sich auf der Rückseite als „Schlüsselloch" zum Einhängen des Schraubenkopfes. Die anderen
beiden Bohrungen finden sich unter der Abdeckung des Klemmkastens.
6.2
Schlauchanschluss
Für den Schlauchanschluss wird als Standard eine Schlauchverschraubung 10/8 mm geliefert. Optional kann
das Schaltgerät mit anderen Schlauchverschraubungen geliefert werden.
Auch der nachträgliche Austausch der Schlauchverschraubung ist möglich. Die Schlauchverschraubung
muss zum Gerät hin ein Innengewinde G1/8 " aufweisen. Beim Austausch ist es wichtig mit einem
Schraubenschlüssel 14 mm an der entsprechenden Mutter gegenzuhalten. Die Verschraubung muss in jedem
Fall mit einem geeigneten Dichtmittel eingesetzt werden.
6.3

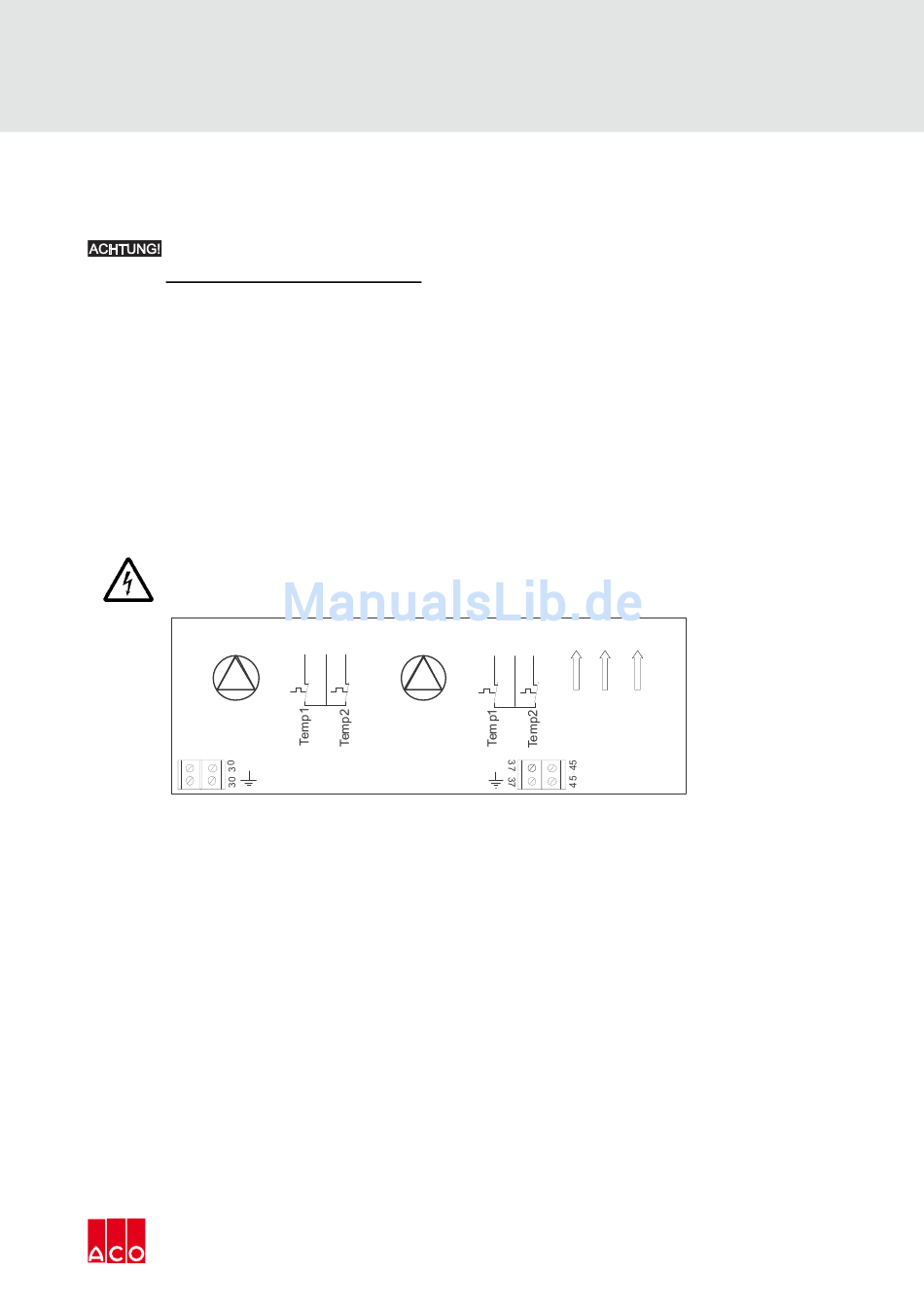

Elektrischer Anschluss Stromversorgung und Pumpen
Der elektrische Anschluss ist von einem Elektroinstallateur entsprechend der geltenden VDE Vorschriften
auszuführen.
Es ist eine netzseitige Absicherung von max. 3 x 25 A träge vorzunehmen.
27 28
29
U
V
W
P1
Pumpe1
PE
Netzanschluss (3 ~) L1, L2, L3, N, PE (Klemme 41, 42, 43, 44, 45 )
(Bild 1a im Anhang)
Die Anschlussklemmen sind für einen max. Kabelquerschnitt von 4 mm² ausgelegt. Es ist darauf zu achten,
dass ein rechtes Drehfeld angelegt wird. Die Klemmen sind mit L1, L2, L3, N und PE (41 – 45) beschriftet.
Stromzuführung der Pumpen (3~)
Die Stromzuführung der Pumpe 1 erfolgt an den Klemmen 27, 28, 29 u. 30 sie sind weiterhin mit U, V, W und
PE beschriftet.
Die Stromzuführung der Pumpe 2 erfolgt an den Klemmen 34, 35, 36 u. 37 sie sind weiterhin mit U, V, W und
PE beschriftet.
MultiControl Duo
31 32 33
34 35
36
U
V
W
T1 T0 T2
P2
Pumpe2
13
Steuerung MultiControl duo
Elektrischer Anschluss
38 39 40
41 42
43
44
T1 T0 T2
L1 L2
L3
N
Stromzuführung
PE
ver. 1.19
