6.4
Störmeldeausgänge
Klemme 01 / 02 Alarmausgang Sammelstörung potentialgebunden 230V AC
Klemme 01
Klemme 02
Klemme 03 / 04 / 05
Wenn im Menü der „Intervall Alarm" aktiviert ist, wird das Relais getaktet, so dass statt einer Blitzleuchte eine
kostengünstigere Dauerleuchte verwendet werden kann.
Klemme 06 / 07 / 08
Klemme 09 / 10 / 11
Klemme 12 / 13 / 14
6.5
Eingang für Schwimmerschalter Trockenlaufschutz
Klemme 15 /16 = Trockenlaufschutz
Polarität der Klemmen: 15 = Plus und 16 = Minus
Wird ein Schwimmerschalter an Klemme 15/16 angeschlossen, kann verhindert werden, dass das
Schneidwerk bzw. Laufrad aus dem Medium auftaucht. Der Trockenlaufschutz ist im Automatik- sowie im
Handbetrieb aktiv.
Für den Einsatz in der Ex- Zone sind die entsprechenden Vorschriften zu beachten:
Dieser Eingang wird optional auch zum verriegeln der Anlage verwendet, wenn ein spezielles Programm
vereinbart wurde.
6.6

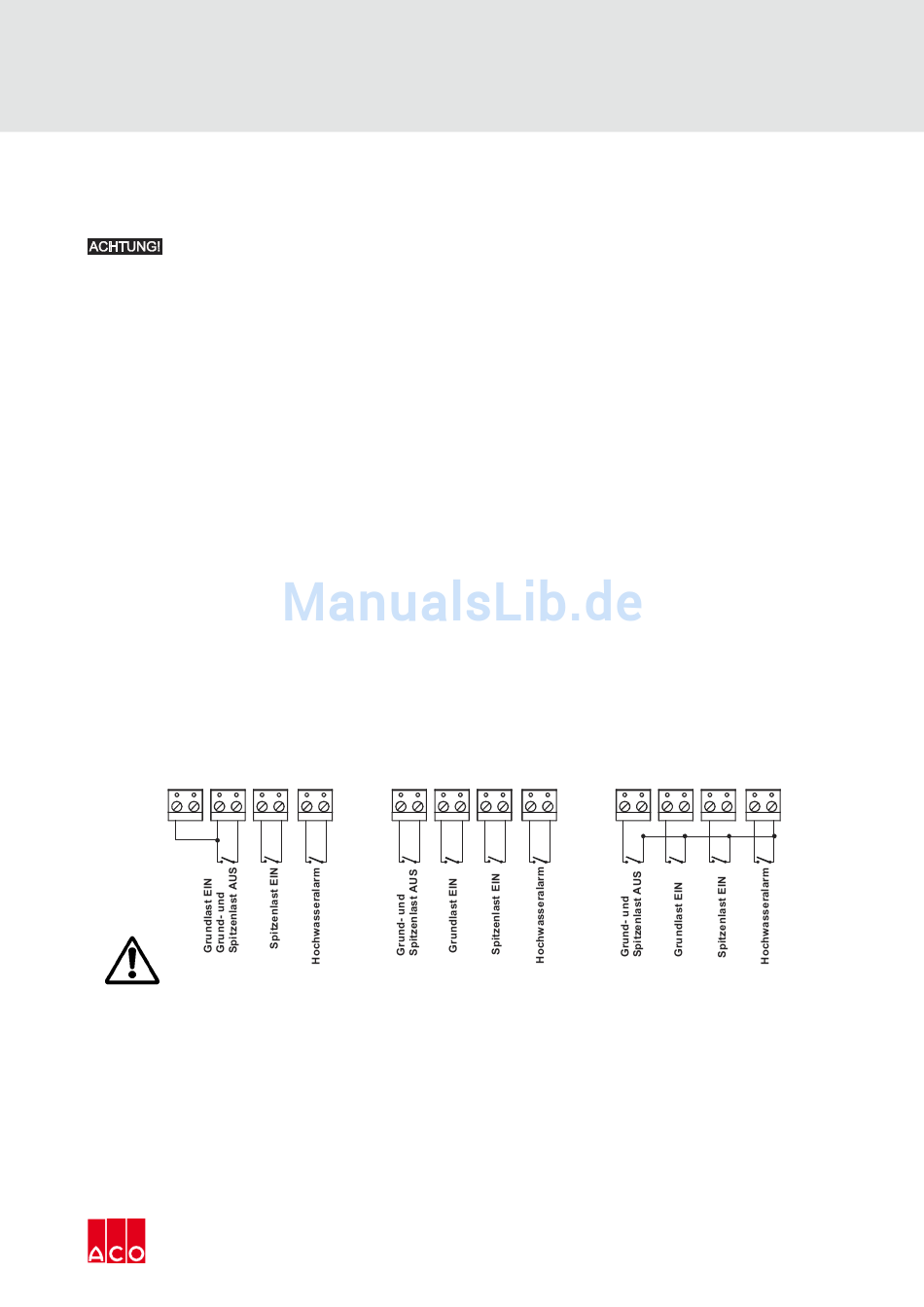

Anschlussbeispiele für den Betrieb des Schaltgerätes mit Schwimmerschaltern
Im Display wird angezeigt welcher Schalter geschlossen ist. Es müssen immer Schließer verwendet werden.
Im Menü unter „Niveau – Steuerung" müssen „Schwimm-Schalter" ausgewählt werden.
Betrieb mit 3 Schwimmschaltern
17 18
19 20
21 22
Für den Einsatz in der Ex- Zone sind die entsprechenden Vorschriften zu beachten:
Der Eingang für den Hochwasser-Schwimmerschalter ist immer aktiv, auch wenn ein anderes
Niveauerfassungssystem gewählt wurde. Wird der Hochwasseralarm ausgelöst, werden beide Pumpen
zeitversetzt gestartet.
MultiControl Duo
N verbunden
im Alarmfall L1 (intern mit 1A Träge abgesichert)
Sammelstörung potentialfrei
Störung P1 potentialfrei
Störung P2 potentialfrei
Hochwasseralarm potentialfrei
Betrieb mit 4 Schwimmschaltern
23 24
17 18
19 20
15
Steuerung MultiControl duo
Betrieb mit 4 Schwimmschaltern
und einer gemeinsamen Leitung
21 22
23 24
17 18
Elektrischer Anschluss
ver. 1.19
19 20
21 22
23 24
15
