ACO MultiControl Duo Betriebsanleitung Seite 14

Steuerung MultiControl duo
Elektrischer Anschluss
Netzanschluss (1 ~) L1, N ,PE (Klemme 41, 42, 43, 44, 45 )
Für den Betrieb von 1 ~ Motoren (230V AC) ist eine Brücke von Eingangsklemme L1 (41) nach L2 (42),
sowie von N (44) nach L3 (43)zu legen. Die Zuleitung wird an der Klemme L1 (41) und Nullleiter an Klemme
N (44) aufgelegt.
Stromzuführung der Pumpen (1~)
Der Anschluss der Pumpe 1 erfolgt an den Klemmen V (28) und W (29) sowie der Pumpe 2 V (35) und W
(36). Die Schutzleiter werden entsprechend an den verbleibenden PE Klemmen (30, 37)
angeschlossen.
Wicklungsschutzkontakte
Pumpe1:
Pumpe2:
Bei Pumpen, bei denen der Bimetallkontakt so geschaltet ist, dass dieser direkt den Strom der Pumpe
unterbricht, erscheint die Meldung „Ohne Last", wenn der Bimetallkontakt ausgelöst hat.
Die Pumpe kann erst nach dem Quittieren wieder in Betrieb genommen werden.

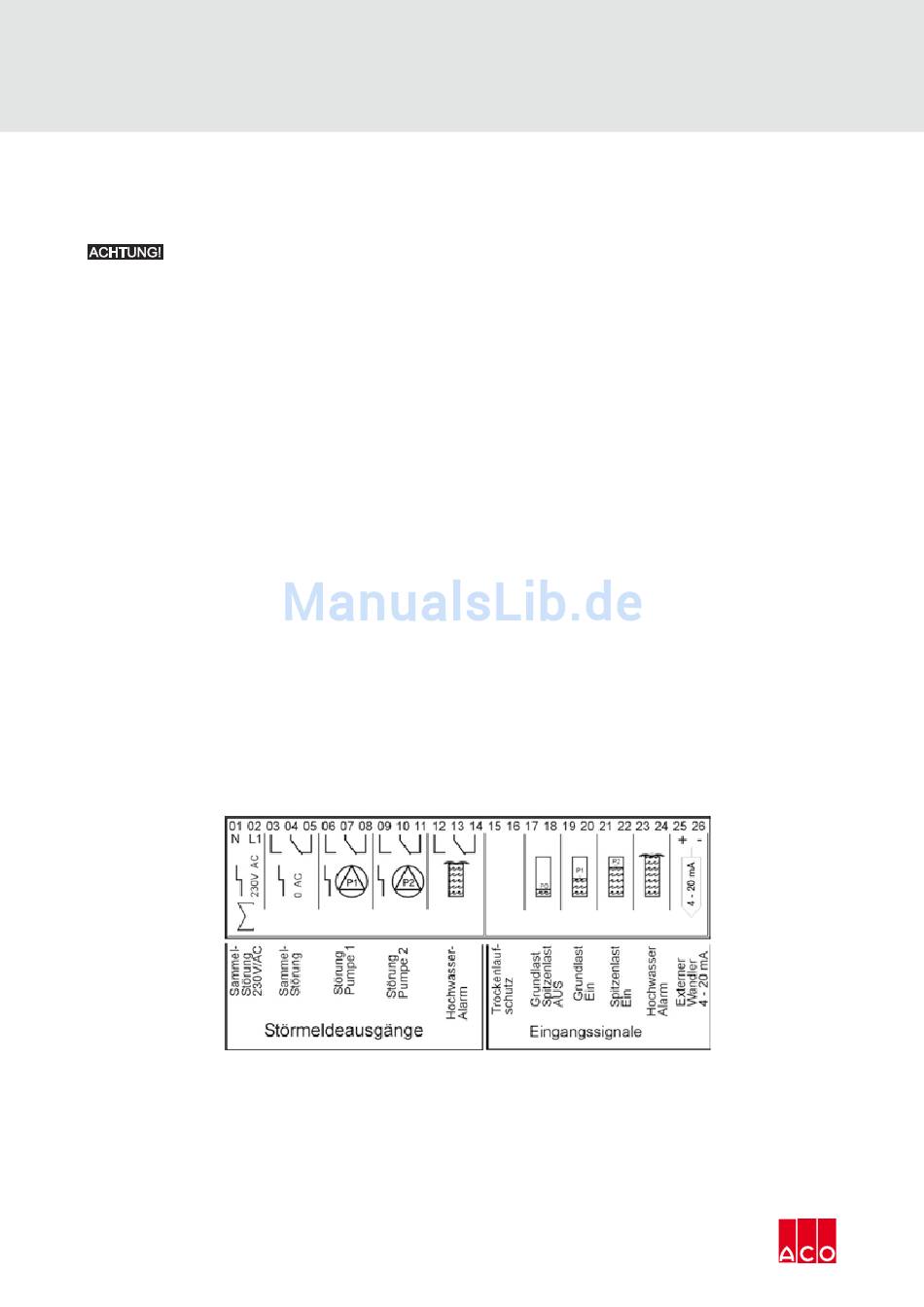

6.4 - 7 Elektrischer Anschluss der Störmeldeausgänge und der Signaleingänge (Bild 2 Anhang)
14
MultiControl Duo
Reglerkontakt (Temp 1) Klemme 31/32
(die Pumpe wird nach dem Abkühlen automatisch freigegeben)
Begrenzerkontakt (Temp 2) Klemme 32/33
(die Pumpe wird erst nach dem Betätigen des Quittierungstasters
freigegeben)
Wird Temp. 1 verwendet, so ist die Funktion im Menü zu aktivieren (s.o. Kapitel 4.2 ).
Wird Temp. 2 verwendet, so ist eine Brücke von Klemme 32 nach 33 herauszunehmen.
Reglerkontakt (Temp 1) Klemme 38/39
(die Pumpe wird nach dem Abkühlen automatisch freigegeben)
Begrenzerkontakt (Temp 2) Klemme 39/40
(die Pumpe wird erst nach dem Betätigen des Quittierungstasters
freigegeben)
Wird Temp. 1 verwendet, so ist die Funktion im Menü zu aktivieren(s.o. Kapitel 4.2 ).
Wird Temp. 2 verwendet, so ist eine Brücke von Klemme 39 nach 40 herauszunehmen.
(Bild 1b im Anhang)
14
ver. 1.19
