LG CED-8041B Benutzerhandbuch
Cd-r/rw-laufwerk
Verwandte Anleitungen für LG CED-8041B
Inhaltszusammenfassung für LG CED-8041B

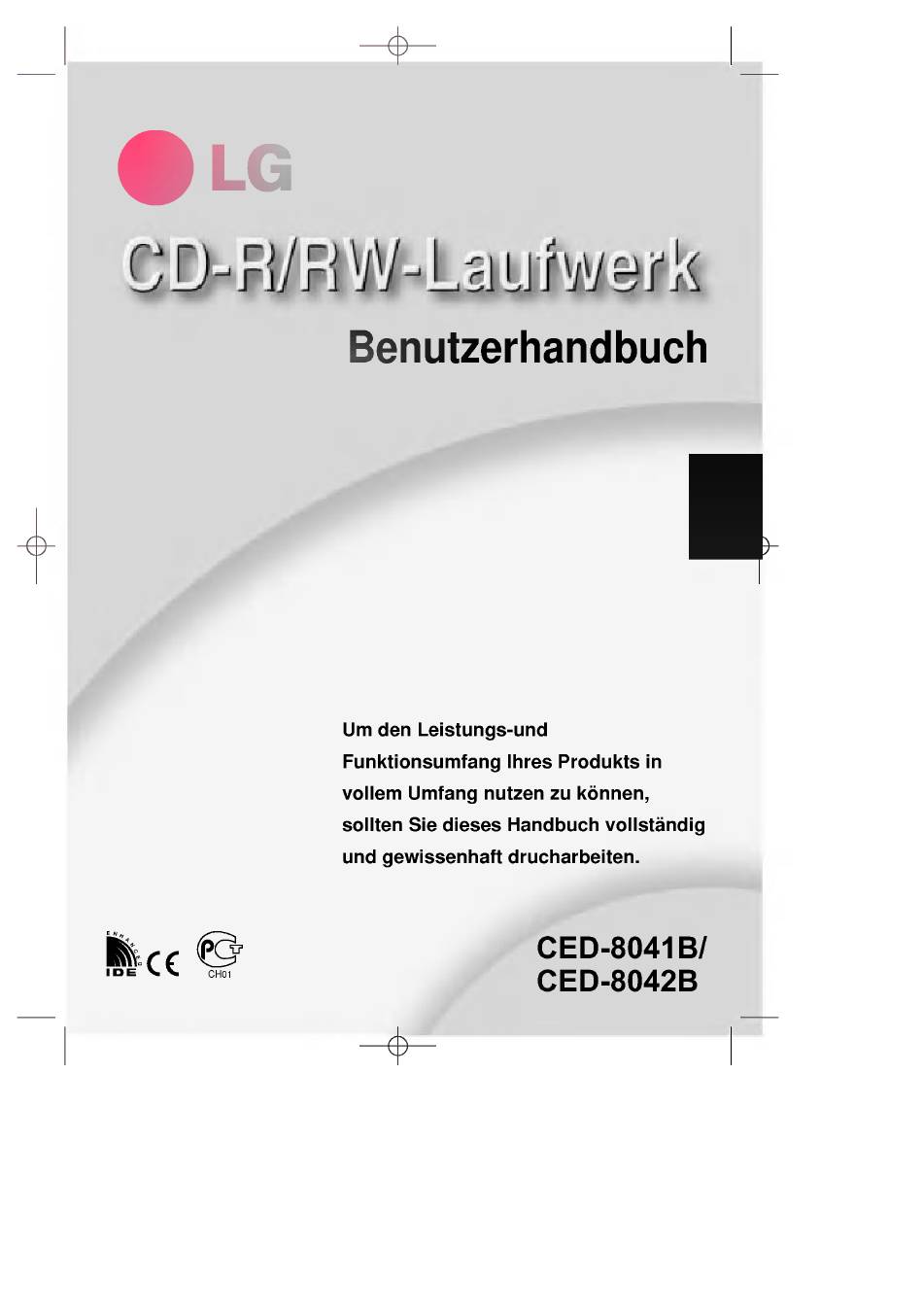

- Seite 1 Benutzerhandbuch Um den Leistungs-und Funktionsumfang Ihres Produkts vollem Umfang nutzen zu können, souten Sie dieses Handbuch vollständig und gewissenhaft drucharbeiten. CED-8041 CED-8042B CHOI...
- Seite 2 8042B intro-ger 5/12/89 3:15 page VORSICHT Der in diesem CD-R/RW-Laufwerk benutzte Laser kann Ihre Augen schädigen. Versuchen Sie keinesfalls, die Abdeckung zu öffnen. IJm die Gefahr eines elektrischen Schocks zu reduzieren, sollten Sie die Abdeckung (Oder Rückseite) keinesfalls entfernen. 1m Inneren des Geräts befinden sich keine Teile, die vom Benutzer selbst gewartet werden können.
- Seite 3 8042B intro-ger 5/12/89 3:15 Page FCC-KONFORMITÄTSERKLÄRUNG Hinweis : Tests haben erwiesen, daß dieses Gerät innerhalb der Grenzwerte für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Richtlinien liegt und damit bei gewerblicher Nutzung ausreichend gegen derartige Störungen geschützt ist. Von diesem Gerät Wird Hochfrequenzenergie erzeugt, benutzt und eventuell ausgestrahlt.
- Seite 4 8042B GUIDE-ger 5/12/89 3:12 Page Inhalt Einführung Leistungsmerkmale Wichtige Sicherheitshinweise ..Systemumgebung Lage und Funktion der Bedienelemente ..Installation Installation Laufwerks. Gerätetreiber Einsatz Umgang mit den CDs......Laufwerks Anhang Fehlerbeseitigung Technische Daten. erlaubt Ihnen zuverlässiges Schreiben * CED-8041 2facher Geschwindigkeit.
- Seite 5 8042B GUIDE-ger 5/12/89 3:12 Page Einführung Leistungsmerkmale Vielen Dank, daß Sie sich für dieses CD-R/RW-Laufwerk • Der Einsatz von OPC* ergibt ein flacheres Schreibsignal, das die Zuverlässigkeit erhöht. entschieden haben. Dank einer verbesserten Hitzeschutzkonstruktion ist kein Kühlgebläse erforderlich. Benutzerfreundliches Modell mit CD-Schublade.
- Seite 6 8042B GUIDE-ger 5/12/89 3:12 Page Wichtige Sicherheitshinweise Beachten beim Einsatz CD-R/RW-Laufwerks Oder beim Umgang mit CDs folgende Hinweise. Sicherheitshinweise • Der Hersteller ist weder für Datenverluste, die durch fehlerhafte Installation Oder unsachgemäßen Umgang mit dem Laufwerk verursacht wurden, noch für direkte Oder indirekte Schäden...
- Seite 7 8042B GUIDE-ger 5/12/89 3:12 Page Systemumgebung Rechner Das CD-R/RW-Laufwerk kann in Systemen eingesetzt werden, welche die nachfolgend spezifizierten Anforderungen erfüllen. 100-MHz- (Oder schnellerer) Pentium- Systeman- Prozessor (für 4x-Geschwindigkeit, 166-MHz- forderungen Oder schnellerer Prozessor empfohlen) Windows 98/95: 32 MB Oder mehr. Windows Haupt- NT Workstation Version...
- Seite 8 8042B GUIDE-ger 5/12/89 3:12 Page DirectCD' vz.sj(s) Lage und Funktion der Bedienelemente Vorderseite Notauswurföffnung CD-Schublade Stop-/Auswurftaste Wiedergabe-/Skip-Taste Kopfhöreranschluß Betriebsanzeigen Lautstärkeregler CD-Schublade Hier Wird die CD eingelegt. Legen Sie die CD in die geöffnete Schublade, und drücken Sie vorsichtig gegen die Schublade (Oder drücken Sie die Auswurftaste).
- Seite 9 8042B GUIDE-ger 5/12/89 3:12 Page DirectCDiBi v2.Sb(s) Analoger Audio-Ausgang Rückseite IDE-Schnittstellenanschluß Digitaler Audio-Ausgang Jumper Spannungsversorgung- sanschluß Spannungsversorgungsanschluß ÜberdiesenAnschlußWirddas CD-Laufwerk mit dem Netzteil(5 und 12 V DC) des Host-Rechners verbunden HINWEIS: Achten Sie beim Anschluß auf die korrekte Polarität. Wird der Stecker des Spannungsversorgungskabels in der falschen Orientierung angeschlossen, kann das System beschädigt werden (und die Garantie...
- Seite 10 8042B GUIDE-ger 5/12/89 3:12 Page DirectCDiBi v2.Sb(s) Installation Laufwerks Beachten Sie vor der Installation des Laufwerks die folgenden Punkte: Installation Für die Installation benötigen Sie: • Einen passenden Schraubendreher, um die Halteschrauben Laufwerks festzuziehen. • Das zu Ihrem Rechner gehörige Handbuch, um die Positionen für IDE-Controller zu ermitteln.
- Seite 11 8042B GUIDE-ger 5/12/89 3:12 Page DirectCDiBi v2.Sb(s) Einbau 1. Entfernen Sie die Abdeckung des 5,25"-Einbauschachts Rechner. Detaillierte Anweisungen hierzu enthält das zu Ihrem Laufwerks Rechner gehörige Handbuch. 2. Schieben Sie das Laufwerk in den Einbauschacht. Gehen Sie dabei vorsichtig vor, um die Kabel im Rechner nicht zu beschädigen. 3.
- Seite 12 8042B GUIDE-ger 5/12/89 3:12 Page DirectCD' v2.Sb(s) Anschließen SchlieBen Sie das 40polige IDE-Kabel an der Rückseite des CD- R/RW-Laufwerks an. Achten Sie darauf, daß die farbige (rote) Ader IDE-Kabel mit Stift I des Anschlusses verbunden wird. Schnittstellen HINWEIS: In der Regel ist der IDE-AnschIuB codiert, so daß das Kabel nur in einer Richtung paßt.
- Seite 13 Sind mehrere (maximal 4) IDE-Geräte angeschlossen, muB jedes eindeutig konfiguriert werden. Für die Installation des Laufwerks sind spezielle Hardware- und Softwarekenntnisse erforderlich. LG Electronics ist nicht haftbar Oder verantwortlich für direkte Oder indirekte Schäden, die durch fehlerhafte Anschlüsse verursacht werden.
- Seite 14 8042B GUIDE-ger 5/12/89 3:12 Page DirectCDiBi v2.Sb(s) CD-R/RW-Laufwerk Wird über IDE-Schnittstellenkabel der Systemplatine des Host-Rechners verbunden. Sie können das Anschlüsse CD-R/RW-Laufwerk je nach Rechner als Slave- Oder als Master- Gerät anschließen. Installation Wenn Sie das CD-R/RW-Laufwerk als Master installieren, kann der Jumper in der werkseitigen Stellung belassen werden.
- Seite 15 8042B GUIDE-ger 5/12/89 3:12 Page DirectCDiBi v2.Sb(s) Installation Wenn Sie das CD-R/RW-Laufwerk als Slave installieren, ändern Sie die Jumper-Stellung an der Rückseite des Laufwerks in SL. als Slave- Laufwerk Master-Laufwerk (Boot-Festplatte) Slave-Laufwerk (CD-R/RWLaufwerk) - ODER Master-Laufwerk (Boot-Festplatte) Master-Laufwerk (weiteres IDE- Laufwerk) Slave-Laufwerk (CD-R/RW-...
- Seite 16 8042B GUIDE-ger 5/12/89 3:12 Page Gerätetreiber Einsatz Windows 98/95 Oder Windows Workstation Version 4.0 braucht kein spezieller Treiber installiert zu werden. Zum Lieferumfang dieses CD-R/RW-Laufwerks gehört eine 3,5"- Diskette mit MS-DOS-Treibern. Diese Treiber werden für den Zugriff auf das CD-R/RW-Laufwerk unter DOS und zur Steuerung der CD- Schublade benötigt.
- Seite 17 8042B GUIDE-ger 5/12/89 3:12 Page Ausführen Schieben Sie die Diskette in das passende Diskettenlaufwerk ein. Wechseln Sie zu dem Diskettenlaufwerk, indem Sie an der Installations- DOS-Eingabeaufforderung A: bzw. B: eingeben. programms Geben Sie INSTALL ein, und drücken Sie die Taste [ENTER]. (MS-DOS- Daraufhin Wird das Installationsprogramm geladen.
- Seite 18 8042B GUIDE-ger 5/12/89 3:12 Page DirectCDiBi v2.Sb(s) Umgang mit den CDs Kleben Sie keinesfalls Etiketten Oder Aufkleber auf Ihre CD-ROMs, CD-Rs Oder CD-RWs. Beim Einsatz beklebten können nicht nur Lese- und Schreibfehler auftreten, sondern die auf der CD gespeicherten Daten aufgrund der Beschädigung der CDverloren gehen.
- Seite 19 8042B GUIDE-ger 5/12/89 3:12 Page Anhang Fehlerbeseitigung Vor der Gehen Sie die nachstehende Checkliste durch, bevor Sie sich an den Kundendienst wenden. Inanspruch- • Das Laufwerk Wird nicht mit Spannung versorgt. nahme • 1st das Netzkabel Host-Rechners ordnungsgemäß Kunden- ei ngesteckt? dienstes •...
- Seite 20 8042B GUIDE-ger 5/12/89 3:12 Page Technische Daten Internes Laufwerk Schnittstelle Enhanced-IDE (ATAPI) Datenpuffer CD-Durchmesser 12cm, 8cm * Sustained Datenübertragungs- geschwindigkeit Lesen : 10 bis 24x CAV: 1.5MB bis 3,6MB/sec ax: 1,2MB/sec. Schreiben : 4x: 600KB/sec. 300KB/sec. 150KB/sec. * Burst (ATAPI) 16,67MB/sec (PIO-Modus 4, MULTI-DMA-Modus 2) Direktzugriff 120 ms <Typisch>...
