LG CED-8120B Benutzerhandbuch
Cd-r/rw-laufwerk
Verwandte Anleitungen für LG CED-8120B
Inhaltszusammenfassung für LG CED-8120B

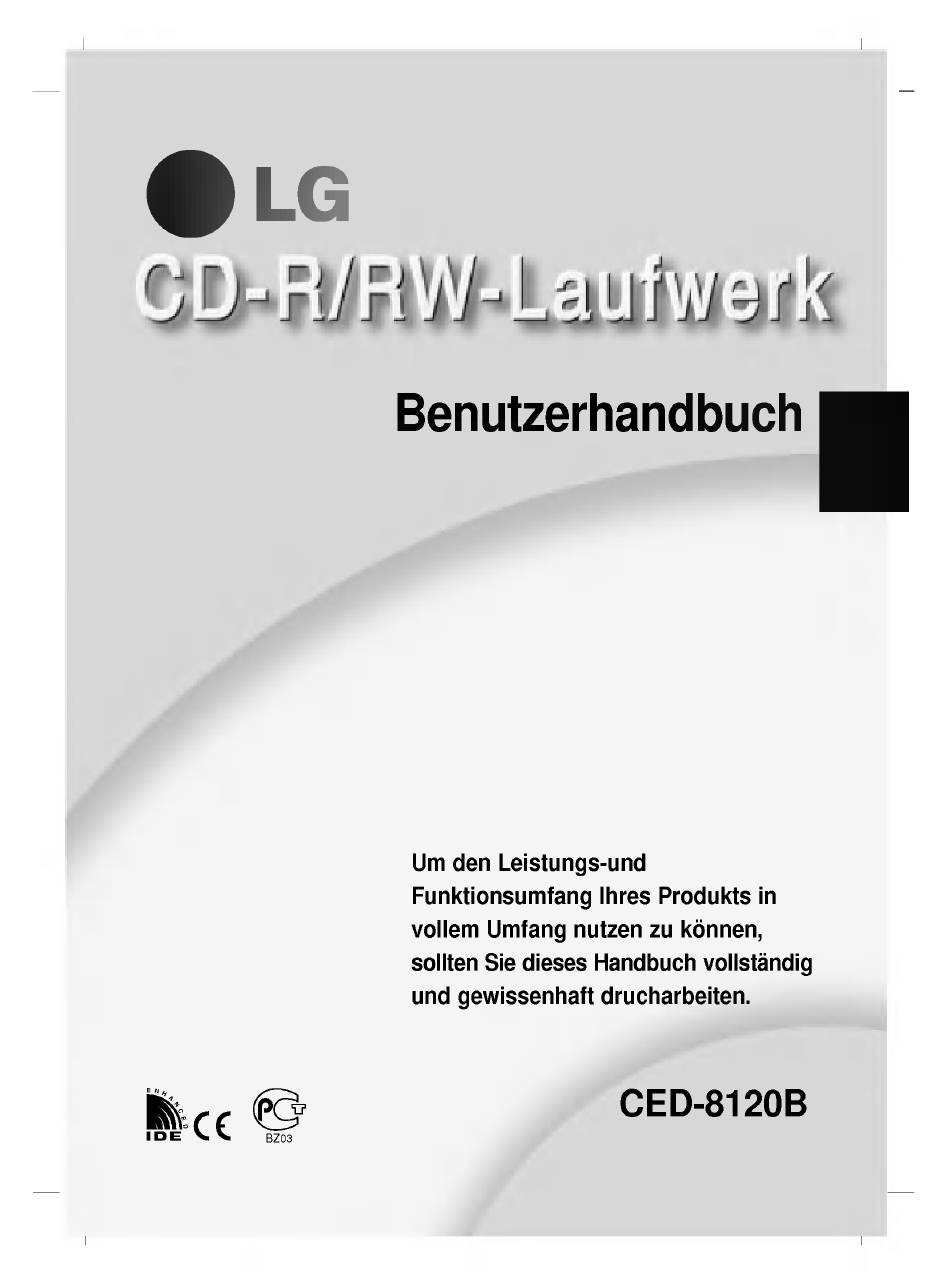

- Seite 1 O LG Benutzerhandbuch Um den Leistungs-und Funktionsumfang Ihres Produkts in vollem Umfang nutzen zu können, sollten Sie dieses Handbuch vollständig und gewissenhaft drucharbeiten. CED-8120B BZ03...
- Seite 2 . Der in diesem CD-R/RW-Laufwerk benutzte Laser kann Ihre Augen VORSICHT schädigen. Versuchen Sie keinesfalls, die Abdeckung zu öffnen. Um die Gefahr eines elektrischen Schocks zu reduzieren, sollten Sie die Abdeckung (Oder Rückseite) keinesfalls entfernen. 1m Inneren des Geräts befinden sich keine Teile, die vom Benutzer selbst gewartet werden können.
- Seite 3 FCC-KONFORMITÄTSERKLÄRUNG Hinweis : Tests haben erwiesen, daß dieses Gerät innerhalb der Grenzwerte für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Richtlinien liegt und damit bei gewerblicher Nutzung ausreichend gegen derartige Störungen geschützt ist. Von diesem Gerät Wird Hochfrequenzenergie erzeugt, benutzt und eventuell ausgestrahlt.
-
Seite 4: Inhaltsverzeichnis
Inhalt Einführung Leistungsmerkmale .. 2 Wichtige Sicherheitshinweise Systemumgebung ......4 Lage und Funktion der Bedienelemente ..Installation Installation Laufwerks....7 Gerätetreiber ..13 Einsatz Umgang mit den CDs.. Laufwerks Anhang Fehlerbeseitigung . 16 Technische Daten. 1 2Xschreiben/8Xwiederbeschreiben/32Xlese * Die Schreibgeschwindigkeit hängt von den verwendeten CDs ab. -
Seite 5: Leistungsmerkmale Leistungsmerkmale
Einführung Leistungsmerkmale Vielen Dank, daß Sie sich für dieses • Der Einsatz von OPC* ergibt ein flacheres Schreibsignal, CD-R/RW-Laufwerk entschieden haben. das die Zuverlässigkeit erhöht. Benutzerfreundliches Modell mit CD-Schublade • • Enhanced-IDE (ATAPI)-ModelI. Kann nicht nur CD-R- und CD-RW-Discs, sondern auch •... -
Seite 6: Wichtigesicherheitshinweise
Wichtige Sicherheitshinweise Beachten beim Einsatz CD-R/RW-Laufwerks Oder beim Umgang mit CDs folgende Hinweise. • Der Hersteller ist weder für Datenverluste, die durch fehlerhafte Sicherheitshinweise Installation Oder unsachgemäßen Umgang mit dem Laufwerk verursacht wurden, noch für direkte Oder indirekte Schäden haftbar Oder verantwortlich. -
Seite 7: Systemumgebung Systemumgebung
Systemumgebung Rechner Das CD-R/RW-Laufwerk kann in Systemen eingesetzt werden, welche die nachfolgend spezifizierten Anforderungen erfüllen. 233-MHz- (Oder schnellerer) Pentium-Prozessor Systeman- (für 12x-Geschwindigkeit 350-MHz- Oder forderungen schnellerer Prozessor empfohlen) Windows 98/95: MB Oder mehr. Windows NT Workstation Version 4.0: Haupt- Oder mehr (min. 64 MB empfohlen) speicher Windows 2000: 64MB Oder mehr (128MB... -
Seite 8: Vorderseite
Lage und Fl-Inktionder Bedienelemente Vorderseite Notauswurföffnung CD-Schublade Stop-/Auswurftaste Wiedergabe-/Skip-Taste Kopfhöreranschluß Betriebsanzeigen Lautstärkeregler CD-Schublade Hier Wird die CD eingelegt. Legen Sie die CD in die geöffnete Schublade, und drücken Sie vorsichtig gegen die Schublade (Oder drücken Sie die Auswurftaste). Daraufhin Wird die CD geladen. HINWEIS: Wenden Sie im Umgang mit der CD-Schublade (beim... -
Seite 9: Analoger Audio-Ausgang
Analoger Audio-Ausgang Rückseite IDE-Schnittstellenanschluß Digitaler Audio-Ausgang Jumper Spannungsversorgung- sanschluB Spannungsversorgungsanschluß Über diesen Anschluß Wirddas CD-Laufwerk mit dem Netzteil (5 und 12 V DC) des Host-Rechners verbunden HINWEIS: Achten beim Anschluß auf die korrekte Polarität. Wird Stecker des Spannungsversorgungskabels in der falschen Orientierung angeschlossen, kann das System beschädigt werden (und die Garantie erlischt). -
Seite 10: Installationdeslaufwerks
Installation Laufwerks Beachten Sie vor der Installation des Laufwerks die folgenden Punkte: Installation • Für die Installation benötigen Sie: • Einen passenden Schraubendreher, um die Halteschrauben Laufwerks festzuziehen. • Das zu Ihrem Rechner gehörige Handbuch, um die Positionen für IDE-Controller zu ermitteln. -
Seite 11: Einbau
Entfernen Sie die Abdeckung des 5,25"-Einbauschachts Einbau Rechner. Detaillierte Anweisungen hierzu enthält das zu Ihrem Laufwerks Rechner gehörige Handbuch. Schieben Sie das Laufwerk in den Einbauschacht. Gehen Sie dabei vorsichtig vor, um die Kabel im Rechner nicht zu beschädigen. 3. Befestigen Sie das Laufwerk mit den beigepackten Schrauben. -
Seite 12: Anschließen
Anschließen Schließen Sie das 40poIige IDE-Kabel an der Rückseite des CD- R/RW-Laufwerks an. Achten Sie darauf, daß die farbige (rote) Ader IDE-Kabel mit Stift 1 des Anschlusses verbunden wird. Schnittstellen HINWEIS: In der Regel ist der IDE-Anschluß codiert, so daß das Kabel nur in einer Richtung paßt. -
Seite 13: Einsteilen
Stellen Sie vor der Installation des CD-R/RW-Laufwerks die Jumper Einsteilen auf dem Jumper-Block an der Laufwerkrückseite ein. der Jumper Das Laufwerk kann als Master Oder als Slave an eine IDE (ATAPI)- Schnittstelle angeschlossen werden. Sind mehrere (maximal 4) IDE-Geräte angeschlossen, muß... -
Seite 14: Systemplatine
CD-R/RW-Laufwerk Wird über IDE-Schnittstellenkabel der Systemplatine des Host-Rechners verbunden. Sie können das Anschlüsse CD-R/RW-Laufwerk je nach Rechner als Slave- Oder als Master-Gerät anschließen. Installation Wenn Sie das CD-R/RW-Laufwerk als Master installieren, kann der Jumper in der werkseitigen Stellung belassen werden. als Master- Master-Laufwerk Master-Laufwerk... - Seite 15 Wenn Sie das CD-R/RW-Laufwerk als Slave installieren, ändern Installation Sie die Jumper-Stellung an der Rückseite des Laufwerks in SL. als Slave- Laufwerk Master-Laufwerk (Boot-Festplatte) Slave-Laufwerk (CD-R/RW-Laufwerk) - ODER Master-Laufwerk (Boot-Festplatte) Master-Laufwerk (weiteres IDE- Laufwerk) Slave-Laufwerk (CD-R/RW- Laufwerk) Sekundärer Primärer AnschluB Anschluß...
-
Seite 16: Geratetreiber
Gerätetreiber Einsatz Windows 95/98/2000 Oder Windows NT Workstation Version 4.0 braucht kein spezieller Treiber installiert zu werden. Zum Lieferumfang dieses CD-R/RW-Laufwerks gehört eine 3,5"- Diskette mit MS-DOS-Treibern. Diese Treiber werden für den Zugriff auf das CD-R/RW-Laufwerk unter DOS und zur Steuerung der CD- Schublade benötigt. -
Seite 17: Wenn Ihr Rechner Das Laufwerk Nicht
Ausführen Schieben Sie die Diskette in das passende Diskettenlaufwerk ein. Wechseln Sie zu dem Diskettenlaufwerk, indem Sie an der Installations- DOS-Eingabeaufforderung A: bzw. B: eingeben. programms Geben Sie INSTALL ein, und drücken Sie die Taste [ENTER] (MS-DOS- Daraufhin Wird das Installationsprogramm geladen. -
Seite 18: Einsatz Des Laufwerks
Umgang mit den CDs Kleben Sie keinesfalls Etiketten Oder Aufkleber auf Ihre CD-ROMs, CD-Rs Oder CD-RWs. Beim Einsatz beklebten können nicht nur Lese- und Schreibfehler auftreten, sondern die auf der CD gespeicherten Daten aufgrund der Beschädigung der CDverloren gehen Notauswurf Dieses CD-R/RW-Laufwerk verfügt... -
Seite 19: Fehlerbeseitigung Fehlerbeseitigung
Anhang Fehlerbeseitigung Vor der Gehen Sie die nachstehende Checkliste durch, bevor Sie sich an Kundendienst wenden. Inanspruch- Das Laufwerk Wird nicht mit Spannung versorgt. nahme • 1st das Netzkabel Host-Rechners ordnungsgemäß Kunden-diffTtes eingesteckt? • 1st das Spannungsversorgungskabel an der Rückseite Laufwerks korrekt befestigt? Das System startet nicht. -
Seite 20: Technische
Technische Daten Internes Laufwerk Enhanced-IDE (ATAPI) Schnittstelle Datenpuffer 12cm, 8cm CD-Durchmesser * Sustained Datenübertragungs- geschwindigkeit Lesen : 14 bis CAV: 2.1MB 4.8MB/sec Schreiben : 2x: 300KB/sec. 600KB/sec. 1200KB/sec. 12x: 1800KB/sec. * Burst (ATApl) 16,67MB/sec (PIO-Modus 4, MULTI-DMA-Modus Direktzugriff 110 ms <Typisch> Durchschnittliche Zugriffszeit Horizontal/VerticaI Einbaurichtung...
