3. Anleitung für DC-Ladestationen
3.1. Kontext
VORSICHT
Stromschlaggefahr!
Stellen Sie sicher, dass sich keine Werkzeuge in der Ladestation befinden und dass sich
keine Personen in unmittelbarer Nähe aufhalten.
•
Unterstützt von allen DC-Ladestationen: EV Ultra und zukünftige Varianten.
•
Pro Ladestation wird 1 SGR Modul benötigt, mit Ausnahme der Modelle EV Ultra 40D und EV
Ultra 120D, die jeweils 2 SGR-Module benötigen.
•
Das Eingangssignal wird entweder von einem digitalen oder einem analogen Zähler empfangen.
Analoge Zähler benötigen einen Rundsteuerempfänger zur Signalumwandlung.
•
Kann mit einem digitalen Zähler oder einem Rundsteuerempfänger in Reihe geschaltet werden.
•
Bei diesem Verfahren wird davon ausgegangen, dass zwischen der Ladestation und dem
Standort des Impulskontrollgeräts ein Kabel mit 4 Leitern vorhanden und verfügbar ist.
ANMERKUNGEN
•
Informationen zum Öffnen und Schließen der Ladestation finden Sie in den
Anweisungen für das entsprechende Modell (EV Ultra).
•
Für die professionelle Installation wird eine Halter für DIN-Schiene (Hutschiene)
mitgeliefert.
3.2. Anweisungen
1. Entfernen Sie das linke Paneel des EV Ultra. Dadurch wird der Bereich freigelegt, in dem sich das
Hilfskabel befindet.
2. Befestigen Sie die mitgelieferte Halter für DIN-Schiene (Hutschiene) an der DIN-Schiene unten.

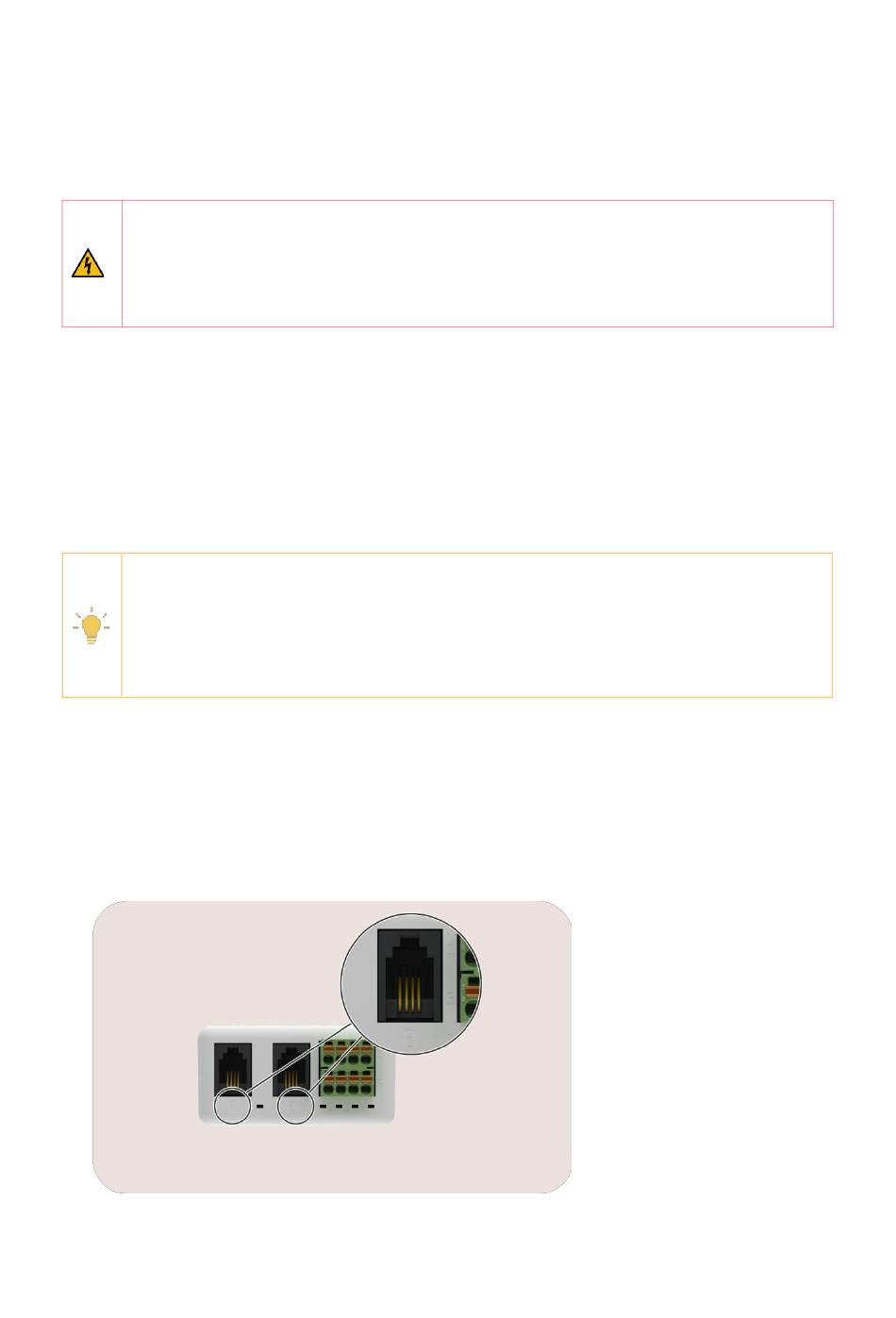

3. Entfernen Sie das RJ10-Kabel aus der Power Box und schließen Sie es an einen der B-Ports des
SGR moduls an.
4. Verbinden Sie das mitgelieferte RJ10-Kabel zwischen dem verbleibenden B-Port des SGR
moduls und dem B-Port der Power Box.
