Smappee Smart Grid Installationsanleitung Seite 6

1. Öffnen Sie die Ladestation.
2. Verbinden Sie das mitgelieferte RJ10-Kabel mit dem freien B-Anschluss des Smappee Connects
in der Ladestation.
3. Schließen Sie die Ladestation.
4. Verbinden Sie das SGR-fähige Modul mit dem RJ10-Kabel.
5. Verbinden Sie das andere Ende des RJ10-Kabels mit einem der beiden B-Anschlüssen des
Smart Grid Ready-Moduls im Gebäude.

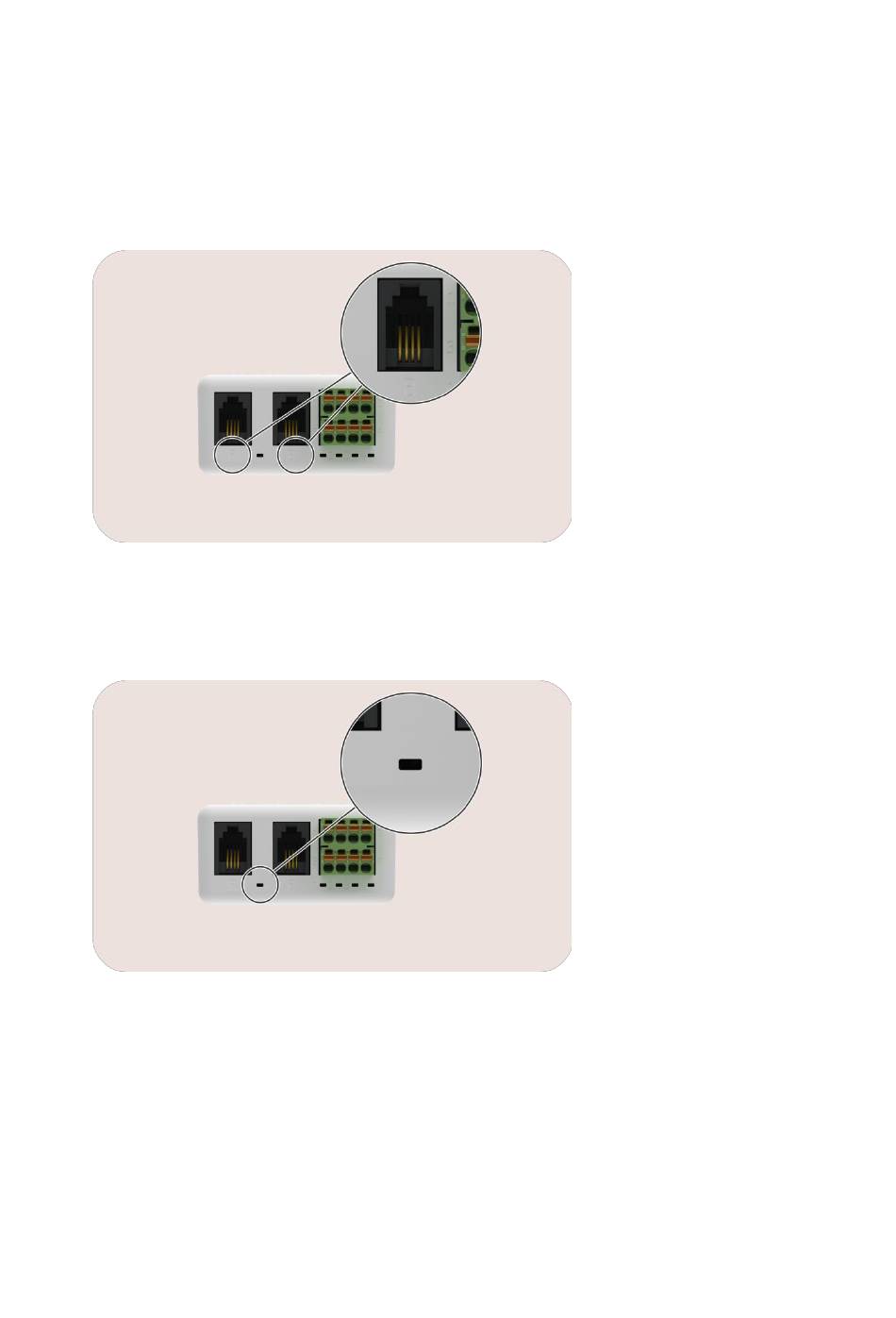

Sobald die Verbindung erfolgreich hergestellt wurde und die Stromversorgung aktiviert ist, blinkt
die Statusanzeige am unteren Ende der B-Anschlüsse des Smart Grid Ready-Moduls alle 3
Sekunden.
Prüfen Sie, ob das SGR-Modul in der Liste der Ladestationskomponenten aufgeführt ist.
6. Nun fahren Sie mit der Verbindung zum Ripple-Control-Empfänger fort (siehe Seite 11).
2.3. Vergrößerter Abstand zwischen Ladestation und
SGR-Modul
Dieses Verfahren muss befolgt werden, wenn der Abstand zwischen der Ladestation und dem SGR-
Modul 150 cm überschreitet.
