Smappee Smart Grid Installationsanleitung
Ready-modul
Inhaltsverzeichnis
Inhaltszusammenfassung für Smappee Smart Grid

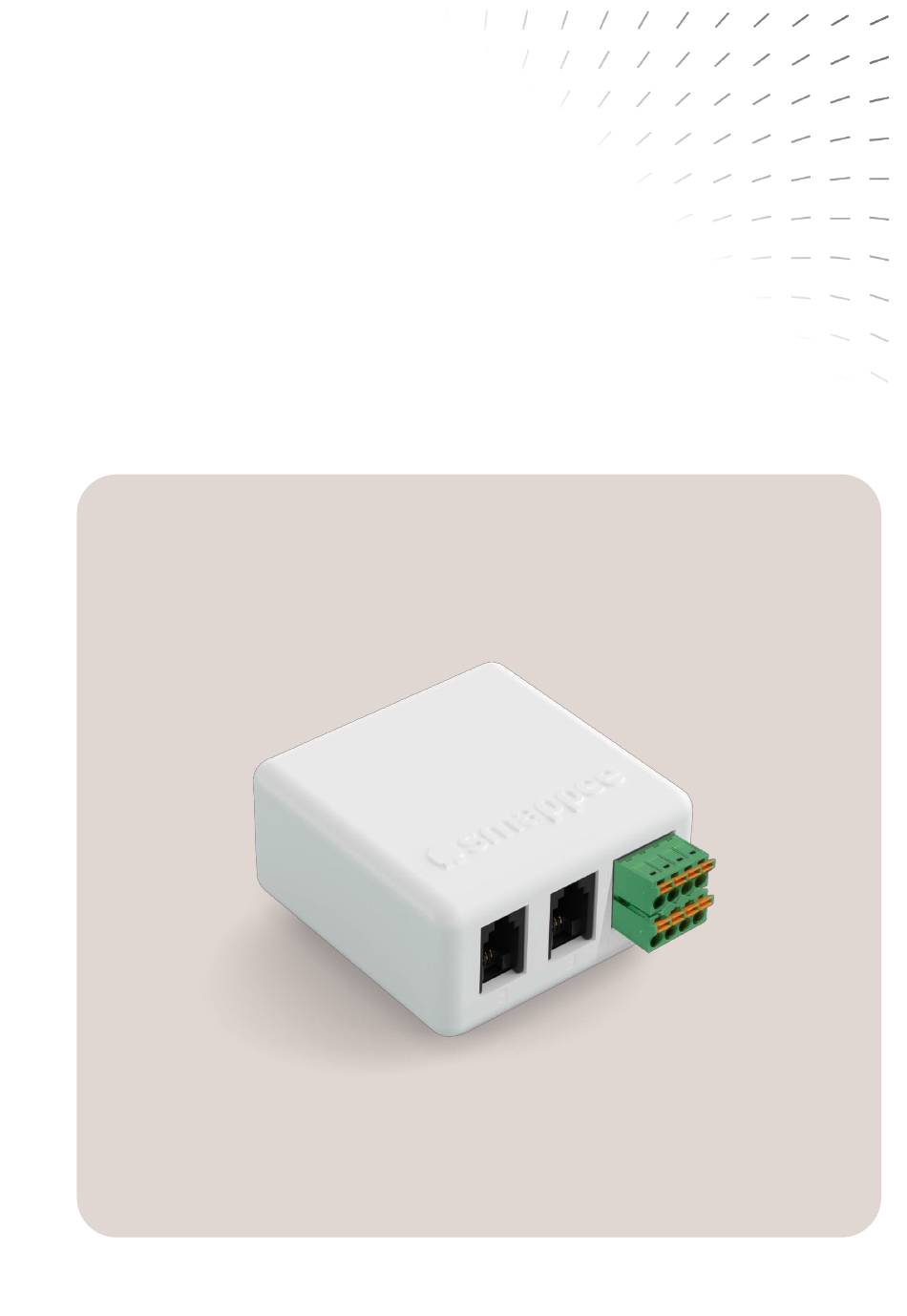

- Seite 1 Smappee Smart Grid Ready-Modul Installationsanleitung Deutsch – 1.1 – Dezember 2025...
- Seite 2 Die Spezifikationen und anderen Informationen in diesem Dokument wurden zum Zeitpunkt der Veröffentlichung auf ihre Richtigkeit und Vollständigkeit überprüft. Aufgrund der ständigen Produktverbesserung können diese Informationen jederzeit ohne vorherige Ankündigung geändert werden. Für die aktuellsten Informationen besuchen Sie unsere Online-Dokumentation: smappee.com/downloads.
- Seite 3 Inhaltsverzeichnis Einführung ............................4 Anleitung für AC-Ladestationen ...................... 5 Anleitung für DC-Ladestationen ...................... 9 Verbindung zum Impuls-Steuerungsempfänger ................11 Smappee Smart Grid Ready Modul Installationsanleitung - Deutsch...
-
Seite 4: Einführung
1. Einführung Um den Anforderungen des §14a des deutschen Energiewirtschaftsgesetzes (EnWG) zu entsprechen, muss die Ladestation an ein separates Smappee Smart Grid Ready-Modul angeschlossen werden. Dieses Modul wurde entwickelt, um die technischen Voraussetzungen für die Integration in ein intelligentes und steuerbares Stromnetz zu erfüllen. Es ermöglicht Netzbetreibern, bei hoher Auslastung die Ladeleistung von privaten Ladestationen über 4,2 kW vorübergehend zu begrenzen –... -
Seite 5: Anleitung Für Ac-Ladestationen
Ladestation und SGR-Modul diesen Wert nicht überschreitet, kann das unten beschriebene Installationsverfahren befolgt werden. Wenn die Entfernung diese Entfernung überschreitet, siehe Kapitel 2.3 auf Seite 6. Gehen Sie wie folgt vor. Smappee Smart Grid Ready Modul Installationsanleitung - Deutsch... - Seite 6 Smart Grid Ready-Moduls im Gebäude. Sobald die Verbindung erfolgreich hergestellt wurde und die Stromversorgung aktiviert ist, blinkt die Statusanzeige am unteren Ende der B-Anschlüsse des Smart Grid Ready-Moduls alle 3 Sekunden. Prüfen Sie, ob das SGR-Modul in der Liste der Ladestationskomponenten aufgeführt ist.
- Seite 7 4. Verlegen Sie das UTP-Kommunikationskabel in das Gebäude. 5. Verbinden Sie den RJ45-Anschluss des UTP-Kommunikationskabels mit dem A+B-Anschluss des Smappee-Splitters im Gebäude. 6. Schließen Sie das mitgelieferte RJ10-Kabel des Smappee Splitters an einen der beiden B- Anschlüsse an. Smappee Smart Grid Ready Modul Installationsanleitung - Deutsch...
- Seite 8 7. Verbinden Sie das andere Ende des RJ10-Kabels mit dem B-Anschluss des Smappee Splitters. Sobald die Verbindung erfolgreich hergestellt wurde und die Stromversorgung aktiviert ist, blinkt die Statusanzeige am unteren Ende der B-Anschlüsse des Smart Grid Ready-Moduls alle 3 Sekunden.
-
Seite 9: Anleitung Für Dc-Ladestationen
3. Entfernen Sie das RJ10-Kabel aus der Power Box und schließen Sie es an einen der B-Ports des SGR moduls an. 4. Verbinden Sie das mitgelieferte RJ10-Kabel zwischen dem verbleibenden B-Port des SGR moduls und dem B-Port der Power Box. Smappee Smart Grid Ready Modul Installationsanleitung - Deutsch... - Seite 10 6. Befestigen Sie das SGR modul an der Halter für DIN-Schiene (Hutschiene). Sobald die Verbindung erfolgreich hergestellt wurde und die Stromversorgung aktiviert ist, blinkt die Statusanzeige am unteren Ende der B-Anschlüsse des Smart Grid Ready-Moduls alle 3 Sekunden. Prüfen Sie, ob das SGR-Modul in der Liste der Ladestationskomponenten aufgeführt ist.
-
Seite 11: Verbindung Zum Impuls-Steuerungsempfänger
4. Verbinden Sie die beiden Drähte des Eingangs 1 (obere linke Ecke) mit dem S1-Anschluss der VIVAVIS FNN Power Box. 5. Verbinden Sie die beiden Drähte des Eingangs 2 (obere rechte Ecke) mit dem S2-Anschluss der VIVAVIS FNN Power Box. 6. Schließen Sie die Ladestation. Smappee Smart Grid Ready Modul Installationsanleitung - Deutsch...
