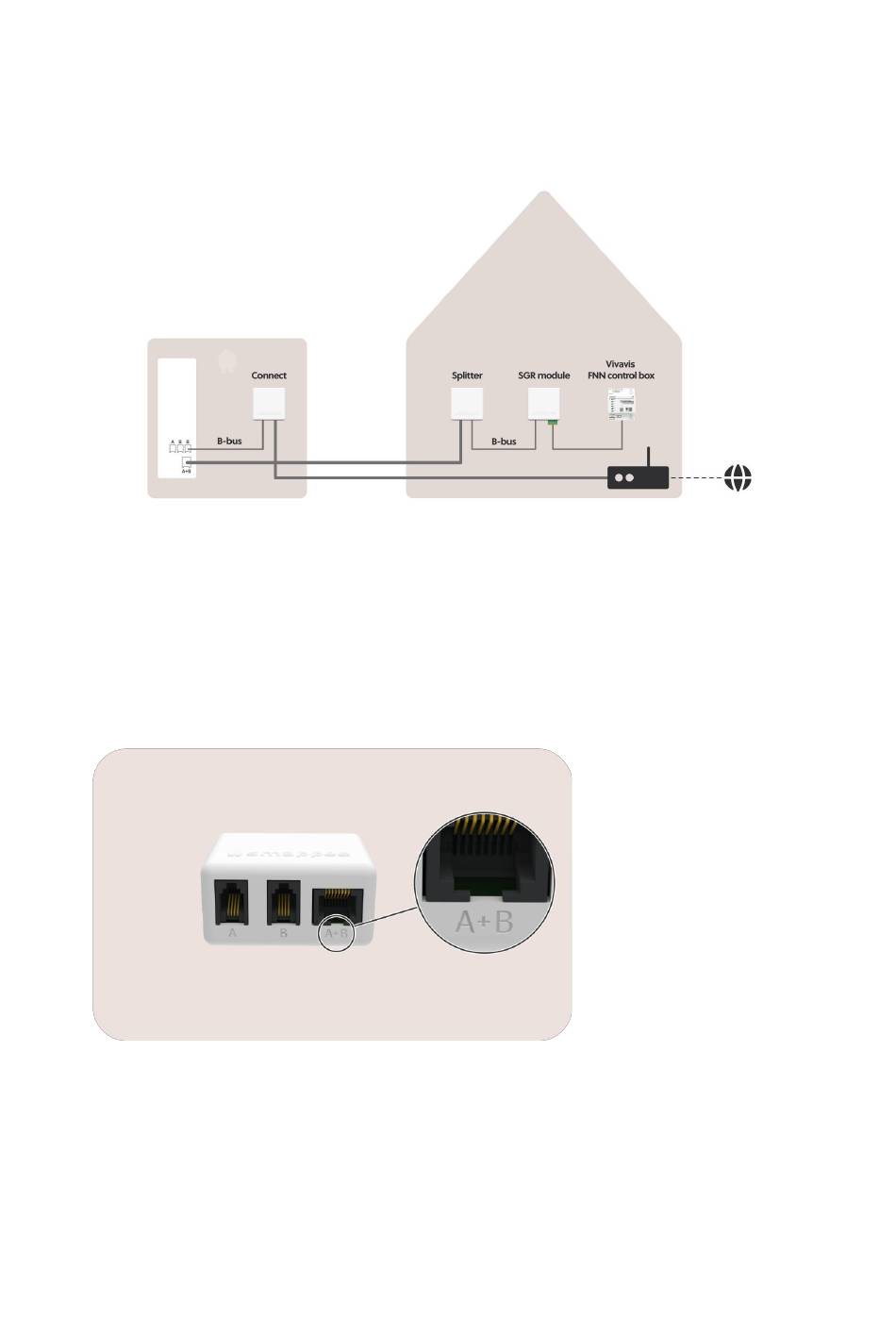

Für dieses Verfahren ist außerdem der Einsatz eines Smappee Splitters erforderlich. Der Smappee
Splitter steuert die Kommunikation zwischen der Ladestation und dem Gebäude und muss separat
erworben werden.
Die Referenz für diesen Splitter lautet AC-AB-SPLITTER.
Gehen Sie wie folgt vor.
1. Öffnen Sie die Ladestation.
2. Legen Sie das Kommunikationskabel durch die rechte Kabelverschraubung und schließen Sie es
an den A+B RJ45-Anschluss der Relaisplatine an.
3. Schließen Sie die Ladestation.
4. Verlegen Sie das UTP-Kommunikationskabel in das Gebäude.
5. Verbinden Sie den RJ45-Anschluss des UTP-Kommunikationskabels mit dem A+B-Anschluss des
Smappee-Splitters im Gebäude.
6. Schließen Sie das mitgelieferte RJ10-Kabel des Smappee Splitters an einen der beiden B-
Anschlüsse an.
