4. Verbindung zum Impuls-
Steuerungsempfänger
ANMERKUNGEN
•
Aus Gründen der Unterstützung und Kompatibilität wird die Verwendung einer VIVAVIS
FNN Control Box als Impuls-Steuereinheit empfohlen.

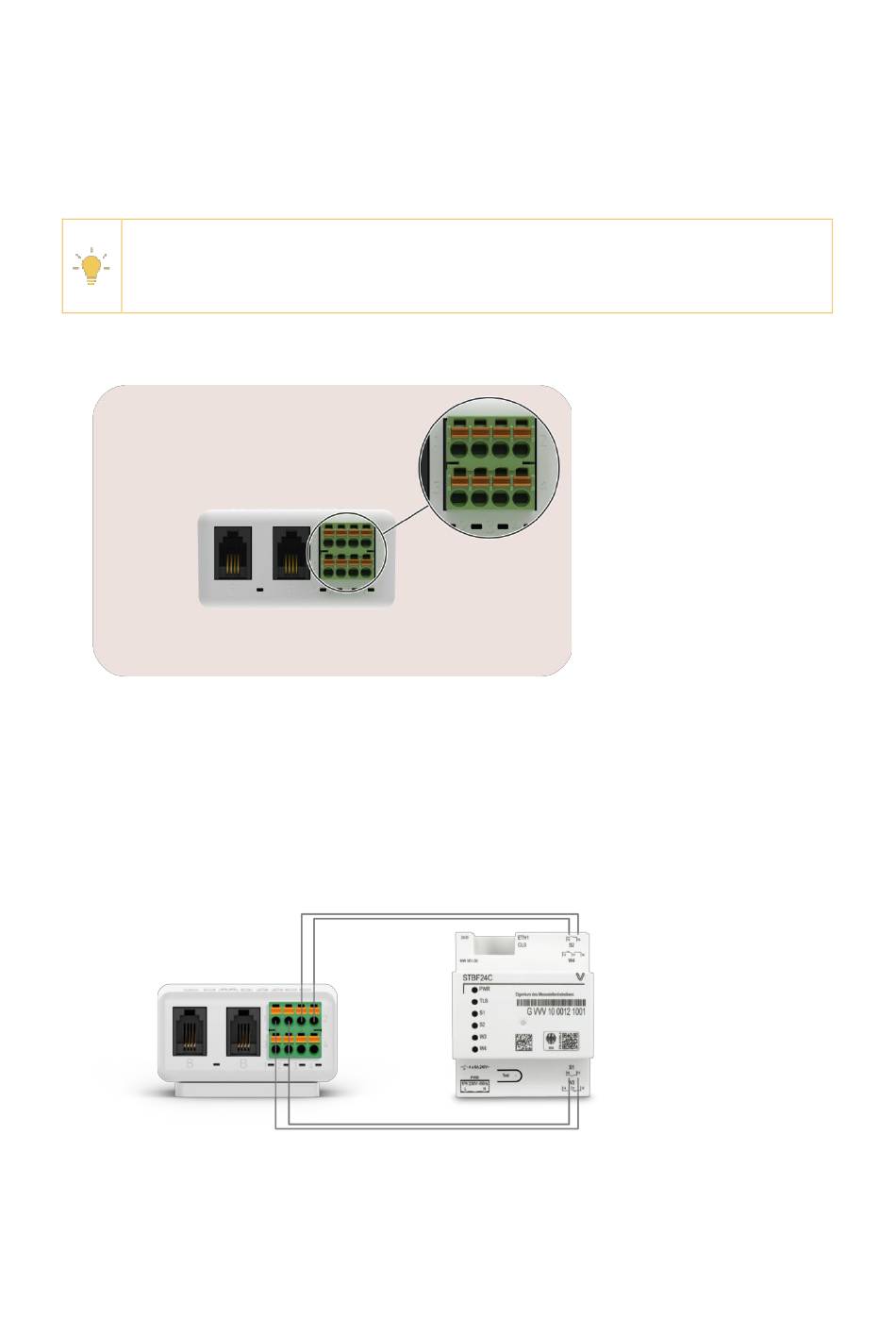

1. Entziehen Sie dem SGR modul den grünen Stecker.
2. Stecken Sie vier verschiedene Kabel in die beiden oberen Anschlüsse (1 und 2) des Steckers.
3. Stecken Sie den grünen Stecker wieder in das SGR modul.
4. Verbinden Sie die beiden Drähte des Eingangs 1 (obere linke Ecke) mit dem S1-Anschluss der
VIVAVIS FNN Power Box.
5. Verbinden Sie die beiden Drähte des Eingangs 2 (obere rechte Ecke) mit dem S2-Anschluss der
VIVAVIS FNN Power Box.
6. Schließen Sie die Ladestation.
