uťahovania začne krútiaci moment náhle veľmi rýchlo
narastať, až po dosiahnutie max. hodnoty krútiaceho
momentu nastavenej na prstenci aku vŕtačky v rámci
prednastaveného rýchlostného stupňa 1 alebo 2, čo je

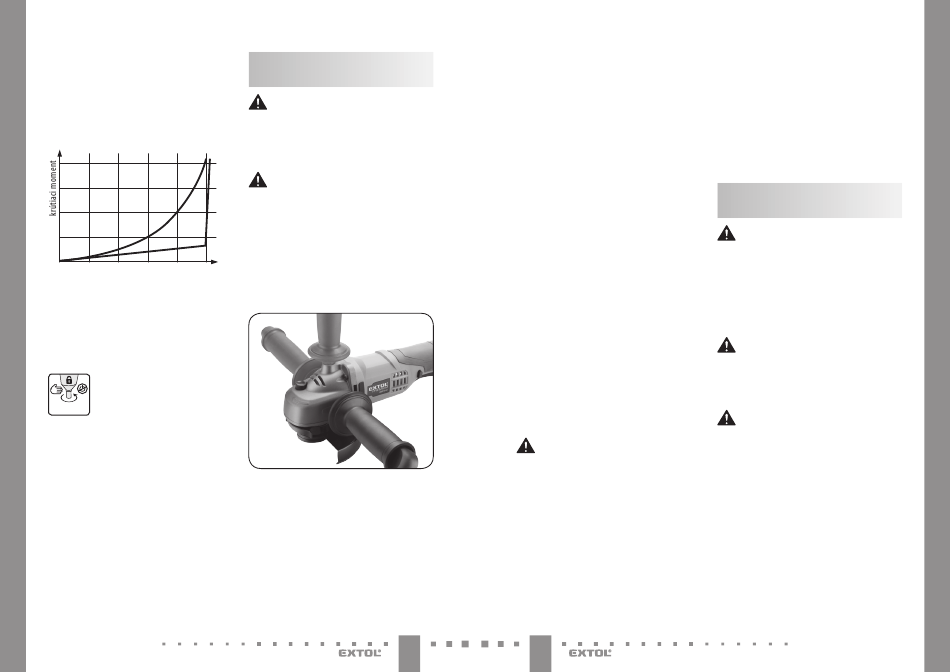

sprevádzané vydávaním zvuku „tr-tr-tr". (pozri krivku
v grafe so zlomovým nárastom krútiaceho momentu,
tzv. „hard" krútiaci moment).
SOFT
HARD
čas
Obr. 6
NASTAVENIE SMERU OTÁČANIA VRETENA
y Pre požadovaný smer otáčania skľučovadlovej hlavy
stlačte prepínač smeru otáčania obr. 1, pozícia 6.
VLOŽENIE/VÝMENA NÁSTROJA
Uchopením skľučovadlovej hlavy do ruky
a pri otáčaní vretena doľava stlačením
prevádzkového spínača (obr. 1, pozícia 11)
SPINLOCK
dôjde k otvoreniu skľučovadla na zasunutie
stopky nástroja. Stopku nástroja do skľučo-
vadla zasuňte dostatočne hlboko, aby bol nástroj bezpečne
zaistený na prácu. Potom nástroj zaistite zovretím skľučo-
vadla otáčaním vretena v opačnom smere. Vďaka funkcii
„spin lock" dôjde k automatickému zablokovaniu otáčania
vretena pri držaní skľučovadlovej hlavy rukou, a tak je
možné nástroj ľahko vymeniť rukou. Pri uvedení vŕtačky
do chodu dôjde k automatickému odblokovaniu vretena.
y Na vŕtanie použite vrták určený pre daný vrták. Na
vŕtanie do dreva použite vrták do dreva a na vŕtanie
do kovu použite vrták do kovu.
VLOŽENIE AKUMULÁTORA DO RUKOVÄTI
AKU VŔTAČKY
y Akumulátor zasuňte do rukoväti aku vŕtačky, aby došlo
k jeho zacvaknutiu, pozrite obr. 1, pozícia 10.
SK
PRÍPRAVA AKU BRÚSKY NA POUŽITIE
VÝSTRAHA
y Inštaláciu ochranného krytu, rukoväti a kotúča vykoná-
vajte pri odobratom akumulátore z brúsky!
INŠTALÁCIA
PRÍDAVNEJ (PREDNEJ) RUKOVÄTI
VÝSTRAHA
y Uhlová brúska sa nesmie používať bez nainštalovanej
prednej rukoväti.
y Do príslušných otvorov na tele brúsky naskrutkujte prednú
prídavnú rukoväť (obr. 7) podľa druhu vykonávanej činnosti.
y Na rezanie ju naskrutkujte do otvoru na pravej alebo
ľavej strane brúsky podľa toho, či ste pravák alebo ľavák.
y Do otvoru v hornej časti brúsky rukoväť naskrutkujte v prí-
pade použitia brúsky na rovinné brúsenie, pozri obr. 7.
Obr. 7, ilustratívny obrázok
INŠTALÁCIA OCHRANNÉHO KRYTU
y Na krk uhlovej brúsky nainštalujte ochranný kryt, ktorý
musí byť orientovaný tak, aby pri rezaní ochranný kryt
smeroval smerom k obsluhe a chránil používateľa pred
prípadne odletujúcimi úlomkami materiálu, prípadne
kotúča a iskrami, pozrite obr. 2, pozícia 9. Umiestnite
kovový výstupok na objímke ochranného krytu do záre-
zu na krku brúsky, aby bolo možné výstupok umiestniť
do drážky na krku a potom ochranný kryt s výstupkom
v drážke natočte do polohy podľa obr. 2.
62
y Potom sklopte páčku rýchloupínacieho mechanizmu
a ochranný kryt na krku brúsky zaistite skrutkovaním mati-
ce vhodným montážnym náradím. Maticu zaskrutkujte
tak, aby bol ochranný kryt dobre zaistený a tiež aby bolo
možné páčku rýchloupínacieho mechanizmu odklopiť bez
povolenia matice v prípade potreby zmeny polohy ochran-
ného krytu. Ak sa páčka rýchloupínacieho mechanizmu
odklopiť nedá, maticu povoľte nie viac, ako je nutné.
MONTÁŽ/VÝMENA KOTÚČA
a) Na vreteno brúsky nasaďte podložku (obr. 2A alebo
obr. 2B, pozícia 2) a to tak, aby dosadla do zárezov
vretena a otáčala sa s ním. Rukou sa presvedčte o jej
správnom usadení.
b) Na podložku nasaďte kotúč (obr. 2A alebo obr. 2B,
pozícia 3).
y Ak má kotúč miskovité prehnutie, kotúč musí byť na
vretene usadený tak, aby prehnutie kotúča bolo na
podložke, pozrite obr. 2A a 2B.
c) Na vreteno brúsky naskrutkujte vonkajšiu upínaciu
maticu (obr. 2A, alebo 2B, pozícia 4).
Na upevnenie hrubšieho (brúsneho) kotúča s max.
hrúbkou 6 mm vonkajšiu upínaciu maticu naskrutkujte
stranou s vystupujúcim krúžkom smerom ku kotúču
(obr. 2A, pozícia 4). Na upevnenie tenkého (rezacieho)
kotúča naskrutkujte upínaciu maticu smerom ku kotúču
stranou bez vystupujúceho krúžku (obr. 2B, pozícia 4).
INŠTALÁCIA DOVOLENÉHO PRÍSLUŠENSTVA
NA VRETENO BRÚSKY
VÝSTRAHA
y Ak sa bude uhlová brúska používať s príslušenstvom so
závitom M14 (napr. drôtená kefa, nosič brúsnych výse-
kov) pred naskrutkovaním tohto príslušenstva na vrete-
no brúsky z vretena najprv odstráňte dolnú podzložku
a vyskrutkujte upínaciu maticu a potom na vreteno
rukou naskrutkujte požadované príslušenstvo.
y Príslušenstvo musí byť určené na používanie s uhlovou
brúskou, pričom jeho maximálne dovolené otáčky
(vyznačené na príslušenstve) nesmú byť nižšie, než sú
otáčky uhlovej brúsky pri chode bez zaťaženia (uvedené
na štítku brúsky). Skutočnosť, že je možné príslušenstvo
naskrutkovať na vreteno brúsky, ešte nie je predpokla-
dom pre bezpečnú prácu s náradím.
63
y Na vreteno uhlovej brúsky nesmie byť inštalované
príslušenstvo s väčším priemerom, než je uvedené
v tabuľke s technickými údajmi. V žiadnom prípade sa
nesmie s cieľom používania príslušenstva s väčším ako
dovoleným priemerom demontovať ochranný kryt!
VLOŽENIE AKUMULÁTORA DO RUKOVÄTI
UHLOVEJ AKU BRÚSKY
y Akumulátor zasuňte do rukoväti uhlovej aku brúsky, aby
došlo k jeho zacvaknutiu, pozrite obr. 2.
PRÍPRAVA AKU PÍLY CHVOSTOVKY
NA POUŽITIE
VÝSTRAHA
y Inštaláciu/výmenu pílového plátku vykonávajte pri
odobratom akumulátore z píly!
INŠTALÁCIA/VÝMENA PÍLOVÉHO PLÁTKU
y Samosvornú hlavu vychýľte doľava a do hlavy zasuňte
pílový plátok s univerzálnym úchytom a potom samo-
svornú hlavu uvoľnite, pozrite obr. 3A.
UPOZORNENIE
y Pri manipulácii s pílovým plátkom používajte vhodné
ochranné rukavice, ostré zuby môžu spôsobiť poranenie.
Po použití môže byť pílový plátok horúci, pred výmenou
ho nechajte vychladnúť.
UPOZORNENIE
y Do píly inštalujte pílový plátok určený na rezanie dané-
ho materiálu.
y Pílový plátok je možné do samosvornej hlavy vložiť
obrátene o 180° na rezanie smerom hore alebo na vyko-
návanie zanorovacieho rezu pod menším uhlom, pozrite
obr. 3C. Na obr. 3B je zobrazený štandardne upnutý
pílový list na zanorovacie rezy alebo na štandardné
rezanie podľa obr. 3D – 3G.
NASTAVENIE (ÚPRAVA) VZDIALENOSTI
OPIERKY
y Opierku (obr. 3, pozícia 2) je možné po stlačení tlačidla
(obr. 3, pozícia 12) posunúť do vzdialenosti na uľahčenie
rezania v závislosti od vzdialenosti miesta rezu. Opierka
na dosadnutie na materiál prispôsobí sklon.
