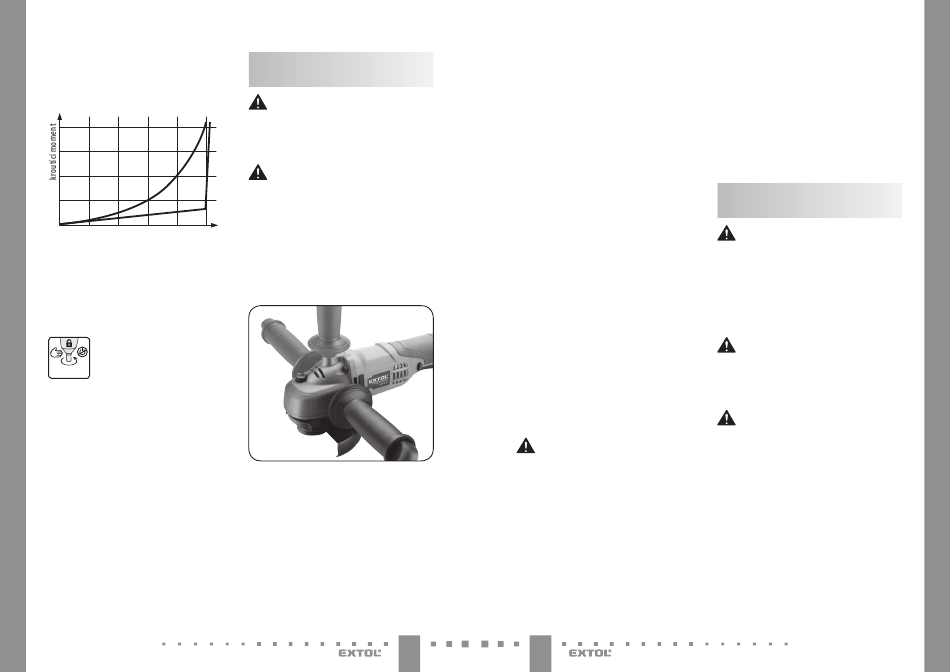

rychlostního stupně 1 nebo 2, což je doprovázeno vydá-
váním zvuku „tr-tr-tr". (viz křivka v grafu se zlomovým
nárůstem kroutícího momentu tzv. „hard" kroutící
moment).
SOFT
HARD
čas
Obr.6
NASTAVENÍ SMĚRU OTÁČENÍ VŘETENA
y Pro požadovaný směr otáčení sklíčidlové hlavy stiskněte
přepínač směru otáčení obr.1, pozice 6.
VLOŽENÍ/VÝMĚNA NÁSTROJE
Uchopením sklíčidlové hlavy do ruky a při
otáčení vřetena doleva stisknutím provoz-
ního spínače (obr.1, pozice 11) dojde k ote-
SPINLOCK
vření sklíčidla pro zasunutí stopky nástroje.
Stopku nástroje do sklíčidla zasuňte dosta-
tečně hluboko, aby byl nástroj bezpečně zajištěn pro práci.
Poté nástroj zajistěte sevřením sklíčidla otáčením vřetena
v opačném směru. Díky funkci „spin lock" dojde k automa-
tickému zablokování otáčení vřetena při držení sklíčidlové
hlavy rukou, a tak lze výměnu nástroje snadno provést
rukou. Pro uvedení vrtačky do chodu dojde k automatické-
mu odblokování vřetena.
y Pro vrtání použijte vrták určený pro daný vrták. Pro
vrtání do dřeva použijte vrták o dřeva a pro vrtání
o kovu použijte vrták o kovu.
VLOŽENÍ AKUMULÁTORU DO RUKOJETI
AKUVRTAČKY
y Akumulátor zasuňte do rukojeti akuvrtačky, aby došlo
k jeho zacvaknutí, viz obr.1, pozice 10.
CZ
PŘÍPRAVA AKUBRUSKY K POUŽITÍ
VÝSTRAHA
y Instalaci ochranného krytu, rukojeti a kotouče prováděj-
te při odejmutém akumulátoru z brusky!
INSTALACE PŘÍDAVNÉ (PŘEDNÍ) RUKOJETI
VÝSTRAHA
y Úhlová bruska nesmí být používána bez nainstalované
přední rukojeti.
y Do příslušných otvorů na těle brusky našroubujte přední
přídavnou rukojeť (obr.7) dle druhu prováděné činnosti.
y Pro řezání ji našroubujte do otvoru na pravé nebo levé
straně brusky dle toho, zda jste pravák nebo levák.
y Do otvoru v horní části brusky rukojeť našroubujte v pří-
padě použití brusky pro rovinné broušení, viz. obr.7.
Obr.7, ilustrativní obrázek
INSTALACE OCHRANNÉHO KRYTU
y Na krk úhlové brusky nainstalujte ochranný kryt, který
musí být orientován tak, aby při řezání ochranný kryt
směřoval směrem k obsluze a chránil uživatele před pří-
padně odletujícími úlomky materiálu, případně kotouče
a jiskrami, viz obr.2, pozice 9. Umístěte kovový výstupek
na objímce ochranného krytu do zářezu na krku brusky,
aby bylo možné výstupek umístit do drážky na krku
a poté ochranný kryt s výstupkem v drážce natočte do
polohy dle obr.2.
24
y Poté sklopte páčku rychloupínacího mechanizmu
a ochranný kryt na krku brusky zajistěte šroubováním
matice vhodným montážním nářadím. Matici zašroubujte
tak, aby byl ochranný kryt dobře zajištěn a také aby bylo
možné páčku rychloupínacího mechanizmu odklopit bez
povolení matice v případě potřeby změny polohy ochran-
ného krytu. Pokud páčka rychloupínacího mechanizmu
odklopit nejde, matici povolte ne více, než je nutné.
MONTÁŽ/VÝMĚNA KOTOUČE
a) Na vřeteno brusky nasaďte podložku (obr.2A nebo
obr.2B, pozice 2) a to tak, aby dosedla do zářezů vře-
tena a otáčela se s ním. Rukou se přesvědčte o jejím
správném usazení.
b) Na podložku nasaďte kotouč (obr.2A nebo obr.2B,
pozice 3).
y Má-li kotouč miskovité prohnutí, kotouč musí být na
vřetenu usazen tak, aby prohnutí kotouče bylo na pod-
ložce, viz obr.2A a 2B.
c) Na vřeteno brusky našroubujte vnější upínací matici
(obr. 2A, nebo 2B, pozice 4).
Pro upevnění silnějšího (brusného) kotouče s max.
tloušťkou 6 mm vnější upínací matici našroubujte
stranou s vystouplým kroužkem směrem ke kotouči
(obr. 2A, pozice 4). Pro upevnění tenkého (řezacího)
kotouče našroubujte upínací matici směrem ke kotouči
stranou bez vystouplého kroužku (obr. 2B, pozice 4).
INSTALACE DOVOLENÉHO PŘÍSLUŠENSTVÍ
NA VŘETENO BRUSKY
VÝSTRAHA
y Pokud bude úhlová bruska používána s příslušenstvím
se závitem M14 (např. drátěný kartáč, nosič brusných
výseků) před našroubováním tohoto příslušenství na
vřeteno brusky z vřetena nejprve odstraňte dolní pod-
složku a vyšroubujte upínací matici a poté na vřeteno
rukou našroubujte požadované příslušenství.
y Příslušenství musí být určeno pro používání s úhlovou
bruskou, přičemž jeho maximální dovolené otáčky
(vyznačeno na příslušenství) nesmí být nižší, než jsou
otáčky úhlové brusky při chodu bez zatížení (uvedeno na
štítku brusky). Skutečnost, že lze příslušenství našrou-
bovat na vřeteno brusky ještě není předpokladem pro
bezpečnou práci s nářadím.
25
y Na vřeteno úhlové brusky nesmí instalováno příslu-
šenství s větším průměrem, než je uvedeno v tabulce
s technickými údaji. V žádném případě nesmí být za
účelem používání příslušenství o větším než dovoleném
průměru demontován ochranný kryt!
VLOŽENÍ AKUMULÁTORU DO RUKOJETI
ÚHLOVÉ AKUBRUSKY
y Akumulátor zasuňte do rukojeti úhlové akubrusky, aby
došlo k jeho zacvaknutí, viz obr.2.
PŘÍPRAVA AKUPILY OCASKY K POUŽITÍ
VÝSTRAHA
y Instalaci/výměnu pilového plátku provádějte při ode-
jmutém akumulátoru z pily!
INSTALACE/VÝMĚNA PILOVÉHO PLÁTKU
y Samosvornou hlavu vychylte doleva a do hlavy zasuňte
pilový plátek s univerzálním úchytem a poté samosvor-
nou hlavu uvolněte, viz obr.3A.
UPOZORNĚNÍ
y Při manipulaci s pilovým plátkem používejte vhodné
ochranné rukavice, ostré zuby mohou způsobit pora-
nění. Po použití může být pilový plátek horký, před
výměnou jej nechte vychladnout.
UPOZORNĚNÍ
y Do pily instalujte pilový plátek určený k řezání daného
materiálu.
y Pilový plátek je možné do samosvorné hlavy vložit
obráceně o 180° pro řezání směrem nahoru nebo pro
provádění zanořovacího řezu pod menším úhlem, viz
obr. 3C. Na obr.3B je zobrazen standardně upnutý pilový
list pro zanořovací řezy nebo pro standardní řezání dle
obr.3D-3G.
NASTAVENÍ (ÚPRAVA) VZDÁLENOSTI
OPĚRKY
y Opěrku (obr.3, pozice 2) lze po stisknutí tlačítka (obr.3,
pozice 12) posunout do vzdálenosti pro usnadnění
řezání v závislosti na vzdálenosti místa řezu. Opěrka pro
dosednutí na materiál přizpůsobí sklon.
