5.4 RS-232#1 <=> Zähler
Die Selektion der RS-232#1 als Standardschnittstelle wird mit Hilfe des Parametrierprogramms
„SparkCom" oder mit dem Servicetaster vorgenommen.
Klemmen 3 (TXD), 4 (RXD) und 5/6 (GND), entsprechend der Applikation anklemmen.
Ein DCD-Signal steht für die Dauer der aktiven RS232#1 Schnittstelle an Klemme 7 zu Verfügung. Das
Signal geht auf „high" für die Dauer einer Remote-Verbindung (Connect).

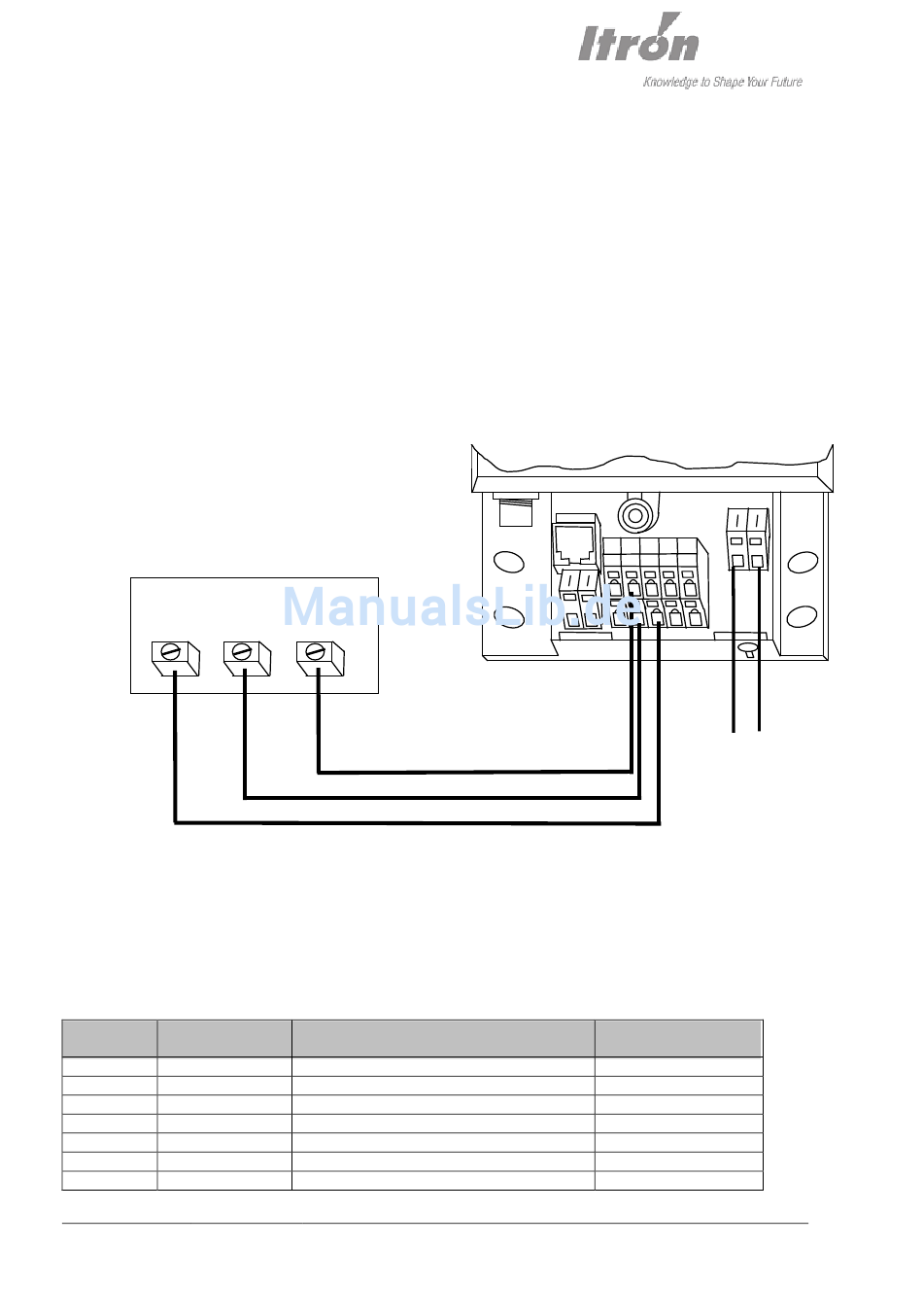

Zähler (RS-232)
GND RxD
Klemmen- Klemmen-
nummer: bezeichnung:
N N
L L1
3 TXD (RS-232#1)
4 RXD (RS-232#1) Empfangsleitung RS-232-Schnittstelle
5 GND
6 GND
7 DCD (RS232#1)
16 V1.101
TxD
Funktion:
AC-Neutralleiter/ DC-Minuspol
AC-L1/ DC-Pluspol)
Sendeleitung RS-232-Schnittstelle
Gerätemasse
Gerätemasse
Handshakesignal (bei "Connect" high)
Handbuch SPARKLINE III – GSM/GPRS
SPARKLINE III –GSM/GPRS
J1
2 4 6 8 10
23 24
1 3 5 7 9
Stromversorgung
4
3
5
Eingang/Ausgang
/Power:
Power
Power
Ausgang
Eingang
Power
Power
Ausgang
N L
N
L1
