- Seite 1 MANUALE UTENTE PRODOTTI A LEGNA WOOD PRODUCTS USER MANUAL BENUTZERHANDBUCH HOLZPRODUKT MANUEL UTILISATEUR PRODUITS À BOIS MANUAL DEL USUARIO PRODUCTOS DE LEÑA TERMOROSA D.S.A. ITALIANO MADE ITALY design & production 7097501 - Rev.11...
- Seite 2 ITALIANO ......................4 ENGLISH ......................22 DEUTSCH ......................40 FRANCAIS ......................58 ESPAÑOL ......................76...
- Seite 3 INSTALLAZIONE. INSTALLATION. INSTALLATION. L’INSTALLATION. LA INSTALACIÓN. PRIMA DELL’INSTALLAZIONE ESEGUIRE LE SEGUENTI VERIFICHE. BEFORE THE INSTALLATION PERFORM THE FOLLOWING CHECKS. VOR DER AUFSTELLUNG FOLGENDE PRÜFUNGEN AUSFÜHREN. AVANT L’INSTALLATION IL FAUT RÉALISER LES SUIVANTES VÉRIFICATIONS .ANTES DE LA INSTALACIÓN, REALIZAR LOS CONTROLES SIGUIENTES...
-
Seite 4: Inhaltsverzeichnis
ACHTUNg DIE OBERfLäCHEN köNNEN sEHR HEIss WERDEN! vERWENDEN sIE IMMER sCHUTZHANDsCHUHE! Während der Verbrennung wird Wärmeenergie freigegeben, was zu einer bedeutenden Erhitzung der Oberlächen, von Türen, Grifen, Steuerungen, Glas, Abgasrohr und eventuell der Vorderseite des Geräts führt. Vermeiden Sie den Kontakt mit diesen Elementen ohne entsprechende Schutzkleidung (Schutzhandschuhe in der Ausstattung). Stellen Sie sicher, dass Kinder sich dieser Gefahren bewusst sind und halten Sie sie vom Feuerraum während seines Betriebs fern. -
Seite 5: Warnhinweise
WARNHINWEISE Diese Bedienungsanleitung ist fester Bestandteil des Produktes: Vergewissern Sie sich, dass sie stets beim Gerät bleibt, auch im Falle einer Übereignung an einen anderen Eigentümer oder Benutzer oder des Umzugs an einen anderen Ort. Bei Beschädigung oder Verlust bitte beim Gebietskundendienst oder Ihrem Fachhändler ein weiteres Exemplar anfordern. Bedienungsanleitungen inden Sie ebenfalls im Internet auf der Homepage des Unternehmens. -
Seite 6: Allgemeine Hinweise
Lage sind, die volle Verantwortung für die Anlage zu übernehmen. La NORDICA S.p.A. ist nicht für ein Produkt verantwortlich, an dem nicht genehmigte Veränderungen vorgenommen wurden und ebenso wenig für den Gebrauch von Nicht-Original Ersatzteilen. DAS GERÄT DARF NICHT ABGEÄNDERT WERDEN! Sollten diese Vorkehrungen nicht eingehalten werden, übernimmt die Gesellschaft La... -
Seite 7: Installationsvorschriften
Die Öfen des Modells DSA können sowohl in einer Anlage mit OFFENEM AUSDEHNUNGSGEFÄSS als auch in solchen mit einem GESCHLOSSENEN AUSDEHNUNGSGEFÄSS installiert werden. La NORDICA S.p.A. haftet nicht für Produkte, die ohne Genehmigung geändert wurden, und ebenso wenig, wenn keine Originalersatzteile verwendet wurden. Ihr gewohnter Bezirksschornsteinfeger ist von der Installation des Heizungsherds zu unterrichten, damit er seinen ordnungsgemäßen Anschluss an den Rauchabzug und dessen... -
Seite 8: Geschlossene Ausdehnungsgefäß
Lebensdauer des Kessels. Die handelsüblichen Ventile sind unterschiedlich tariert. Die Firma La NORDICA empiehlt die Verwendung des Modells 55°C mit Hydraulikanschlüssen von 1”. Sobald die eingestellte Temperatur des Ventils erreicht ist, wird der Abschnitt 2 geöffnet und das Wasser des Kessels führt über den Vorlauf (M) zur Anlage. -
Seite 9: Automatische Waermeablassventil Dsa (Als Optional Erhältlich Ist)
AUTOMATISCHE WAERMEABLASSVENTIL DSA (als OPTIONAL erhältlich ist) Die Heizgeräte mit festen Brennstoffen müssen mit den von den einschlägigen Gesetzen vorgesehenen Sicherheitsvorrichtungen installiert werden. Daher ist der Ofen mit einer Rohrschlange für den Wärmeablass ausgestattet. Die Rohrschlange für den Wärmeablass muss auf einer Seite an das Wassernetz (Kapitel ALLGEMEINES INSTALLATIONSSCHEMA THERMOKÜCHE - Kapitel MAßE-A) und auf der anderen an das Ablassnetz (C) angeschlossen werden. -
Seite 10: Technical Data

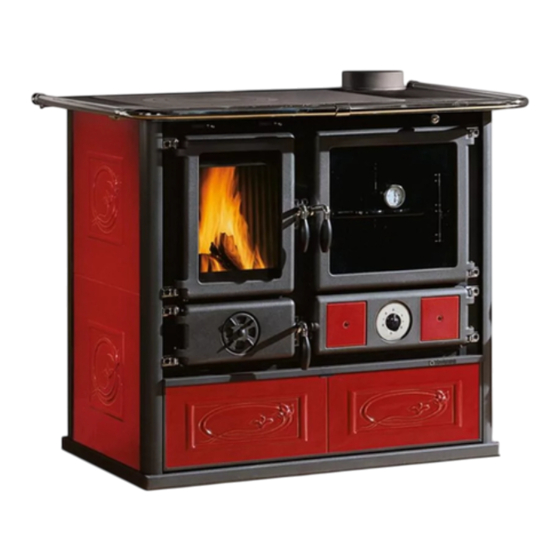

TECHNISCHE BESCHREIBUNG Deinition: Gerät gemäß EN 12815, Zeitbrandfeuerstätte. Die Thermoküchen La Nordica sind besonders geeignet für Ferienwohnungen und Wochenendhäuser oder als Hilfsheizung das ganze Jahr hindurch an. Als Brennstoff wird Stückholz verwendet. Die Thermoküche besteht aus verzinkten Stahl-, emaillierten Gusseisen. Der Feuerraum beindet sich im Heizkessel, der aus 4 mm dickem Stahl gefertigt und mit Schweißnägeln verstärkt ist. -
Seite 11: Rauchabzug
Die Umgebungsheizung erfolgt: a) Durch Strahlung: Über das Sichtfenster und die heißen Außenlächen des Ofens wird Wärme in die Umgebung gestrahlt. b) Durch Leitung: d.h. die Heizkörper oder Konvektoren der Zentralheizung werden mit dem vom Heizungsherd erzeugten warmen Wasser versorgt. Die Thermoküche ist mit Reglern für die Primär- und Sekundärluft und einem Thermostat ausgestattet, mit denen die Verbrennungsluft reguliert wird. -
Seite 12: Schornsteinposition
Der von Ihrem Rauchabzug geschaffene Zug muss ausreichend, darf aber nicht übermäßig sein. Ein zu großer Querschnitt des Rauchabzugs kann ein zu großes Heizvolumen aufweisen und daher zu Betriebsproblemen des Geräts führen: Um dies zu vermeiden, sollten Sie denselben über die gesamte Höhe verhören. Ein zu kleiner Querschnitt führt zu einer Verringerung des Zugs. -
Seite 13: Luftzustrom Am Installationsort Während Der Verbrennung
LUFTZUSTROM AM INSTALLATIONSORT WÄHREND DER VERBRENNUNG Da diese Heizungsgeräte ihre Verbrennungsluft aus dem Installationsraum erhalten, ist es VERBINDLICH, dass in diesen Raum eine ausreichende Luftmenge zugeführt wird. Im Falle von hermetisch dichten Fenstern und Türen (z.B. nach dem Kriterium der Energieersparnis gebaute Häuser) ist es möglich, dass der Eintritt von Frischluft nicht mehr gesichert ist, was den Zug des Geräts, Ihr Wohlbeinden und Ihre Sicherheit beeinträchtigt. -
Seite 14: Anfeuerung
ANFEUERUNG ACHTUNG: Man darf das Feuer keinesfalls anzünden, wenn die Anlage nicht mit Wasser gefüllt wurde; sollte man dies dennoch tun, könnte dadurch die gesamte Anlage beschädigt werden. BEI VOLLSTÄNDIGEM ODER TEILWEISEN FEHLEN DES WASSERS, KEINESFALLS DAS FEUER IM GERÄT ENTZÜNDEN (AUCH NICHT ZUM TEST) DA ER HIERBEI HOFFNUNGSLOS BESCHÄDIGT WERDEN KÖNNTE, UND DIE GARANTIE DES GERÄTES VERFALLEN WÜRDE. -
Seite 15: Normaler Betrieb
Anfeuermodul. Dieses Anfeuermodul ersetzt Papier oder Karton. Sie brauchen vier 20 cm lange Holzscheite mit einem Querschnitt von 3 x 3 cm. Setzen Sie die vier Anfeuerscheite kreuzweise und quer zum Brennholzstapel auf denselben. In die Mitte des Moduls legen Sie die Anzündhilfe, wie zum Beispiel wachsgetränkte Holzwolle. -
Seite 16: Stromausfall
Beim Kochen kann Wasserdampf entstehen der sich dann in Form von Tropfen auf der Oberseite oder Seitlich an der Tür lagert. Es handelt sich um ein physikalisches Phänomen. Das kurze und vorsichtige Öffnen der Tür (1 oder 2 mal, öfters im Falle von längeren Kochzeiten) kann den Dampf aus dem Backraum raus lassen und somit die Kondensation reduzieren. -
Seite 17: Wartung Und Pflege
WICHTIG : DIE WARTUNG UND PFLEGE MUSS AUSSCHLIESSLICH BEI KALTER AUSRÜSTUNG AUSGEFÜHRT WERDEN. Es dürfen ausschließlich Ersatzteile benutzt werden, die ausdrücklich von der La NORDICA genehmigt wurden. Falls nötig, wenden Sie sich an einen unserer spezialisierten Händler. AN DEM GERÄT DÜRFEN KEINE VERÄNDERUNGEN... -
Seite 18: Kacheln (Wenn Anwesend)
KACHELN (wenn anwesend) Die La NORDICA Kacheln werden in hochstehender handwerklicher Arbeit gefertigt. Dadurch können sie Mikroporenbildung, Haarrisse und Farbunterschiede aufweisen. Gerade diese Eigenschaften sind ein Beweis dafür, dass sie aus wertvoller handwerklicher Fertigung stammen. Email und Majolika bilden wegen ihres unterschiedlichen Dehnungskoefizienten Mikrorisse (Haarrisse), die ihre Echtheit beweisen. -
Seite 19: Reiningung Des Rauchgaskastens Durch Den Backfach (Heizungsherde)
- Wiederholung der Behandlung mit Vaseline auf der Innenseite der Gusseisentür alle 3-6 Monate im Anbetracht der Benutzung des Backfaches. - Bei Rost auf der Innenseite der Tür, entfernen Sie diese mit Schleifmaterial und behandeln Sie die Oberläche aus Gusseisen mit neutraler Vaseline. -
Seite 20: Garantiebedingungen
Sie beschränkt sich außerdem auf das Land, indem der Verbraucher wohnhaft bzw. ansässig ist, unter der Bedingung, dass es sich um das gleiche Land handelt, in dem der Verkäufer des Produkts der Firma La Nordica S.p.A. seinen Rechts- bzw. Geschäftssitz hat. - Seite 21 Ersatz erforderlich. Dies beeinlusst aber keinesfalls die Dauer der Garantie, deren Termin weiterhin ab Kaufdatum des ersetzten Produkts bzw. Teils gilt. 4. Die Firma La Nordica S.p.A. lehnt jede Verantwortung für etwaige Schäden ab, die, direkt oder indirekt, Personen, Tieren oder Gegenständen widerfahren könnten, welche auf die Nichtbeachtung aller in dieser Anleitung angeführten Anweisungen zurückzuführen sind und vor allem Hinweise in Sachen Installation, Gebrauch und Wartung des Geräts betreffen, die auch von unserer Webseite...
- Seite 22 Selon la loi, la présente documentation est strictement conidentielle et réservée. La reproduction, l’utilisation et la communication à tiers de telle documentation est interdite. La divulgation pas autorisée par La NORDICA sera sanctionnée selon les termes de loi. La responsabilidad de La NORDICA está limitada al suministro del aparato. Su instalación debe ser efectuada por personal cualiicado, según las disposiciones de las siguientes instrucciones y de reglas de la profesión, actuando a nombre de...
- Seite 23 DE - IT - LEGENDA EN - KEY FR - CLÉ ES - LEYENDA ZEICHENERKLÄRUNG Central heating Offenes Vaso espansione Vase d’expansion Vaso de expansión VEAC expansion tank Ausgleichsbehälter aperto caldaia ouvert chaudière abierto caldera open Heizkessel Vaso espansione Close expansion Offenes Vase d’expansion Vaso de expansión...
- Seite 24 MENU MENU MENÚ IMPIANTO a vaso APERTO / OPEN chamber / OFFENE AUSDEHNUNGSGEFÄSS / INSTALLATION a vase OUVERT 919 6619C - IMPIANTO TERMOPRODOTTO LA NORDICA CON ABBINATA INSTALACIÓN de vaso ABIERTO PRODUZIONE DI ACQUA SANITARIA DA BOILER VEAC (6 bar)
- Seite 25 9196632 - IMPIANTO TERMOPRODOTTO LA NORDICA CON ABBINATA PRODUZIONE DI ACQUA SANITARIA DA BOILER VEAC (6 bar) Boiler (1,5 bar) VECTS TERMOPRODOTTO 9196616B - IMPIANTO TERMOPRODOTTO LA NORDICA CON CALDAIA MURALE E ABBINATA PRODUZIONE DI ACQUA SANITARIA DA BOILER VEAC...
- Seite 26 IMPIANTO a vaso CHIUSO / CLOSE chamber / GESCHLOSSENE AUSDEHNUNGSGEFÄSS / INSTALLATION a vase FERME IMPIANTO a vaso chiuso per TERMOPRODOTTO DSA LA NORDICA CON ABBINATA PRODUZIONE DI ACQUA INSTALACIÓN de vaso CERRAD SANITARIA DA ACCUMULO SANITARIO e con abbinata CALDAIA MURALE VAST (95°C)
-
Seite 27: Scheda Tecnica Valvola Termostatica Vast
SCHEDA TECNICA valvola termostatica VAST Dati tecnici Materiali Fluido: Acqua Corpo della valvola ed altre parti metalliche: Ottone forgiato Pressione massima di esercizio: 10 bar Molla: Acciaio inox Temperatura del luido: da 5 a 110°C Sensore: Ottone Temperatura di apertura: 95°C (issa) Tubo capillare: Rame... -
Seite 28: Vast Fiche Technique Vanne Thermostatique
INSTALLATION des VAST-Ventils in Kesselanwendungen mit Sicherheitswärmetauscher. Vor der Installation des Ventils muss das System gespült werden. So wird vermieden, dass sich Verunreinigungen am Ventilsitzablagern und eine Fehlfunktion verursachen. Vor dem Ventil ist ein Filter anzubringen. Der Fühler kann in einer beliebigen Position montiert werden. Es ist darauf zu achten, dass der Fühler mit dem zu überwachenden Bereich in Kontakt ist. -
Seite 29: Figura 2
Figura 1 Max. A+1/2A Picture 1 Abbildung 1 Figure 1 Silka 1 Canna fumaria in acciaio con doppia camera isolata con materiale resistente a 400°C. Eficienza 100% ottima. Steel lue with double chamber insulated with material resistant to 400°C. Eficiency 100% excellent. 50 cm Schornsteinrohr aus Stahl mit doppelter mit 400°C beständigem Material verkleideter Kammer. -
Seite 30: Silka 3
>A 10 m Figura 3 H min. Picture 3 Abbildung 3 Figure 3 α Silka 3 Il comignolo non deve avere ostacoli entro i 10 m da muri, falde ed alberi. In caso contrario innalzarlo almeno di 1 m sopra l’ostacolo. Il comignolo deve oltrepassare il colmo del tetto almeno di 1 m. -
Seite 31: Figura 5
Figura 4 Picture 4 Abbildung 4 Figure 4 Silka 4 Tutte le distanze minime di sicurezza (cm) sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di sotto dei valori indicati (Vedi DICHIARAZIONE DI PRESTAZIONE - INFORMAZIONI MARCATURA CE). All the minimum safety distances (cm) are shown on the product data plate and lower values must not be used (See DECLARATION OF PERFORMANCE - CE MARKING INFORMATION). - Seite 32 Figura 6 Picture 6 Abbildung 6 Figure 6 Silka 6 Figura 8 Figura 7 Picture 8 Picture 7 Abbildung 8 Abbildung 7 GRIGLIA piana in ghisa Thick lat cast-iron GRATE Figure 8 Figure 7 Planrost aus dickem Gusseisen Silka 7 Silka 8 GRILLE plate en fonte Rejilla Plana...
- Seite 33 DIMENSIONI. DIMENSIONS. MASSE. DIMENSIONS. DIMENSIONES. TermoRosa - DSA 1 - Collettore Mandata Supply collector Kollektor Zulauf Collecteur refoulement Impulsión caldera 2 - Collettore Ritorno Return collector Kollektor Rucklauf Collecteur défoulement Retorno caldera 3 - Sonda regolatore Regulator probe VAST Einstellsonde Sonde régulateur Sonda regulador 4 - Scarico fumi...
